आर्मर क्लेड शिफ्टिंग स्विच उपकरणहरू

● सारांश सारांश

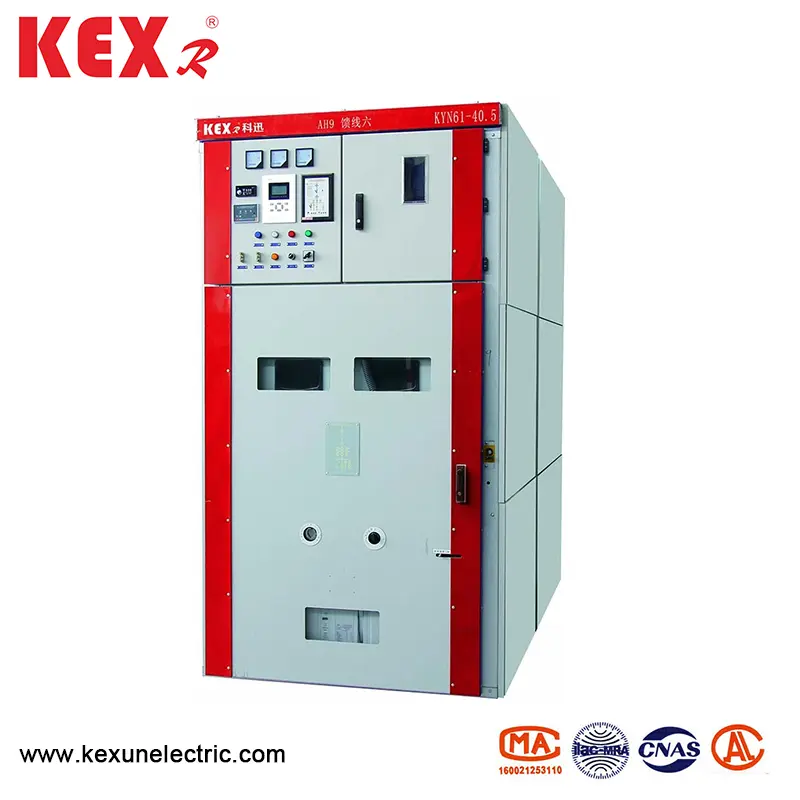

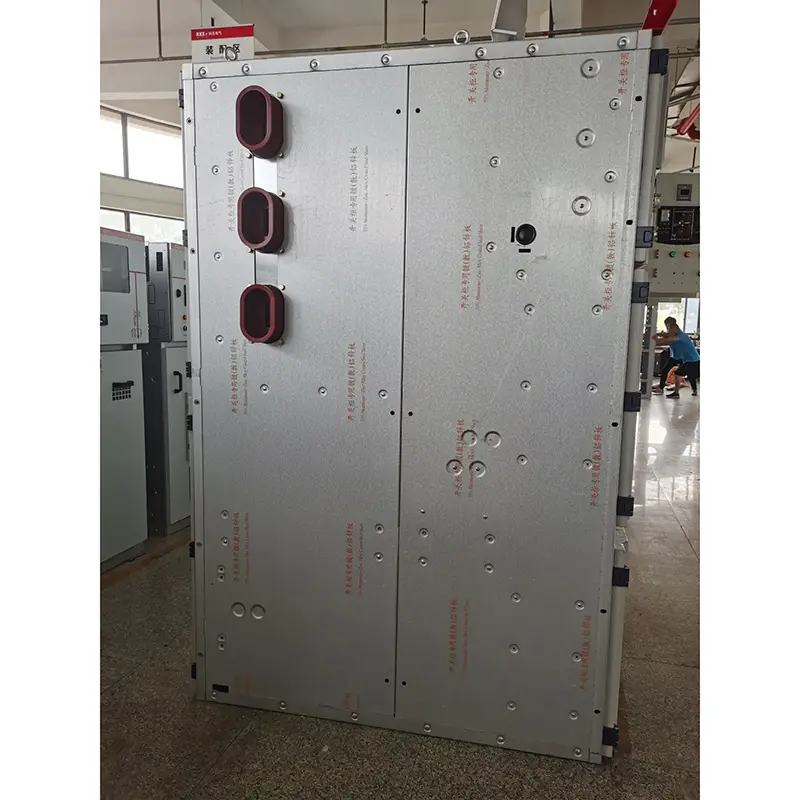

Kyn61-40.5 आर्मर क्लेड शिफ्टिंग स्विच उपकरण (यहाँ उपकरणको रूपमा उल्लेख गरिएको छ) तीन चरणमा वितरण उपकरण हो र 40.5kv को भोल्टेज प्रयोग गर्नुहोस्। विद्युतीय उर्जा प्राप्त गर्न र वितरण गर्न पावर प्लान्ट, प्रतिस्थापन र औद्योगिक र खानी प्रवेशकर्ताहरू, यसले नियन्त्रण, संरक्षण र बारम्बार अपरेसनहरू सहित प्रयोग गर्न सक्दछ। यो स्विच उपकरण GB / T1122222222222222222999, GB3906-2-2-2-206 र DL404-1-1997।

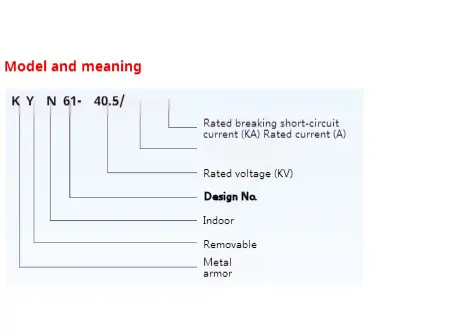

● Kyn61-4040..5 प्रकारका आर्मर-क्लेड सफ्टिंग स्विच उपकरणको प्रत्येक भागका लागि प्राविधिक प्यारामिटरहरू

◆ निष्क्रिय स्विचगेजर

◆ निष्क्रिय सर्किट ब्रेकर

◆ गोबर-संचालित मेशिनरी

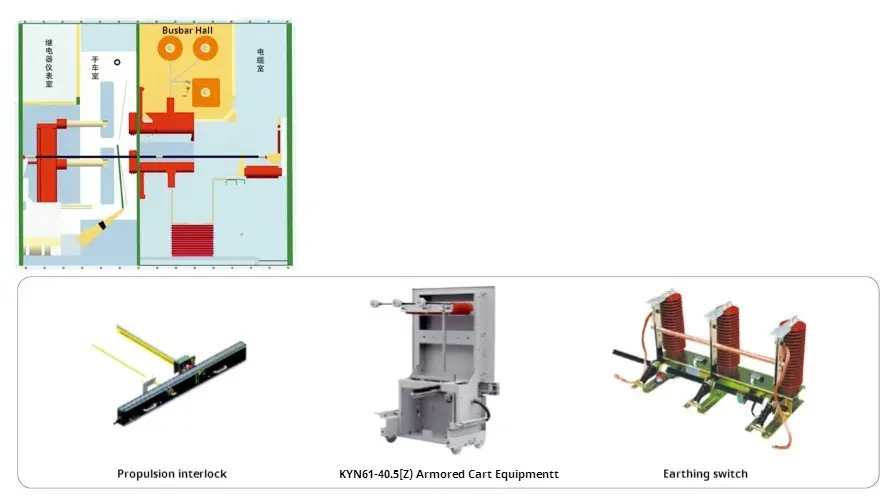

● Kyn61-4040.5 प्रकारको संरचनात्मक विशेषताहरू

स्विच उपकरणहरू GB3906-19919191 र IEC298 मा आर्मेड मेटाको संलग्न उपकरणको अनुसार डिजाइन गरिएको हो। सम्पूर्ण उपकरणहरू दुई भागहरू हुन्छन्: उपकरण र कोटिले योग्य भाग (ह्यान्डर्बर्ट)। उपकरण संरचना भेला हुन्छ र बोल्टको साथ संयुक्त। स्विच उपकरणको भित्री भाग सर्किट ब्रेकर कोठामा विभाजित गरिएको छ, मुख्य बस कोठा, धातु विभाजन द्वारा। शेलको संरक्षण स्तर आईपीएक्स डाउनसम्म पुग्छ, र सेप्टेम्बरहरू बीचको संरक्षण स्तर आईपीए2x हो, र सबै धातु संरचनात्मक सदस्यहरू विश्वसनीय रूपमा आधारित छन्। मुख्य लूप प्रणालीको प्रत्येक डिजापत्र भनेको स्वतन्त्र निकासको लागि एक दबाब जारी च्यानल छ।

◆ शेल र विभाजन

शेल र आर्मर्ड शिफिंग स्विच उपकरणहरूको विभाजन र विभाजनहरू प्रशोधन गरी जागसाल गरिएको र सीएन बन्न्क मेसिन उपकरणहरू द्वारा झुकाएर चिसो-रोल स्टील प्लेट द्वारा उन्मूलन गरिन्छ। त्यसकारण भेला उपकरणहरूले संरचनात्मक आयामहरूको एकरूपता सुनिश्चित गर्न सक्दछन्। आर्मर क्लेड शिफ्टिंग स्विच उपकरण सर्किट ब्रेकर कोठामा विभाजित गरिएको छ, मुख्य बस कोठा, केबल कोठा र रिले आंशिक विभाजन द्वारा अलग गरिएको छ।

◆ BEDCORT

हस्तकथार्ट सर्किट ब्रेकर हस्तकर्मार्ट, भोल्टेज ट्रान्सफर्मर्टर ह्यान्डर्टर, एक्लोपन ह्यान्डकर्ट, एस्टेड ह्यान्डकार्टमा समान आकार र साइज सहितको समान आकारको छ। हस्तक्षेपको एक परीक्षण / एक्लोसन स्थिति र उपकरणमा एक कार्य स्थिति छ, र प्रत्येक स्थिति एक अन्तर्क्रियात्मक उपकरणको साथ सुसज्जित छ कि यो माथिको दुई पदहरूमा हुन्छ।

◆ क्षेत्रीय ब्रेकर डिब्बे

एक विशिष्ट ट्र्याक सर्किट ब्रेकर डिब्बामा सार्नका लागि सार्दा एक विशिष्ट ट्र्याक स्थापना गरिएको छ। जब सर्किट ब्रेकर टेस्ट स्थिति र कार्य स्थितिको बीचमा सर्दछ, एक्लोपन भल्भले स्वचालित रूपमा खुल्छ वा बन्द गर्दछ, जसले चार्ज निकायलाई छुने छैन। हस्तकथामा उपकरणको ढोका बन्दसँग सञ्चालन गर्न सकिन्छ, र उपकरणहरूमा ह्यान्डकर्टको स्थिति अवलोकन विन्डोको माध्यमबाट देख्न सकिन्छ, र उही समयमा कुनै कार्यान्वयन सचराहरूमा देख्न सकिन्छ।

◆ बस डिब्बे

मुख्य बसले एउटा आर्मर क्लेड शिरिंग स्विच उपकरणलाई अर्कोमा पुर्याउँछ र समुद्री किनारहरू र स्थिर सम्पर्क बक्सहरू द्वारा स्थिर गरिएको छ। सबै बसहरू समावेशीकरण इन्सुलेशन अपनाउँछन्।

◆ केबल डिब्बे

Pt, ग्राउन्टिंग स्विच, बिजुली आर्मरस्टर र बहुविधन केबल कोठामा स्थापना गर्न सकिन्छ।

◆ सम्बन्धित कोठा

रिकोको इनडोर बोर्ड र रिको नियन्त्रण र सुरक्षा अवयवहरू, दायर र संरक्षण अवयव, मिटर र उपकरणहरू प्रदर्शन गर्न र अनुगमन अनुगमन अनुगमन अनुगमन गर्ने अनुगमन गर्ने अनुगमन गर्ने अनुगमन गर्ने अनुगमन गर्ने अनुगमनकर्ताहरू।

◆ सर्किंग उपकरण

आर्मर क्लेड शिफिंग स्विच उपकरणमा भरपर्दो इन्टरलोकलिंग उपकरण छ, जसले क्रमिक रूपमा अपरेटर र उपकरणको सुरक्षा सुनिश्चित गर्दछ;

जब ग्रान्डिंग स्विच अफ स्थितिमा हुन्छ, ह्यान्डर्कोर्टमा कार्य स्थितिमा मात्र परीक्षण / एक्लोपल स्थितिबाट सार्न सक्दछ; र पछाडिको ढोका खोल्न सकिदैन, यसरी विद्युतीकरणको अन्तरालमा गल्ती प्रविष्टिलाई रोक्नुहोस्। जब ह्यान्डर्कोर्ट पूर्ण रूपमा उपकरण बाहिर तानिन्छ, वा जब ह्यान्डकर्ट उपकरणमा परीक्षण / एक्लोसन स्थितिमा हुन्छ र भुँइको स्विच अन्तर्निहित र अनलक गरिएको छ, भुइँजनक स्विच बन्द हुन्छ। जब ह्यान्डर्टिर्ट काम गर्ने स्थितिमा हुन्छ, ग्राउन्टिंग स्विच बन्द गर्न सकिदैन। यसले गल्ती गरेर स्विच गर्नबाट रोक्दछ, र ह्यान्डर्टिर्ट बन्द स्थितिमा सर्दा काम गर्ने स्थितिमा सर्छ जब बन्द स्थितिमा छ। केवल जब सर्किट ब्रेकर ह्यान्डर्टर परीक्षण / एक्लोसन स्थिति वा मगृह स्थिति स्थितिमा छ भने सर्किट ब्रेकर सञ्चालन हुन सक्छ; यसबाहेक, सर्किट ब्रेकर बन्द भएपछि, हस्तकथार्ट सर्न सक्दैन, जसले गल्ती गरेर सर्किट ब्रेकरलाई धकेल्दै। विद्युतीय इन्टिंगिंग उपकरण बीच स्थापना गर्न सकिन्छ।

◆ देब्रिंग उपकरण

केबल कोठामा, त्यहाँ × km0 मिमी 2 ग्रामीण बस पट्टी छ, जुन छेउछाउको उपकरणहरू मार्फत जान सक्दछ र उपकरणमा राम्रो सम्पर्क बनाउन सक्दछ।

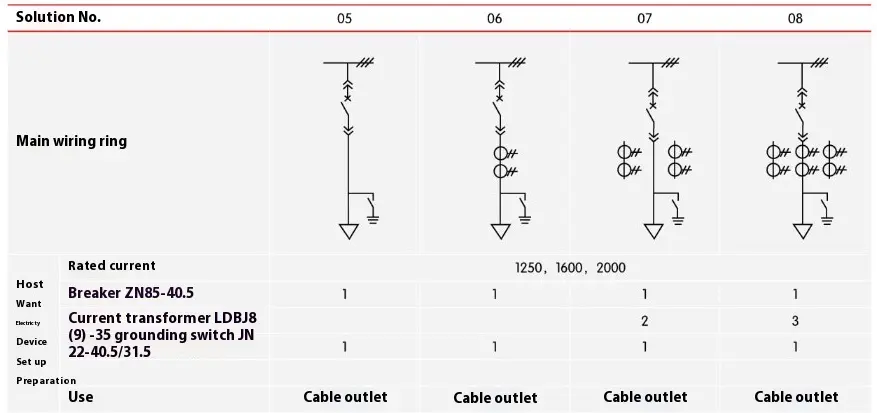

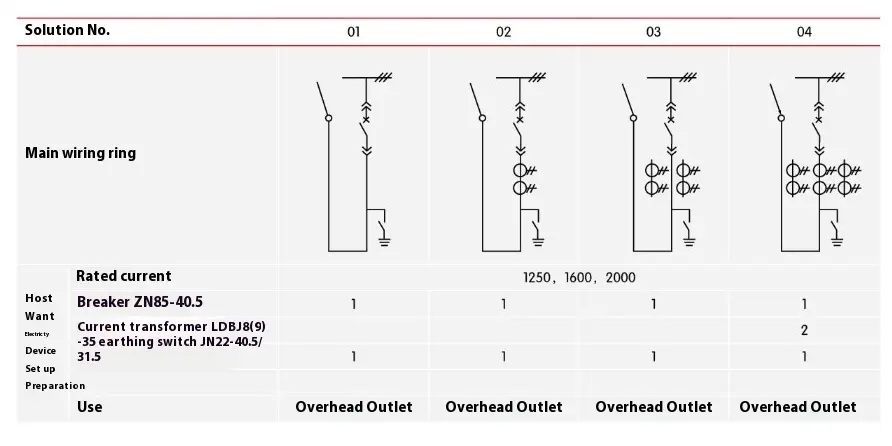

● मुख्य वाइरिंग योजना

त्यहाँ 2 27 वटा छन् हतियार-क्लेड शिफिंग स्विच उपकरणका लागि विशिष्ट प्राथमिक वायर कार्यहरू, जसमा प्रयोगकर्ताहरूको आगामी र मापन, सञ्चार, संरक्षण, संरक्षण, निश्चित रूपमा निर्मातासँग परामर्श लिनुहोस्।

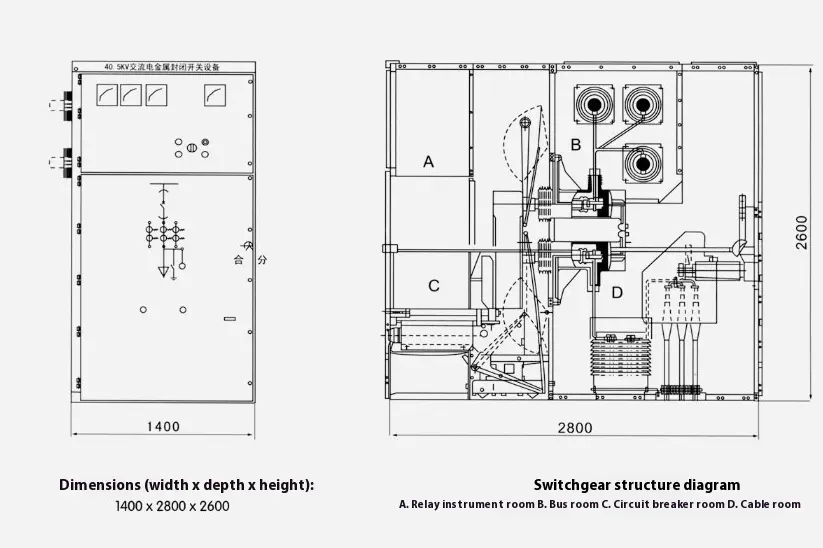

● संरचनात्मक आयामहरू र स्काउन्टिक रेखाचित्रको कवच-क्लेड सफ्टिंग स्विच उपकरणहरूको रेखाचित्र
