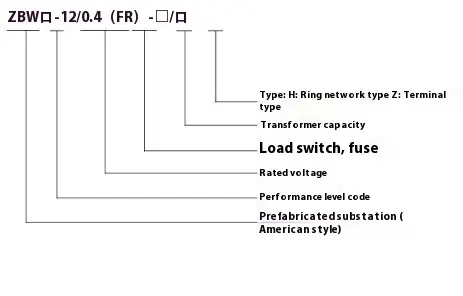

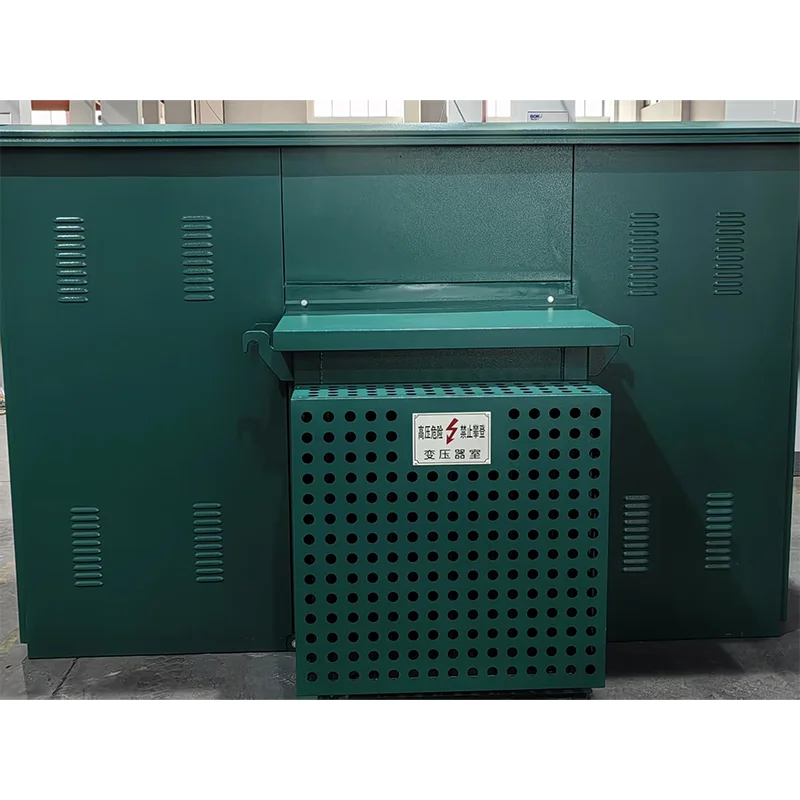

पूर्व स्थापित अमेरिकी बक्स प्रकार क्याबिनेट

● उत्पादन योग्यताहरू

1 प्रि-स्थापित अमेरिकी बक्स प्रकार मन्त्रिपरिषद्को समान क्षमताको साथ युरोपियन प्रकारको तुलनामा कम्प्याक्ट र मानक संरचना, सानो फ्लोर स्पेस छ।

2 छाप लगाइएको, इन्सुलेटेड संरचना, कडा सुरक्षा।

Repres। प्रि-स्थापित अमेरिकी बक्स प्रकार क्र्याकरण मन्त्रिपरिषद्ले कम घाटा सहित ट्रान्सफार्मरहरू, कम तापमान वृद्धि, छोटो सर्किट प्रतिरोध, छोटो सर्किट प्रतिरोध र कडा प्रभाव प्रतिरोधले उत्पादको उच्च प्रदर्शन सुनिश्चित गर्दछ।

Some। ग्राहकहरूको अनुकूलित आवश्यकताहरू पूरा गर्न र विभिन्न उपयोग परिदृश्यहरूको साथ डिल गर्न विभिन्न समाधानहरू स्वीकार्नुहोस्।

● क्याबिनेटको संरचना

◆ समग्र लेआउट

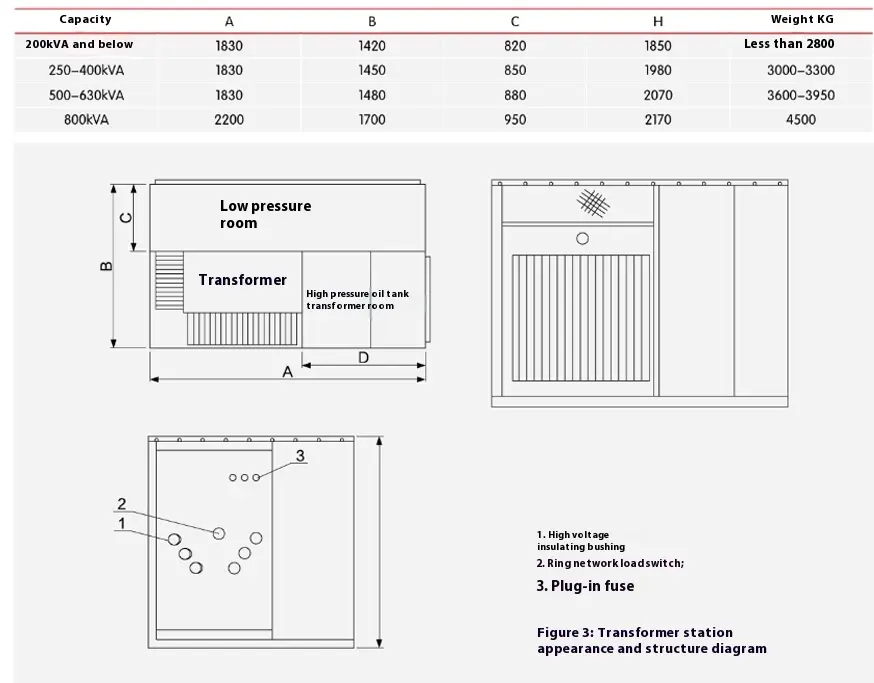

10 किभी पूर्व स्थापित अमेरिकी बक्स प्रकार मन्त्रिपरिषद्को उपस्थिति र संरचना आंकडा 2 र 3 मा देखाइएको छ। तेल ट्या tank ्की दुई भागको तेल ट्या tank ्की हो, र तल्लो भाग हो। दुई भागहरू केवल बिजुली जडित छन् र तेल अवरुद्ध गरिएको छ। योजनाबद्ध रेखाचित्र चित्र 1 मा देखाइएको छ, जसमा "I" र "I" लाइनहरू लूप नेटवर्कका फिक्रीहरू हुन्, "ll" हाँगाहरू ट्रान्सफार्मर शाखाहरू हुन्, र "v" कम भोल्टेज आउटपुट हो। मन्त्रिपरिषद्ले दुबै औंठी नेटवर्क पावर आपूर्ति प्रणाली र टर्मिनल प्रणालीमा प्रयोग गर्न सकिन्छ, र रूपान्तरण धेरै सुविधाजनक छ। रेखाको फिड र "Lⅲ" शाखा घण्टी नेटवर्कको लोड स्विचसँग स्विच गरिएको छ। उही समयमा, ट्रान्सफर्मर को उच्च-भोल्टेज पक्षको आगमन टर्मिनल ब्याकअप संरक्षण फ्यूज फ्यूज फ्यूज र प्लग-फ्यूजहरू शाखा र ओभरलोड र शाखाको संरक्षण गर्न को लागी सुसज्जित छ। एकै साथ, उच्च भोल्टेज प्रदर्शन उपकरणहरू र बिजुली आर्जनहरू पनि स्थापना गर्न सकिन्छ। ट्रान्सफर्मर को कम-भोल्टेज समाप्त मिटर र कम-भोल्टेज सर्किट ब्रेकर मार्फत आउटपुट हो।

◆ ट्रान्सफर्मरर

पूर्व स्थापित अमेरिकी बक्स प्रकार S11 श्रृंखला S 111 श्रृंखलामा कम घाटा सहित कम तापक्रम बढ्दो ट्रान्सफार्मर र कम आवाज अपनाइएको छ। पूर्ण रूपमा छाप लगाइएको संरचनाले यसले हावा प्रदूषण र ओसिलोको कारणले गर्दा एयर प्रदूषण र इन्सुलेशन गिरावटलाई प्रभावकारी बनाउँदछ। तेल ट्यांक शेलको नालीत पानाले गर्मी असन्तुष्टि र चिसोको काम गर्दछ, र आन्तरिक दबावलाई प्रभाव पार्दछ।

◆ दुई-स्टेशन टर्मिनल लोड स्विच स्विच

यसको संरचनात्मक डायमग्राम चित्र to मा देखाइएको छ, जसमा "म" उच्च भोल्टेज आगमन टर्मिनलसँग जोडिएको छ। अपरेशनको बखत, प्रयोगकर्ताले विशेष अपरेटिंग ह्यान्डल ह्यान्डल ह्यान्डल ह्यान्डल ह्यान्डल सम्मिलित गर्दछ र यसलाई 90 0 डिग्री काउन्टरकेल जाँच गर्दछ, र लोड स्विच "बन्द" स्थितिमा घुमाउँछ। टर्मिनल लोड स्विचले मात्र टर्मिनल पावर आपूर्ति मोडमा ट्रान्सफर्मर शाखालाई काट्छ र प्लग-इन फ्यूज कोर बदल्दा मात्र यसको दुई स्थानमा छ, र यो सञ्चालित शक्ति पनि सानो छ। तेल ट्या tank ्कीमा तेल प्रदूषण कम गर्न, प्रेशर साइड लोडलाई कम गर्न लोड स्विचलाई सञ्चालन गर्नु अघि कम-भोल्टेज स्विच बन्द गर्नुहोस्।

Us सुरक्षा फ्यूज

प्रि-स्थापित अमेरिकी बक्स प्रकार क्याबिनेटको संरक्षण फ्यूज ट्रान्सफर्मर शाखामा प्लग-इन फ्यूजसँग सम्बन्धित छ (चित्र 2 मा R1 र R2 हेर्नुहोस्) एक पूर्ण-दायरा संरक्षण फ्यूज बनाउनको लागि। यो केवल श्रद्धा मात्र हुन्छ जब मन्त्रिपरिषद् भित्र छोटो सर्किट गल्ती हुन्छ, त्यसैले उडाउने सम्भावना धेरै कम छ। यो माथिल्लो तेल ट्या tank ्कीमा स्थापना भएको छ, र तेल ट्या tank ्क खोल्न आवश्यक छ यदि अपडेट गरिएको छ भने।

El- टाइप फ्यूज सम्मिलित गर्नुहोस्

यो पग्लिन कोर दोहोरो संवेदनशीलता (तापमान र हालको) छ, यो हो, यो लोड हुन्छ जब लोड साइड असफल हुन्छ (ओभरलोट वा अत्यधिक तापमान)। प्लग-इन फ्यूज र ब्याकअप संरक्षण फ्यूज श्रृंखलामा प्रयोग गरिन्छ, जसले सम्पूर्ण दायरालाई ठूलो वर्तमानमा (धेरै चोटि किलोमाप्रास), र अधिकतम ब्रेकिंग वर्तमानमा।

नोट:

1. टेबुलमा सूचीबद्ध सबै फ्यूज को रेटिंग छन्। पूर्व स्थापित अमेरिकी बक्स प्रकार क्याबिनेट भित्र छोटो सर्किट गल्ती भएको खण्डमा ब्याकअप संरक्षण फलहरू उडाइरहेका छन्।

2. चयनित ट्रान्सफार्मर डिन 1111 को जडान मोडको लागि मात्र उपयुक्त छ।

The। घुसाइएको फ्यूज छनौट गर्दा यसलाई 3-4-4 पटक अनुवाद गरिएको छ कि ट्रान्सफार्मरकी पूर्ण क्षमता 30000 को भित्र पग्लियो, र उही समयमा 0.1 को प्रयोग गरिएको छ।

A. 39.iC मापदण्ड अनुसार, फ्यूजसले -25 ~ ~ ~ +0 ℃ को राजनीतिक दायरामा काम गर्न सक्दछ। जब तेल तापमान + 40 ℃ भन्दा माथि छ, फ्रेड फ्यूजरको प्रधारीन प्रत्येक 1 ℃ बढेको लागि 1% ले घट्नुपर्दछ।

◆ कुहिनो प्रकार र "t" टाइप गर्नुहोस् केबल टाउको

12 किभ पूर्व स्थापित अमेरिकी बक्स प्रकार काबिन अपनाउने र बहिर्गमन लाइनहरूको उच्च-भोलिपरिंग लाइनहरू, र उच्च भोल्टेज पावर आपूर्तिबाट एपोक्सी-कास्ट आस्तीनबाट बाहिर निस्किन्छ। फ्याक्ट्रीको परीक्षण र प्रयोगकर्ताको स्वीकृति परीक्षणको सामना गर्न, इन्द्मुचन आस्तीन आफैंसँग 10 किभ पावर आवृत्तिको भोल्टेज र बिजुलीको प्रेरणाको सामना गर्नुहोस् भोल्टेजको सामना गर्नुहोस्। केबल हेड स्थापना गर्नु अघि, प्रयोगकर्तालाई बिजुली आयोजन आवश्यक छ कि छैन भनेर थाहा आवश्यक छ। यदि आवश्यक भएमा, लुपहरूको आगमन र बाहिर जाने लाइनहरूमा इन्सुलेट बाहुलाको एक सेट जुन डबल-पास प्रकार, र अन्य सेटले एकल-पास प्रकार अपनाउँछ।

एक कुहिनो वा टी-आकारको केबल टाउको छनौट गर्नुहोस् जुन केबल सेक्सनसँग मेल खान्छ, आस्तीन सतहमा यसको भित्री र बाहिरी सतहहरू र इन्चौम सिलीलीन तेलको सतह प्रयोग गर्नुहोस्, र यसलाई केबल कार्य क्षेत्रको विशेष स्थापना क्षेत्रका अनुसार स्थापना गर्नुहोस्। डबल-पास इन्सुलेट आस्तरको अर्को छेउमा एक विशेष छाप लगाईएको वीआईएक अक्रियर अपरिड अपरर स्थापना गर्नुहोस्। केबल टाउकोको स्थापनाका लागि निर्देशनहरू हेर्नुहोस्।

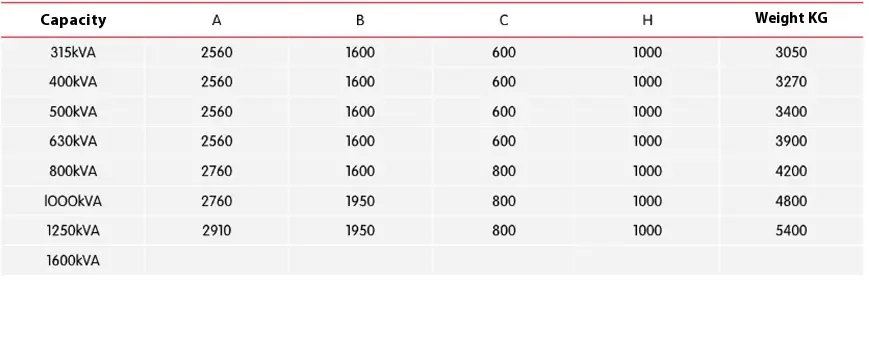

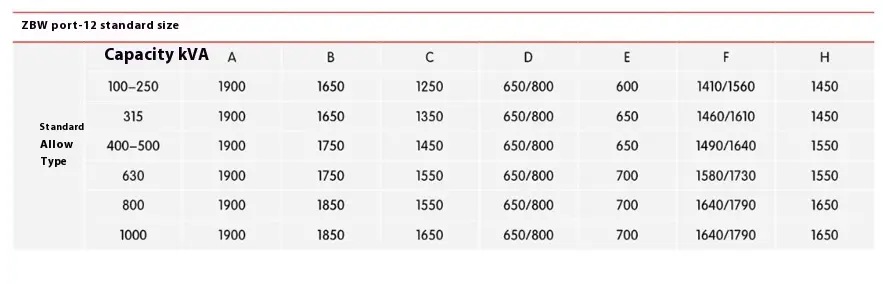

Previous पूर्व स्थापित अमेरिकी बक्स प्रकार क्याबिनेटको आयामहरू
