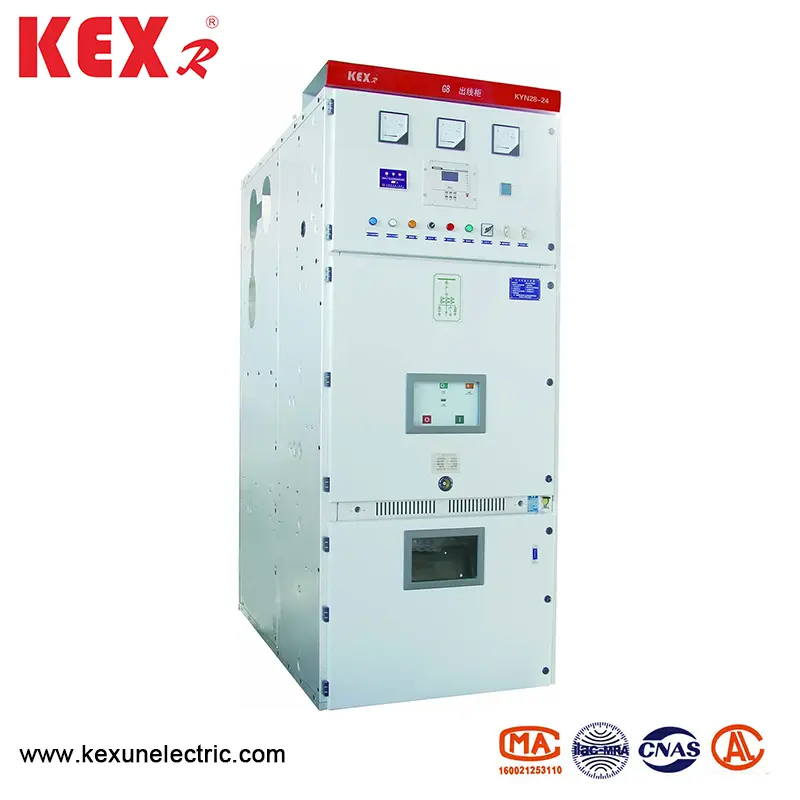

आर्मर-क्लेड शिरिफिंग धातु बन्द स्विचर

● मोडेल अर्थ

● प्रयोगको सर्तहरू

◆ सामान्य प्रयोग सर्तहरू

▶ परिवेश तापमान: -15 ~ 40 ℃, र औसत 35 35 भन्दा कम months 35 भन्दा कम।

▶ आर्द्रता: %%% भन्दा कम दैनिक आमन्त्रितता; औसत मासिक आर्द्रता% 0% भन्दा कम;

▶ स्टीम दबाव: प्रति दिन औसत स्टीम दबाव 2.2 किपा भन्दा बढी होइन; औसत मासिक पानी वाष्पी दबाव 1 1.8kPa भन्दा बढि हुँदैन ;;

▶ उचाई: कवच-क्लेड शिफ्टिंग धातु बन्द स्विचरल 1000 मिटर भन्दा कम हुनु पर्छ

▶ वरपरको हावाले स्पष्ट रूपमा धूलो, नुन, क्षतिग्रस्त र / वा दहनशील ग्यास, स्टीम वा नुन स्प्रे;

▶ कम्पन उपकरणहरू र ह्यान्टिंग उपकरणहरू बाहिर कम्पन वा जग्गा गतिलाई वेवास्ता गर्न सकिन्छ

Stary माध्यमिक प्रणालीमा प्रेरित इलेक्ट्रोमाग्नेटिक हस्तक्षेपको पूर्वानुमान 1.6kv को अधिक हुँदैन।

◆ प्रयोगको विशेष सर्तहरू

जब यो GB / T1022 मा निर्दिष्ट गरिएको सामान्य वातावरणीय सर्तहरू अन्तर्गत प्रयोग हुन्छ, कम्पनी र प्रयोगकर्ताहरूको कुराकानी गर्न र विशेष अपरेटिंग सर्तहरूमा सम्झौतामा पुग्न सक्छ।

प्रतिस्पर्धा रोक्नको लागि, हतियारको क्लेड एन्डल बन्द गरिएको धातु बन्द स्विच

एक हीटर संग सुसज्जित छ, जुन "स्विचकर्ता स्ट्यान्डर्बी राज्यमा हुँदा प्रयोगमा राख्नुपर्दछ। स्विचगर सामान्य अपरेशनमा हुँदा उपचारलाई सञ्चालनमा राख्न पनि ध्यान दिइनेछ।

● कवच-क्लेडको टेक्निकल प्यारामिटर बन्द गरिएको धातु बन्द स्विचर

Protit संरचनाको छोटो विवरण

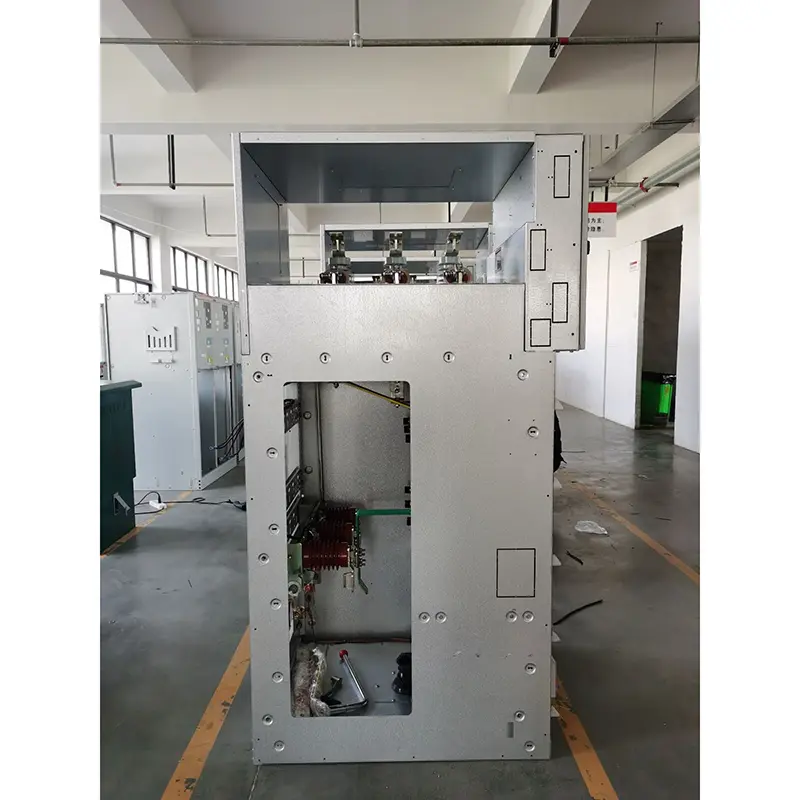

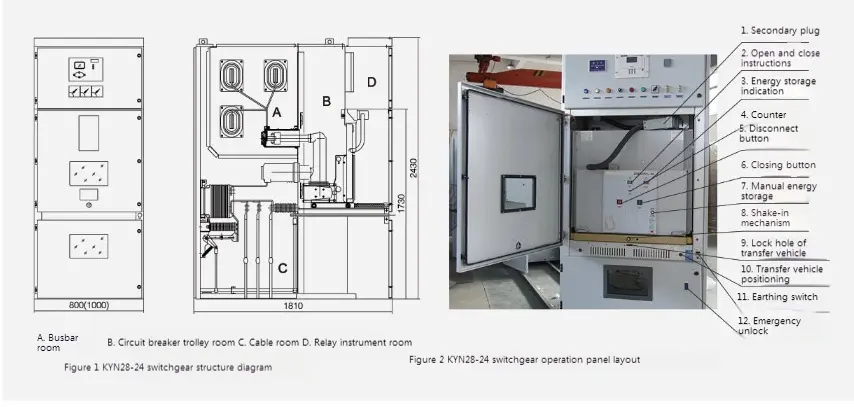

Kyn28-24 प्रकार आर्मर-क्लेड शिरिफिंग मेटल बन्द स्विच स्विच स्विच रिकिटरले क्याबिनेट र हटाउन योग्य भागहरू समावेश गर्दछ (सामान्य रूपमा हस्तक्षेपको रूपमा चिनिन्छ)। स्विचस्गेवन मेटल विभाजनको धेरै कार्यात्मक कक्षमा विभाजित गरिएको छ, जस्तै बस कोठा, सर्किट ब्रेकर कोठा, केबल कोठा र रिले उपकरण कोठा। स्विचरको हटाउन योग्य भागहरू भ्याकुम सर्किट ब्रेकरर हस्तकक, फ्ल्याटेसन ट्रान्सफार्टर ह्यान्डर्टर, भव्य एडरेटर ह्यान्डर्टर, एक्लोपन ह्यान्डकर्ट र फ्यूज ह्यान्डकार्ट र फ्यूज ह्यान्डकार्ट।

● मुख्य कम्पोनेन्टहरूको विशेषताहरू

◆ शेल

Kyn28-24 प्रकारका कवच एन्डर-क्लेड स्विफिट मेटल बन्द स्विच उपकरण आयातित एल्युमिनियम-जिंक उपकरण द्वारा प्रसारित गरिएको छ, जुन सीएनसी मेसिन उपकरण द्वारा प्रसारित हुन्छ र बहु ​​तहको प्रक्रियाबाट गरिन्छ। पूरै मन्त्रिपरिषद्को उच्च परिशुद्धता प्रतिरोध प्रतिरोध र ऑक्सीकरण प्रतिरोधको प्रतिरोधको कारण छ, र मन्त्रिपरिषद्को समझौता र अन्य समान उपकरण क्याबिनेटहरूमा उच्च छ। मन्त्रिपरिषद्ले एक भेला गरिएको संरचना अप अपनाईयो, जुन एक विलो नट र एक उच्च शक्ति बोल्टले जडित छ, ताकि प्रशोधन र उत्पादन चक्र थोरै छ, र उत्पादनको संगठन थोरै छ, र उत्पादनको संगठन सुविधाजनक छ।

◆ हस्तकथार्ट

ह्यान्डकार्ट कंकाल पातलो स्टील प्लेटबाट बनेको छ र सीएनसी मेसिन उपकरण द्वारा भेला हुन्छ। हस्तकथार्ट र मन्त्रिपरिषद्को उच्च मिल्दो संतुष्ट छ, र मेकानिकल इन्टलक सुरक्षित, भरपर्दो र लचिलो छ। हस्तककर्ट सर्किट ब्रेकर हस्तकर्मार्ट, भोल्टेज ट्रान्सफर्मर्टर ह्यान्डर्टर, एस्कोसन ह्यान्डकार्ट, एस्पेसन ह्यान्डकार्ट, समान विशिष्टताका साथ पूर्ण रूपमा अन्तर्क्रियात्मक हुन सक्छ। हस्तकथार्टसँग विच्छिकता / परीक्षण स्थिति र मन्त्रिपरिषद्मा कार्य स्थिति छ, र प्रत्येक स्थितिमा स्थिति उपकरण छ। विश्वसनीय Intocking सुनिश्चित गर्न। सबै प्रकारका हातत्वहरू पुनरुत्नुहोस् र पेन्ट डन्डाहरू द्वारा संचालित र फिर्ता लिइएको छ, जुन सञ्चालन गर्न र कर्तव्यमा कर्मचारीहरूको लागि उपयुक्त र उपयुक्त छ। जब ह्यान्डर्कोर्टलाई मन्त्रिपरिषद्बाट हटाउन आवश्यक छ, यो सुविधाजनक रूपमा विभिन्न निरीक्षण र मर्मतसम्भारको लागि विशेष स्थानान्तरण ट्रकको साथ बाहिर निकाल्न सकिन्छ। जब ह्यान्डर्बर्ट कार सर्बिपिन सर्किट ब्रेकर कोठामा पठाइन्छ, यो प्रक्रियाबाट / परीक्षण स्थितिमा लक गर्न सकिन्छ, र क्याबिनेट स्थिति सूचक प्रकाशनले यसको स्थिति देखाउँदछ। केवल ह्यान्डसार्ट पछि पूर्ण रूपमा लक गरिएको छ पूर्ण स्क्रू प्रोपल्स प्रोपल्स संयन्त्रले हस्तकथामा कार्य स्थितिमा धकेल्न सक्छ। जब ह्यान्डर्जर्टले काम गर्ने स्थितिमा पुग्छ, पूर्वानुमानको सञ्चालित बलले अचानक बढ्छ र घुमाइएको स्थितिको संकेतले यसको स्थिति देखाउँदछ। हस्तक्षेपको मेकानिकल इन्टरल सक्रिय रूपमा सुनिश्चित गर्न सक्दछ कि सर्किट ब्रेकर केवल काम गर्ने स्थिति वा परीक्षण स्थितिमा छ भने मात्र। यसबाहेक, ह्यान्डलकर्टले मात्र सर्न सक्छ जब सर्किट ब्रेकरले सुरुको अवस्थामा छ।

◆ कबाब

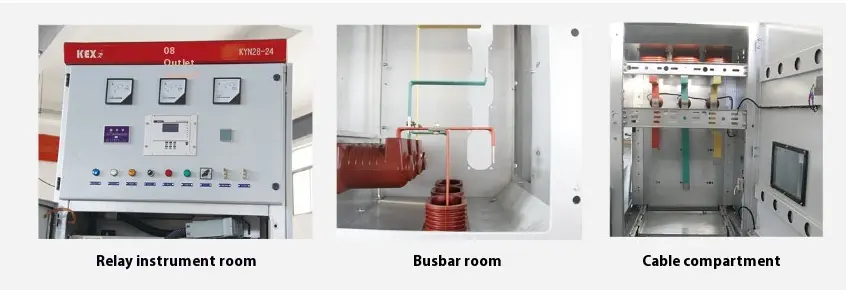

स्विचरका मुख्य बिजुली घटकहरू उनीहरूको स्वतन्त्र कर्तार्टहरूमा छन्, अर्थात् ब्रेकर हस्तक्षेपको कोठामा, बस कोठा, सान्दै प्रत्येक डिब्बेको संरक्षण स्तर आईपी 20x मा पुग्छ। रिले वैज्ञानिक कोठा बाहेक, अन्य तीन कर्तापत्रहरू क्रमशः दबाब राहत फ्याननेलहरू छन्। मध्यम प्रकारका कारण, केबल कोठाको ठाउँ धेरै बढेको छ, त्यसैले उपकरण समानान्तरमा बहुविधारणहरू जडान गर्न सक्दछ।

▶ बस डिब्रेटमेन्ट A: मुख्य बस एकल स्पिलिंग द्वारा जडित छ, जुन शाखा बस द्वारा स्थिर छ (स्थिर सम्पर्क बक्स) र मुख्य बस इन्सुलेशन आस्तीन। मुख्य बस र टाई बस आयताकार क्रस सेक्सन र डबल बस बारहरू भारी वर्तमान लोडको लागि प्रयोग गरिन्छ। विशेष आवश्यकताहरूको लागि, बस तातो संकुचन योग्य बाहुलीलाई कभर गर्न सकिन्छ र इन्सुलेट कभर बक्स। आन्तरिक गल्ती आर्टको मामलामा अन्य क्याबिनेटलाई फैलाउन अन्य दुर्घटनाहरू फैलाउन बिना दुर्घटना गर्न सक्ने डिब्बेले नियन्त्रण गर्न सक्ने डिब्बेले नियन्त्रण गर्न सक्ने डिब्बेले नियन्त्रण गर्न सक्दछ।

Angraitting सर्किट ब्रेकर डिब्बे B: ह्यान्डर्कोर्टको डिब्बेका दुबै पक्षमा मन्त्रिपरिषद्मा कार्यभारबाट सर्न / परीक्षण स्थितिबाट सर्नको लागि। स्थिर सम्पर्क बक्सको विभाजन (भल्भ) हस्तक्षेपको पछाडि भित्तामा स्थापना गरिएको छ। जब मदरकार्ट अफ / परीक्षण स्थितिबाट बाहिर जान्छ, स्थिर सम्पर्क बक्सको माथिल्लो र तल्लो भल्भहरू स्वचालित रूपमा हस्तकथाको साथ संयोजनको रूपमा खोलियो। विपरीत दिशामा सर्दा, भल्भले स्वचालित रूपमा निश्चित स्थितिमा ह्यान्डकार्ट रिट्रोट्स नभएसम्म बन्द गर्दछ र सुरक्षित सम्पर्क बक्सलाई सुरक्षित गर्दछ, यसले प्रभावकारी पृथक बनाउँदछ। किनभने त्यहाँ माथिल्लो भल्भ र तल्लो तर्फमा लिल्भको बीचमा कुनै लि lang ्ग गर्न सकिँदैन, यस सुनिश्चितता, मर्मत शरीरलाई छुनुहोस्। सर्किट ब्रेकर कोठा बन्द भएको बेला ह्यान्डर्कोर्ट पनि सञ्चालन गर्न सकिन्छ। ढोकामा अवलोकन विन्डोको माध्यमबाट, तपाईं डिजाइनमा डिब्बेमा ह्यान्डकर्टको स्थिति अवलोकन गर्न सक्नुहुनेछ, खुल्ला र अति उर्जा भण्डारण स्थिति।

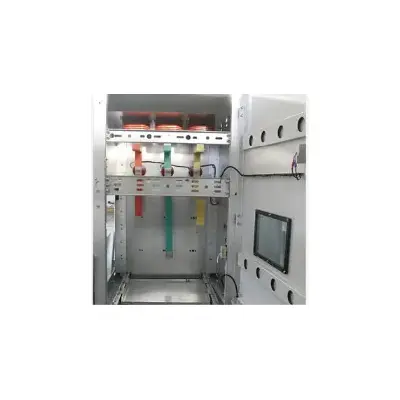

▶ केबल डिब्बे C: Kyn28-24 प्रकार एन्डरर-क्लेड स्विफिट मेटल बन्द स्विचर बन्द गरिएको छ, त्यसैले केबल डिब्बेटरको ठूलो ठाउँ छ। हालको ट्रान्सफार्मर र ग्राउन्जिंग स्विच रिसेटमेन्टको पछाडि भित्तामा स्थापना गरिएको छ (ग्रामीण स्विच अफ ग्राहकको आवश्यकता अनुसार स्विच गरिएको स्विचमा स्थापना गर्न सकिन्छ), र बिजुलीको तल्लो भागमा प्रकाशित अररेस्टर स्थापना गरिएको छ। हस्तक्षेपको पछि र निकासीमा योग्य क्षैतिट विभाजन हटाइनेछ, अधिकांश क्षेत्रबाट आवागमन र मर्मतसम्भारको लागि मन्त्रिपरिषद्मा प्रवेश गर्न सक्दछ। केबल कोठामा कप्लेकर्स गर्ने यास्ता केबल प्रति चरण 1-- केबुलहरूको साथ समावेश गर्न सकिन्छ, र plobles केबलहरू प्रत्येक चरणको साथ समानान्तर हुन्छन् जब आवश्यक हुन्छ। डिफेन्टर निर्माणको आवाज सुनिश्चित गर्न डिफ्नबल स्लोट गरिएको धातु सिलिंग प्लेट वा गैर-चुम्बकी धातु मुहर प्लेटमा सुविधाजनक निर्माणको आधारमा तयार छ।

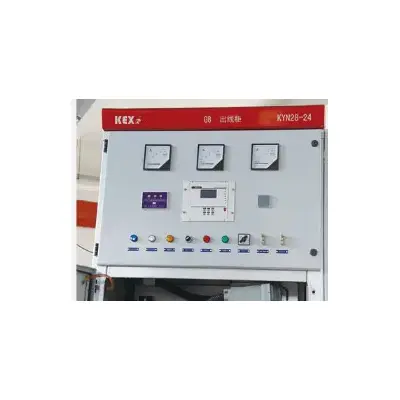

▶ रिमा उपकरण कोठा D: रिरी संरक्षण कम्पोनेन्टहरू, उपकरणहरू, प्रत्यक्ष प्रदर्शन प्रदर्शन सूचक र माध्यमिक उपकरणहरू विशेष आवश्यकताहरूको साथ विशेष आवश्यकताहरू स्थापना गर्न सकिन्छ। नियन्त्रण रेखा राखिएको छ, र ट्रंकमा धातु कभर प्लेट छ, जसले माध्यमिक लाइनलाई उच्च भोल्टेज कम्पोनेन्टहरूबाट अलग गर्न सक्दछ। बाँया फ्रन्ट स्ट्रिंग नेतृत्व-इन र नियन्त्रण केबुलहरूको नेतृत्वको लागि आरक्षित छ, र तल प्लेटका सम्बन्धित भागहरू माध्यमिक तार र केबल थ्रेडिंग प्वालहरू प्रदान गरिन्छ। रिले वैज्ञानिक कोठाको शीर्ष प्लेटमा, त्यहाँ एउटा सानो बस पार गर्ने प्वाल पनि छ जुन निर्माणको लागि सुविधाजनक छ। जब वाइरिंग, सानो बसको स्थापना सहज बनाउन वैधता कोठाको शीर्ष कभर प्लेट खोल्न सकिन्छ।
