कम भोल्टेज पावर वितरण मन्त्रिपरिषक

● मानकहरू

MNS प्रकार कम GOLTAZEAL PERGER वितरण मन्त्रिपरिषद्को GB7251 कम-भोल्टेज स्विच र j9961 33 -1-36 -1-36 -19-766666606660666066600 भाग v

● MNS ले सर्तहरू प्रयोग गरेर कम भोल्टेज पावर वितरण मन्त्रिपरिषक प्रदान गर्दछ

▶ परिवेश तापमान: -5 ~ 40 ℃, 2h औसत 35 35 ℃ भन्दा कम

Licteral कम तापमानमा उच्च सापेक्षिक आर्द्रतालाई अनुमति छ, उदाहरणका लागि,% 0% ℃ ℃ ℃ ℃, तर तापक्रम परिवर्तनको ध्यानमा राख्नुपर्दछ, र कन्सोर्स हुन सक्छ।

▶ उचाई: 1000m भन्दा कम, MNS प्रकारले निम्न तापमान वितरणको लागि उपयुक्त तानिता र भण्डारणको लागि उपयुक्त छ: र यो छोटो समयमा 2 240। यी चरम तापमान अन्तर्गत, उपकरण बिग्रेको असहवपूर्व बिग्रेको छैन, र यो सामान्य रूपमा काम गर्नुपर्छ।

। माथिका सर्तहरू पूरा गर्न सकिदैन भने यो प्रयोगकर्ता र केक्सून बीच परामर्श मार्फत व्यवस्थित गरिनेछ।

It जब यो उपकरण अफशोर तेल ड्रिलिंग र उत्पादन प्लेटफर्महरू र आणविक शक्ति बोटहरूमा प्रयोग गरिन्छ, एक प्राविधिक सम्झौतामा छुट्टिनु हुनेछ।

● mns प्रकार कम भोल्टेज पावर वितरण मन्त्रिपरिषदको आधारभूत प्राविधिक प्यारामिटर

◆ विद्युतीय प्रदर्शन

I IP डिग्री

अनुरूप IEC529 र dep40500 मापदण्डको साथ। IP30 φ φ2.5mm भन्दा ठूलोलाई बढाउँदछ, आईपीपू. φ 40.0 मिलिमिटर, कुनै पनि दिशामा स्प्लेसनको बिरूद्ध संरक्षण गर्दछ (IP54 संरक्षण स्तर अर्डर गर्दा)।

Qunctment मन्त्रिपरिषद्

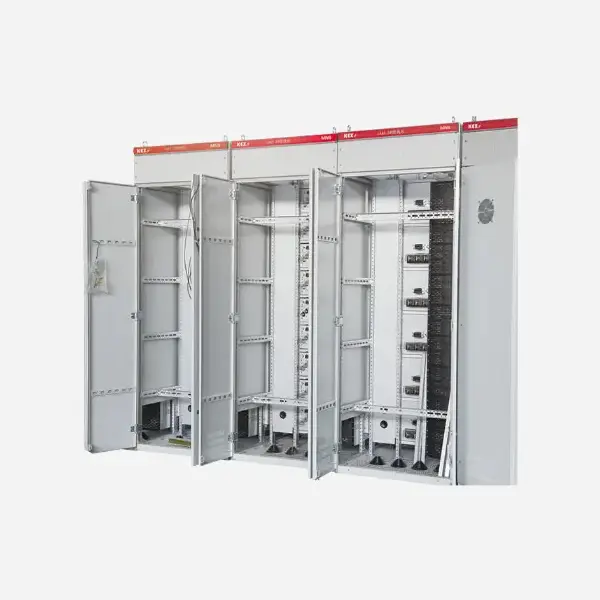

कम भोल्टेज पावर वितरण मन्त्रिपरिषद्को आधारभूत संरचना C-आकारको प्रोफाइलहरू मिलेर बनेको छ। सेक्सन सी E = 25mm को साथ इस्पात प्लेट द्वारा गठन गरीएको छ जब मोड्युल माउन्टिंग प्वालको रूपमा। सबै क्याबिनेटहरू र भित्री विभाजनहरू ग्वीभियन र शुद्ध छन्। ढोका प्यानल वरिपरि, साइड प्यानहरू उच्च-भोल्टेज इलेक्ट्रोस्टेटिक स्प्रे-को बनेको छ। मन्त्रिपरिषद्को आधारभूत संरचनाको लागि तल आंकडा हेर्नुहोस्।

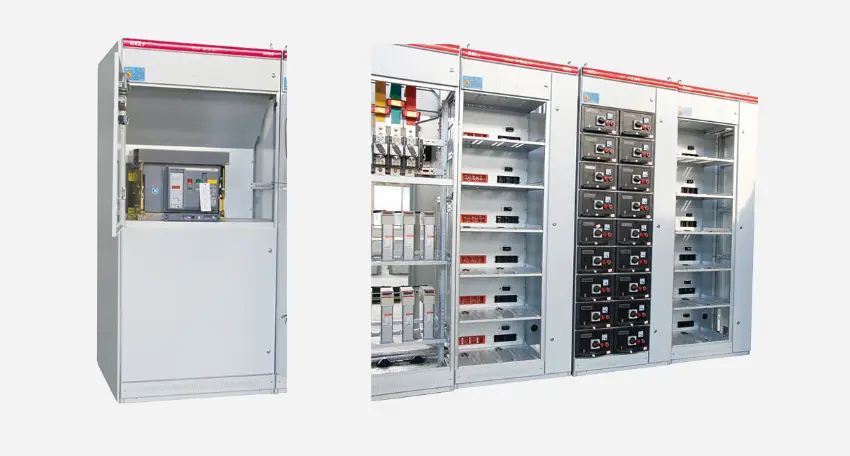

◆ मारिड क्याबिनेट प्रकार स्विच गर्नुहोस्

1 पावर वितरण केन्द्रहरू बीचको दूरी (PC1: EMAX, MTEX, MT, ST, म श्रृंखला सर्भरहरू प्रयोग गर्न सकिन्छ।

2 मोटर कन्ट्रोन्ट सेन्टर क्याबिनेट (MCC): यो ठूलो र सानो ड्रर्स द्वारा भेला हुँदै जान्छ, र प्रत्येक लूपको मुख्य स्विच फ्रेजका साथ रोटरी लोड स्विच हो। स्वचालित पावर कारक क्षतिपूर्ति मन्त्री (म्यानुअल, स्वचालित र रिमोट पावर कारक क्षतिपूर्तिका साथ)

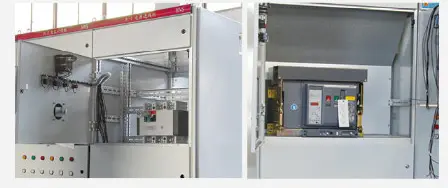

◆ शक्ति वितरण केन्द्र (पीसी) क्याबिनेट

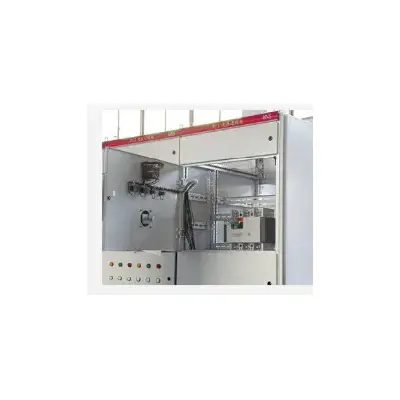

◆ B मोटर नियन्त्रण केन्द्र (MCC) क्याबिनेट

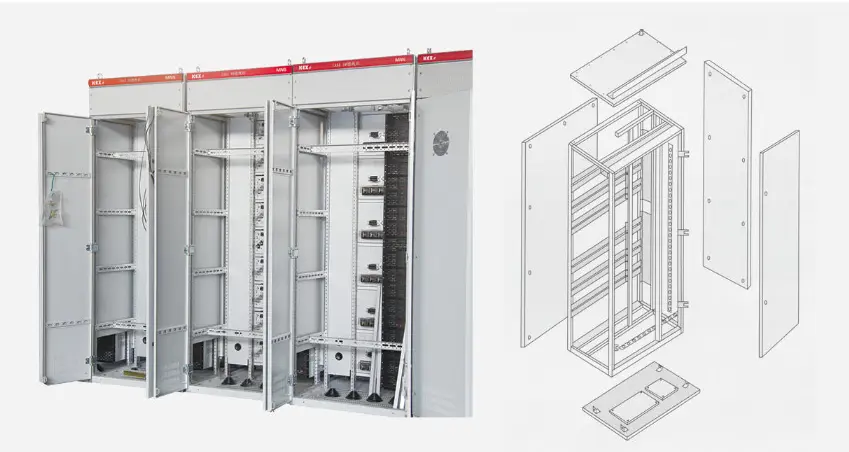

Carce c-आकारको प्रोफाइलहरूको बनेको मन्त्रिपरिषद् संरचना संरचना

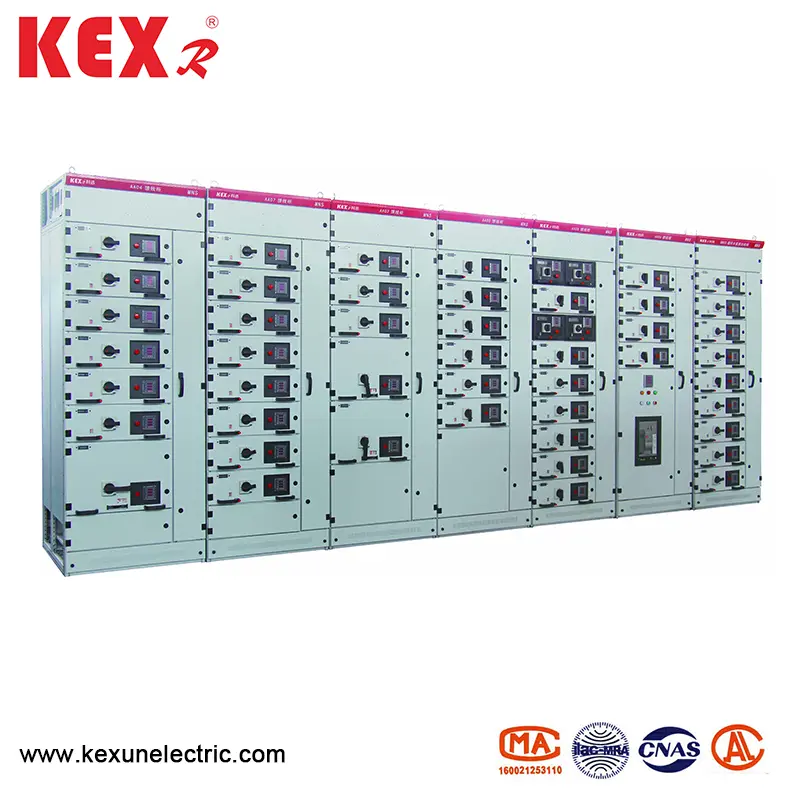

◆ MNESTITION को रेखाचित्र Mns प्रकार कम भोल्टेज पावर वितरण मन्त्रिपरिषद

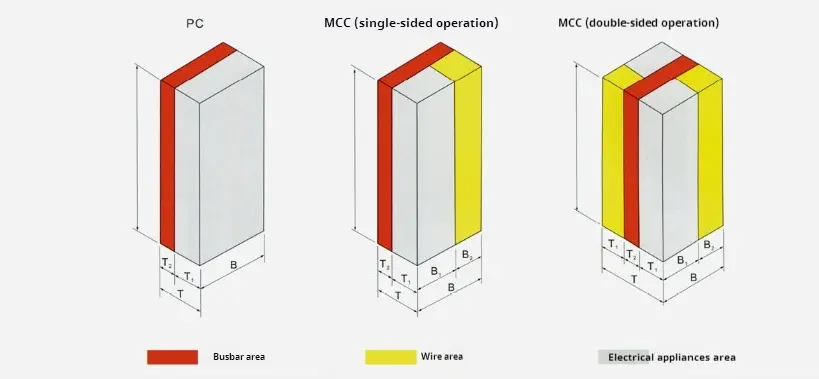

● क्याबिनेटको विभाजन डिजाइन डिजाइन

◆ शक्ति वितरण केन्द्र (पीसी)

(1) पीसी मन्त्रिपरिषद्ले तीनवटा कम्पार्टमेन्टमा विभाजन गरिएको छ; तेर्सो बस डिब्रेमेन्ट: मन्त्रिपरिषद्को पछाडि; कार्यात्मक एकाई डिब्बे: मन्त्रिपरिषद्को अगाडि माथिल्लो भागमा वा मन्त्रिपरिषद्को अगाडिको छेउमा;

(2) विभाजन उपायहरू: क्षैतिज बस डिब्बे र कार्यात्मक एकाई डिब्रेमेन्ट स्टील प्लेटहरू द्वारा अलग गरिन्छ। नियन्त्रण लुप डिब्बाले एक ज्वालामुखी इकाई कम्पार्टमेन्टबाट विभाजित गरिएको छ आगो-रिटर्डामेन्ट पोलिफनीन ईथर ईथर प्लास्टिक कभर द्वारा।

()) मन्त्रिपरिषद्मा स्थापना गरिएको फ्रेम सर्किटर स्ट्रिमरलाई मारिदको बाहिर म्यानुअल रूपमा बन्द भएपछि बाहिर म्यानुअल रूपमा सञ्चालन हुन सक्छ। क्षेत्रीय ब्रेकर को उद्घाटन र बन्द राज्य अवलोकन गर्नुहोस् र सञ्चालन ब्रेकरले अपरेटिंग संयन्त्र र ढोका बीचको स्थिति सम्बन्ध अनुसार परीक्षण स्थिति वा कार्य स्थितिमा छ।

()) छुट्टै संरचना मुख्य सर्किट र सहायक सर्किट बीच डिजाइन गरिएको हो। मिटर, सैन्य बत्तीहरू र बटनहरू समावेश गर्ने सहायक विद्युतीय एकाईहरू सबै स्थापना गरिएको बोर्डमा मुख्य सर्किटबाट अलग गरिएको छ।

◆ तान्नुहोस् मोटर नियन्त्रण केन्द्र र सानो वर्तमान पावर वितरण केन्द्र (MCC)

दराज-प्रकार एमसीसी मन्त्रिपरिषद्मा विभाजन गरिएको छ, अनुमानित, मन्त्रिपरिषद्को अगाडि दायाँमा रहेको क्षैतिज डिब्बा र दाँयामा। क्षैतिज बस डिब्बे र कार्यात्मक एकाई डिब्बेले फन्डेड-रिटर्डान्ट फोरेन्ट्स फोस्टेक्स र स्टील प्लेटहरू द्वारा नियुक्तित्मक कार्य डिब्बेबाट अलग गरिएको छ। MCCI मोटर नियन्त्रण केन्द्र) ड्रवरहरू निम्न पाँच प्रकारमा विभाजन गरिएको छ: 8E / 4: उचाई 200 × गहिराइ 50000 मिटर। 8e / 2: उचाई 200 × चौडाई 300x गहिरो गहिराई 400 मिमी। 8. यो: उचाई 200 × चौडाई 60000 × गहिराई 400 मिमी। 16 अय्यूज: उचाई 400 × चौडाई 600 × गहिराइ 400 मिमी। 24e: उचाई कटौती 600 × गहिरो × गहिराइ 0000 मिमी।

◆ रिडिफ्ट आउटलेट स्विच क्याबिनेट संरचना

स्विच मन्त्रिपरिषद्को व्यवस्था चौडाइ कम गर्न स्विच क्याबिनेटको मुख्य बर्तनले स्विच मन्त्रिपरिषद्को शीर्षमा स्थापित छ, र पर्यवेक्षकको आधा जडान गरिएको छ। स्विच क्याबिनेटको अगाडि उपकरण कोठा हो, जहाँ स्विचर्गरको कार्यात्मक एकाइहरू स्थापना गरिएको छ। यस प्रणालीमा केबल कोठा रियर क्याबिनेटमा सारियो, जसले स्विच मन्त्रिपरिषकहरूको व्यवस्थाको क्षेत्रलाई प्रतिस्थापन पूरा गर्नको लागि प्रतिस्थापन पूरा गर्न।

फिडर क्याबिनेट 600 मिमी चौडा र 1000/1200 मिमी गहिरो, शीर्षमा एक स्वतन्त्र मुख्य बस कोठाको साथ, जुन उपकरण कोठाबाट पृथक छ। फ्रन्ट यन्त्र कक्षको प्रवर्धन उपकरणको उच्च स्थापना 722e (e = 2mm मिमी) हो, जुन पछाडिको केबल कक्षबाट पूर्ण रूपमा अलग गरिएको छ, कम्प्याक्ट मोनिटमेन्ट र लचिलो एकाई कन्फिगरेसनको साथ स्थापना क्याबिनेटको पूर्ण प्रयोग गर्दै। पछाडि केबल कोठाको ढोका छ, जुन स्थापना र मर्मतका लागि उपयुक्त छ। आगमन मन्त्रिपरिषद्को चौडाई आगमन एकाईको वर्तमान प्रवाहका अनुसार निर्धारण गरिएको छ। सिफारिश गरिएको चौडाई 40000/600 / / 0000/1000 मिलर, र क्याबिनेटको गहिराई 1000 मिमी हो।

● निन्द्रा प्रकार

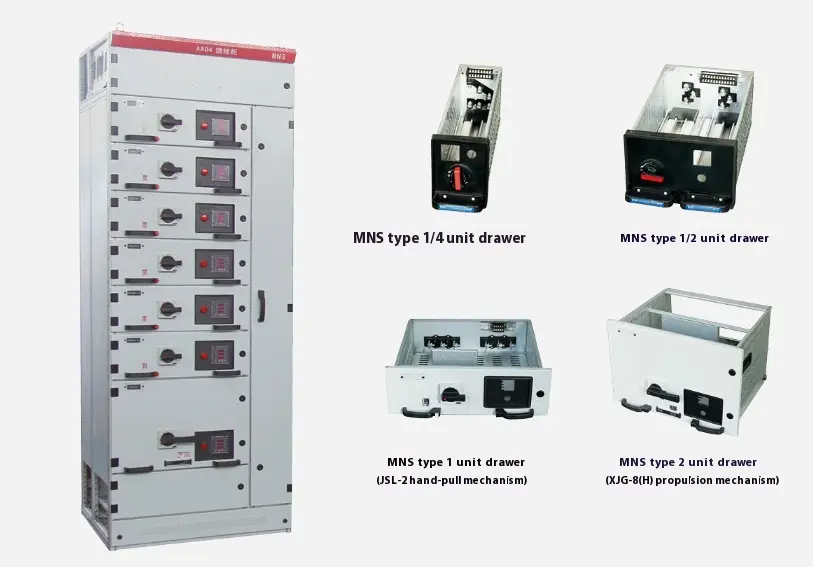

(1) 8E /: 4: jew उचाई स्पेसमा 4 ड्रयर एकाइहरू जम्मा गर्नुहोस्।

(2) .8e / 2: e उचाई स्पेसमा 2 ड्रयर एकाईहरू जम्मा गर्नुहोस्।

()) 8e: 8e Hee उचाई अन्तरिक्षमा ड्रकर एकाई भेला गर्नुहोस्।

()) 1 16e: 1 AE को उचाईमा दराज एकाई जम्मा गर्नुहोस् (400 मिमी)।

()) 24e 24e: 2ED को उचाईमा दराज एकाई जम्मा गर्नुहोस् (600 मिमी)। पाँच किसिमको नाराज एकाइहरू क्याबिनेटमा एक्लो मिलेर भेला हुन सक्छ, र मिश्रित सम्मेलनका लागि पनि प्रयोग गर्न सकिन्छ। एकल सम्मेलनको लागि मन्त्रिपरिषद्मा आन्तरिक संख्याको लागि तलको तालिका हेर्नुहोस् जुन एकल सम्मेलनको लागि मन्त्रिपरिषद्मा समायोजन गर्न सकिन्छ।

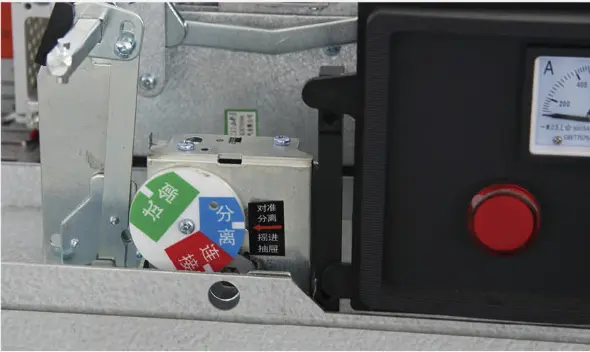

◆ विद्युतीय र ड्रयरको मेकानिकल इन्टिलोक

दराज एकाईमा एक भरपर्दो मेकानिकल इंशिलॉजिकल इन्टल रोलिंग स्थिति छ, जुन अपरेटिंग ह्यान्डल द्वारा नियन्त्रण गरिन्छ र स्पष्ट र सही बन्द, परीक्षण, ड्राइंग र एक्लोपेशि। अपरेटिंग मेकानिज्म को कार्य को लागी आंकडा हेर्नुहोस्। सुरक्षा सावधानीलाई सुदृढ पार्न, अपरेटिंग ह्यान्डल पोस्ट भएपछि प्याकेजहरू थप्न सकिन्छ, र तीनवटा लकहरूमा थप्न सकिन्छ, बायाँ आंकडामा देखाइएको छ। ड्रकर इकाई ठाउँमा छपछि, चित्र 4 र चित्र in मा सूचीबद्ध अपरेशन प्रकार्य र स्थिति संग कडा व्यवहार मा कदम चाल्नु पर्छ, अन्यथा संरचनात्मक भागहरु लाई बिगार्छ, त्यसैले कृपया यसलाई प्रयोग गर्दा ध्यान दिनुहोस्।

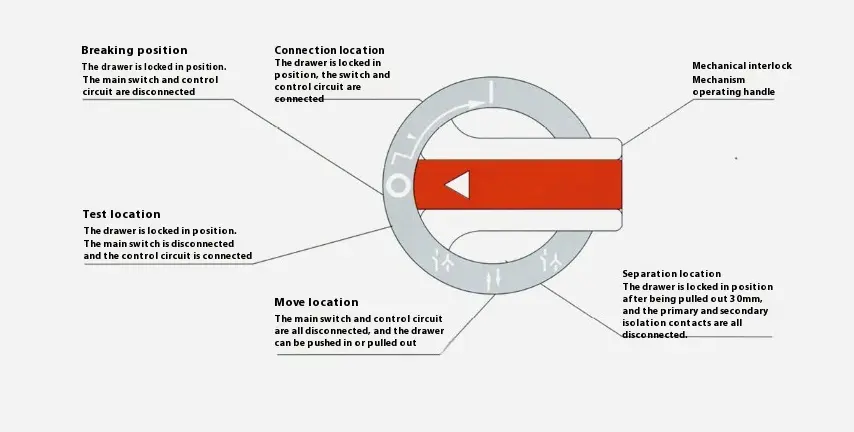

Me 8e 8e / and र 8e / 2 स्विच प्रकार्य सञ्चालन गर्नुहोस्

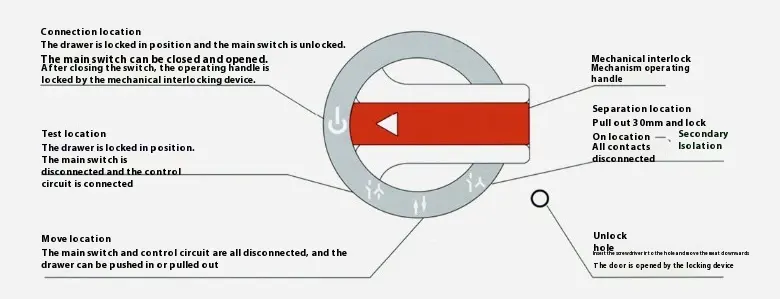

◆ 8 एओ रई 1 17e, 24e स्विच प्रकार्य सञ्चालन गर्ने

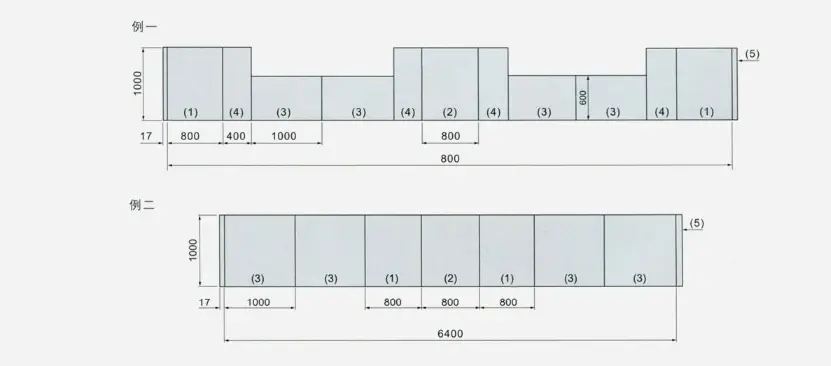

Mock संयोजन मोडको योजनाबद्ध रेखाचित्र

● स्थापना, प्रयोग र रखरखाव

1 जब उपकरण गन्तव्यमा आइपुग्छ, पहिले प्याकिंग बक्स पूर्ण भएको छैन कि भनेर जाँच गर्नुहोस्। यदि उपकरण तुरून्त स्थापना गरिएको छैन भने, यो सुख्खा र स्वच्छ स्थानमा भण्डारण गर्नुपर्दछ।

2 उपकरणलाई भित्ताबाट टाढा स्थापना गर्न सिफारिस गरिन्छ, वा यो भित्ताको बिरूद्ध स्थापना गर्न सकिन्छ। स्थापना फाउन्डेशन प्लेन समतल हुनुपर्दछ, र फाउंडेशनको च्यानल स्टिलको क्षैतिज त्रुटि 1/100 हो, र कुल लम्बाई विचलन 3 मिमी हो।

At। ग्रेड 8.8 को प्रयोग गर्न सिफारिस गरिन्छ।

Sally। केबल हेड म्यान र एक सेकेन्ड माध्यमिक क्षेत्रीयका लागि तामा जडानहरू एमसीसी योजनाको सामानहरू द्वारा आपूर्ति गरिएको छ। (तामाको जोर्नीहरूको चिसो प्रेस प्रशोधनमा अनुकूलन गर्न बहु-कोर लचिलो तारहरू माध्यमिक केबुलहरूको लागि सिफारिश गरिन्छ)।

The केबल जडान गरेपछि, साना जनावरहरूलाई मन्त्रिपरिषद्मा घोप्टोमा पुग्न र छोटो सर्किट दुर्घटना गराउन रोक्नका लागि उपकरण बन्द हुनुपर्दछ।

। स्थापना वा समायोजन पछि, सञ्चालनमा राख्नु अघि, निम्न निरीक्षणहरू र टेस्ट आवश्यक हुन्छ:

Interment इलेक्ट्रिकल उपकरणहरू वा उपकरणमा स्थापना गरिएको वाइरिंगलाई नियन्त्रणको आवश्यकताहरू पूरा गर्नुहोस्।

▶ विभिन्न स्विचहरूको म्यानुअल अपरेसन लचिलो हुनेछ, असामान्यता वा जाममिंग बिना।

Accorme कि यांत्रिक अन्तरबन्दी संयन्त्र र इलेक्ट्रिक अन्तरबर्भिंग उपकरण सही र विश्वसनीय र विश्वसनीय छन्, जसले प्रणाली आवश्यकताहरू पूरा गर्नुपर्दछ।

▶ मुख्य सर्किटहरूको इन्सुलेसन प्रतिरोध र नियन्त्रण सर्किटले तोकिएको आवश्यकताहरू पूरा गर्दछ।

▶ उपकरणमा स्थापना गरिएको इलेक्ट्रिकल उपकरणहरू राम्रो सम्पर्कमा रहेको छ कि छैन जाँच गर्नुहोस् र विद्युतीय उपकरणको प्राविधिक आवश्यकताहरू पूरा गर्दछ।

▶ उपकरण भित्र कुनै विदेशी पदार्थ छ कि छैन जाँच गर्नुहोस् कि विभिन्न भागहरूको माउन्टिंग स्क्रूहरू ढीला छन्।

Loce पुल-आउट MCC को लागि अपरेटिंग निर्देशनहरू:

(1) ड्रयरको तल पछि मात्र गाईडहरू सही रूपमा प्रवेश गर्दछ यो मन्त्रिपरिषद्मा धकेल्न सकिन्छ, अन्यथा ड्रअर बिग्रन सकिन्छ वा बाहिर निकाल्नेछ।

(2) चित्र 4 हेर्नुहोस् ke or / and र 8e / 2 ड्रअलहरूको प्यानलहरूको लागि हेर्नुहोस्। काँढाको स्थितिबाट "O" कार्य स्थितिमा "I" बाट एर्रोले संक्रमण गर्दछ कि अपरेटिंग ह्याण्डल पहिले धकेल्नु पर्छ र त्यसपछि "O" बाट घुमाउनु पर्छ। जब फर्कन्छ, त्यहाँ यसलाई धकेको लागि आवश्यक छैन, ह्यान्डललाई "I" लाई "I" मा बदल्नुहोस्, र जान दिएपछि ह्यान्डल।

()) मानौं 1 24e ड्रअर प्यानलका प्रतीकहरू र प्रकार्यहरूको लागि चित्र 5 हेर्नुहोस्। जब ह्यान्डलले काम गर्ने स्थितिमा पुग्छ, संयन्त्रले मुख्य स्विचमा यांत्रिक लक रिलीज गर्दछ, र त्यसपछि मुख्य स्विच बन्द र खोल्न सकिन्छ। जहाँसम्म, जब मुख्य स्विच बन्द हुन्छ, अन्तरबिंग संयन्त्रको ह्यान्डल संचालित हुन सक्दैन। त्यहाँ तल्लो दायाँ कुनामा ढोकामा एउटा सानो प्लास्टिक कभर छ जुन चिन्ह पूरा गर्दछ, जुन ढोकाको अनलक गर्ने संयन्त्र हो। अपरेशन प्रक्रिया निम्नानुसार छ: जब ड्रयर काम गर्ने स्थितिमा छ, यदि तपाईं ढोका खोल्न चाहनुहुन्छ भने, पहिले सानो कभर बाहिर निस्किनुहोस् र नक्काशीलाई ढोका खोल्न अगाडि बढ्नुहोस्। ढोका खोल्दै सानो प्लास्टिकको कभर कभर गर्न निश्चित गर्नुहोस्, अन्यथा मूल सुरक्षा स्तर नष्ट हुनेछ।

● यातायात र उपकरणहरूको भण्डारण

▶ उपकरणलाई टिप्च गर्न अनुमति छैन र गम्भीर कम्पन भोग्नुपर्दैन।

An अनप्याक गरिसकेपछि उपकरण खडा गर्दा यातायात कोण प्लेट प्रयोग गर्नुपर्दछ, र दुई स्टील तारहरू र डोरीको कोण ≤1200 हुनुपर्दछ। यदि एक फोर्कलिफ्ट ट्रक, रोलर वा crowbar प्रयोग गरीन्छ, यसलाई उपकरणको अन्डरफ्रेममा सिधा गर्न अनुमति छैन।

▶ जब उपकरण ठाउँमा स्थापना भएको छ, यदि तपाईं छोटो दूरीको लागि स्थिति सार्न चाहनुहुन्छ भने, तपाईं यसलाई चेसिसको चार कुनामाहरू चलाउन सक्नुहुन्छ।

▶ इलेक्ट्रिकल उत्पादनहरू र भागहरूलाई उपकरणमा विघटित हुन अनुमति छैन।

The वर्षालाई भिजेको हुनबाट रोक्नु पर्छ, र परिवेशको तापक्रम यस नमूनाको प्रासंगिक प्रावधानको आधारमा हुनुपर्दछ।

● उत्पादनहरूको पूर्णता

MNS प्रकार कम भोल्टेज शक्ति वितरण मन्त्रिपरिषद्को साथ प्याकिंग सूची, उत्पाद प्रमाणपत्र, उत्पाद निर्देशन मैन्युगहरू र समर्थित सूची अनुसार प्रदान गरिएको ढोका कुञ्जी र अतिरिक्त भागहरू संलग्न छन्।
