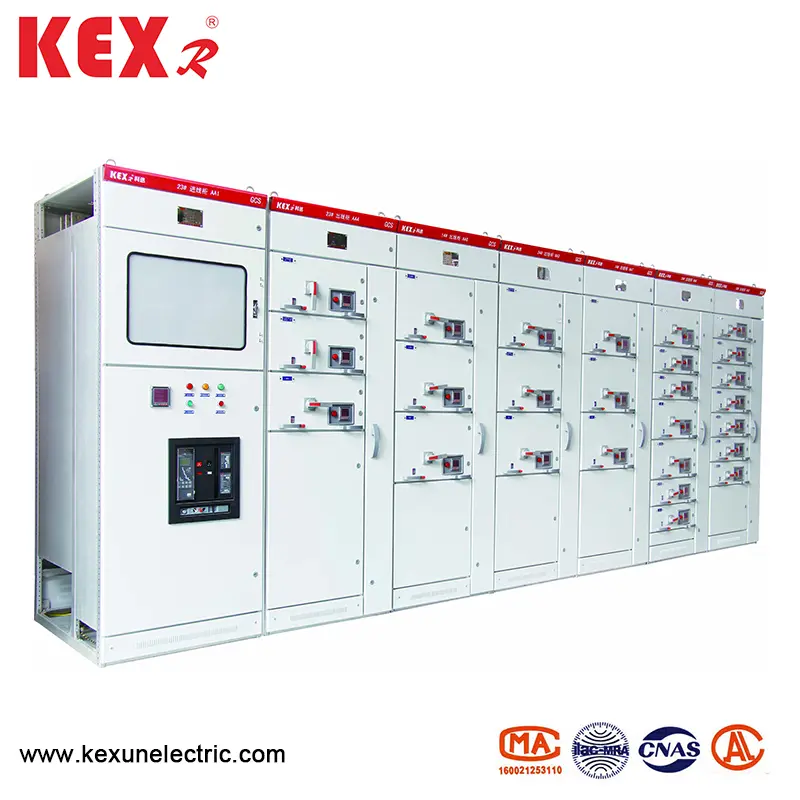

कम भोल्टेज पूर्ण सेट

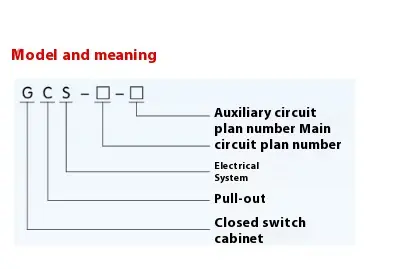

● मोडेल अर्थ

● आधारभूत प्यारामिटरहरू

● मुख्य संरचना

▶ GCS को मुख्य फ्रेमले कम भोल्टेज पूर्ण सेट अपनाई ①mf प्रकार खुला धारा स्टील 20 मिलीग्राम र qumme.2mm र qummmememememe.2mm को मोडललाई स्थापना गरेको छ, त्यसैले आन्तरिक स्थापना लचिलो र सुविधाजनक छ।

▶ मुख्य फ्रेम दुई विधानसभामा डिजाइन गरिएको छ, अर्थात्, पूर्ण रूपमा भेला हुने संरचना र आंशिक रूपमा वेल्ड गरिएको संरचना (साइड फ्रेम र क्रस बीम) प्रयोग गर्नका लागि।

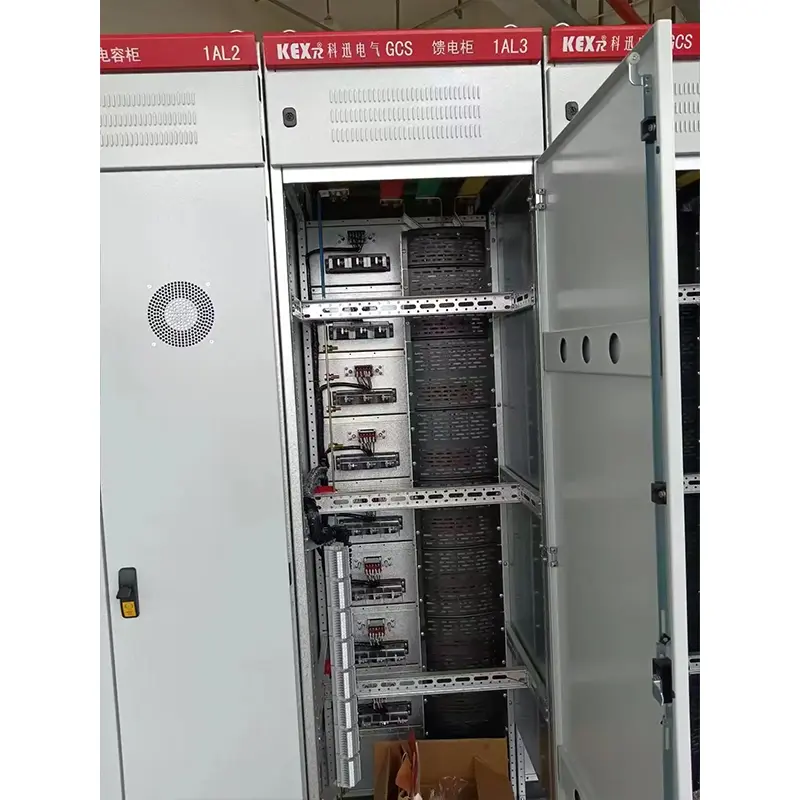

▶ उपकरणको प्रत्येक कार्यात्मक कोठा एक अर्काबाट पृथक छ, र यसको डिब्बेहरू कार्यात्मक एकाई कोठा, बस कोठा र केबल कोठामा विभाजित छन्। प्रत्येक कक्षको कामहरू अपेक्षाकृत स्वतन्त्र छन्।

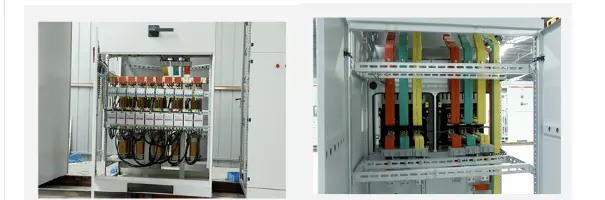

The तेर्सो मुख्य बसले मन्त्रिपरिषद्को तेर्सो रूपमा व्यवस्थित गरिएको छ, जुन यन्त्रको मुख्य सर्किट बनाउने आधारभूत उपाय उच्च छोटो सर्किट शक्ति छ।

▶ केबल डिब्बेको डिजाइनले केबुलहरूको लागि माथि र तल जान केबुलहरूको लागि धेरै सुविधाजनक बनाउँदछ।

▶ उपकरणको सामान्य मन्त्रिपरिषक (तल तालिका हेर्नुहोस्):

● GCS को स्थापना र प्रयोग कम भोल्टेज पूर्ण सेट सेट

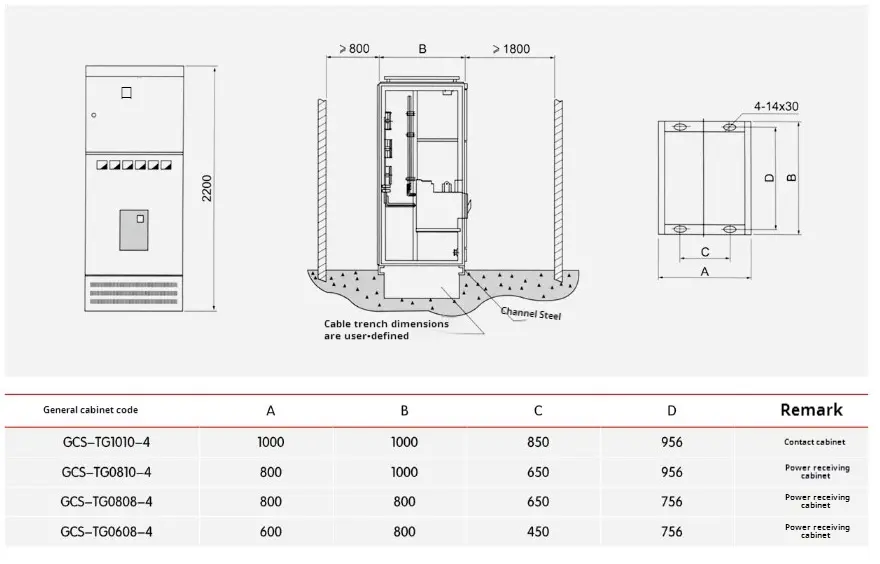

Prods उत्पादनहरू प्राप्त गर्ने ठाउँमा आइपुगेपछि उनीहरूले पहिले प्याकेज अक्षुण्ण छ कि भनेर जाँच गर्नुपर्दछ। यदि समस्याहरू फेला पर्यो भने, उनीहरूले व्यापार रेकर्डहरू बनाउने सम्झौताको समाधानलाई तुरुन्त सूचित गर्नुपर्दछ, सँगैका विश्लेषण गर्नुहोस्, भिसार र पछि पछि डिल गर्नुहोस्। उत्पादनहरूको लागि जुन तुरून्त स्थापना गरिएको छैन, तिनीहरूलाई उपयुक्त स्थानमा राख्नुपर्दछ र सामान्य प्रयोगको सर्तहरू र विद्युतीय उपकरणका लागि अस्थायी भण्डारण नियमहरूको आवश्यकता अनुसार राख्नुपर्दछ। 1 स्थापना गरिएको स्किन्मिटिक रेखाचित्र अनुसार उत्पादन स्थापना हुनेछ (संलग्न फिगर हेर्नुहोस्)। फाउन्डेसन च्यानल स्टील र बोल्टहरू जब बोल्ट फिक्सिंग विधि अपनाईन्छ प्रयोगकर्ता द्वारा प्रदान गरिनेछ। जब मुख्य बसले जडित छ, यदि सतह यातायात, भण्डारण र अन्य कारणले गर्दा असमान छ भने, यो जडान र फास्टिंग अघि समेत समेट्नु पर्छ।

◆ जब उपकरणहरू छुट्टै वा स्तम्भमा स्थापित हुन्छन्, उनीहरूको ठाडोपन, क्याबिनेटको सतह र क्याबिनेटहरूको अवसरहरू तल तालिकामा आवश्यकताहरू पूरा गर्दछ।

◆ gcs प्रकारले कम भोल्टेज पूर्ण सेट पछि निरीक्षण र निरीक्षण

स्थापना र अगाडि राख्नु अघि

(1) मन्त्रिपरिषद्को शीर्ष पेन्ट वा अन्य कभर सामग्रीहरू (जस्तै प्लास्टिक स्प्रेइंग) कि पर्दैन कि होइन भनेर जाँच गर्नुहोस्, र मन्त्रिपरिषद् सुख्खा र सफा छ।

(2) कितान्त्रिक कम्पोनेन्टहरूको अपरेटिंग संयन्त्र लचिलो छ कि छैन लचिलो छ, र त्यहाँ कुनै जत्तीब वा अत्यधिक अपरेटि are बल हुनु हुँदैन।

()) मुख्य इलेक्ट्रिकल उपकरणहरूको मुख्य र सहायक सम्पर्कको अन-अफ भरपर्दो र सही छ।

()) ड्रअल वा ड्रउट संयन्त्र लचिलो र प्रकाश हुनुपर्दछ, जमका र टक्कर बिना।

()) ड्रअर वा ड्रउट संरचनाको धान वा स्थिर सम्पर्कको केन्द्र रेखा लगातार हुनुपर्दछ, र सम्पर्कहरू नजिकको सम्पर्कमा हुनुपर्दछ। मुख्य र सहायक सम्पर्कहरू सम्मिलित गहिराइले आवश्यकताहरू पूरा गर्नुपर्दछ। मेकानिकल अन्तर्रिक वा विद्युतीय: प्रतिक्रिया कार्य सही छ, र लक गर्ने वा रिलीज भरपर्दो हुनुपर्दछ।

()) उही आकारको ड्रअलहरू जमिन र टक्कर बिना पूर्ण सुविधाजनक सुविधाजनक हुन्छ।

()) ड्रअरर बीचको मूर्मिने सम्पर्क र मन्त्रिपरिषद्को नजिकको सम्पर्कमा हुनुपर्दछ। जब दराजमा धमिलो हुन्छ, दराजको ग्राउन्ड सम्पर्क मुख्य सम्पर्क हुनु अघि सम्पर्क गरिन्छ, र जब यो बाहिर तानिन्छ, मुख्य सम्पर्क पछि उत्पत्ति गर्ने सम्पर्क विच्छेदन हुन्छ।

()) उपकरणको क्यालिब्रेसन, रूपान्तरण अनुपात र ट्रान्सफार्मर को पोर्टिओ सही हुनेछ।

()) फ्यूज कोर विशिष्टता ईन्जिनियरियरियन डिजाइनको आवश्यकताहरू पूरा गर्नुपर्दछ।

(10) सुरक्षाको रेटिंग र सेटिंग सही र भरपर्दो हुनेछ।

(11) ईन्स्कोलेशन प्रतिरोध मूल्य मापन गर्न 1000 वुजमेमनेटर प्रयोग गर्नुहोस् 1m भन्दा कम नभई।

(12) प्रत्येक बसबारको जडान राम्रो हुनेछ, र विवादास्पद समर्थन (स्थापना भागहरू र अन्य सामानहरू दृढ र विश्वसनीयता हुनेछ।

A GCS को सावधानीहरूको सावधानी अपनावर्ती कम भोल्टेज पूर्ण सेट गर्नुहोस्

▶ उपकरण कम भोल्टेज पूर्ण सेट हो जुन पर्खाल विरुद्ध स्थापित गरिएको छैन, अगाडिबाट र दुबै पक्षमा कायम राखियो। केवल योग्य पेशेवरहरूले अपरेशन, निरीक्षण र मर्मतका लागि मर्मत च्यानल र क्याबिनेटको ढोका प्रविष्ट गर्न वा खोल्न सक्दछन्।

▶ हवाइ स्विच र मोल्ड गरिएको केस सर्किट ब्रेकरहरू अलग गरिएको छ र धेरै पटक बन्द गरिएको छ, विशेष गरी छोटो सर्किट बिग्रिंग र कार्बन प्रतिरोध बढ्नेछ। तसर्थ, तिनीहरू सर्किट ब्रेकरहरूको निर्देशन म्यानुअल सीमामा कायम राख्नु पर्छ।

▶ स्थापना र रखरखाव पछि, डिब्बा र कार्यात्मक एकाइहरू बीचको पृथक रूपमा उपकरणको राम्रो कार्यात्मक बिभिन्नता सुनिश्चित गर्न र गल्ती विस्तार गर्न रोक्नको लागि कडाईका साथ जाँच गर्नुपर्दछ।

● उत्पाद प्याकेज

निर्माताले निम्न कागजातहरू र अन्य सामानहरू प्रदान गर्दछ जब आपूर्ति गर्दछ:

▶ उपकरण सूची

▶ उत्पादन प्रमाणपत्र

▶ प्रयोगको लागि निर्देशनहरू

▶ कारखाना परीक्षण रिपोर्ट

▶ प्रासंगिक विद्युतीय रेखाचित्र

▶ क्याबिनेटको ढोका कुञ्जीहरू, अपरेटिंग ह्यान्डल र स्पेयर पार्ट्स सम्झौतामा निर्दिष्ट गरियो।

मुख्य कम्पोनेन्टहरूको स्थापना निर्देशनहरू

● अर्डर गर्ने निर्देशनहरू

GCS को अर्डर अनुबंध क्युटेराई पूर्ण सेटमा निम्न सामग्रीहरू समावेश गर्दछ:

▶ उत्पादनको पूर्ण मोडेलले मुख्य सर्किट योजना नम्बर र सहायक सर्किट योजना नम्बर समावेश गर्दछ।

▶ मुख्य सर्किट प्रणालीको संयोजन अनुक्रम आराग

▶ इलेक्ट्रिकल स्लाइजेटिक रेखाचित्र सहायक सर्किट

The क्याबिनेटमा कम्पोनेन्टहरूको सूची

▶ प्यारामिटरहरू जस्तै भोल्टेज, वर्तमान र समय सर्किटमा।

▶ अन्य विशेष तालिका उत्पादनको सामान्य प्रयोगको साथ असंगत हुन्छ।
