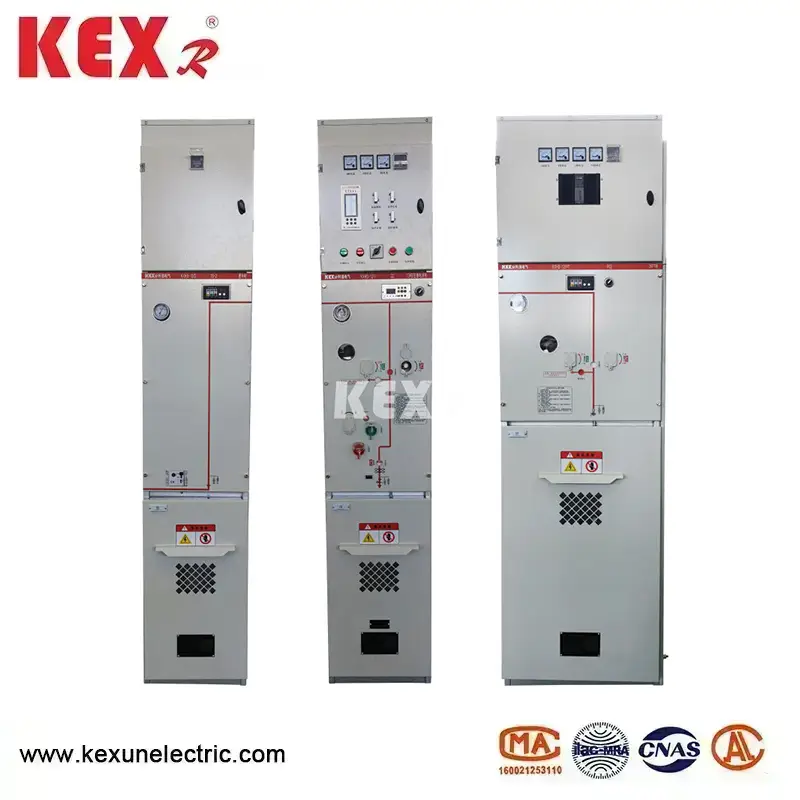

वातावरण मैत्री ग्यास इन्सुलेट स्विचगियर क्याबिनेट
चाइना फ्याक्ट्री केक्सुन इलेक्ट्रिक कं, लिमिटेड द्वारा उत्पादित वातावरण मैत्री ग्यास इन्सुलेट स्विचगियर क्याबिनेटमा सरल संरचना, लचिलो सञ्चालन, भरपर्दो इन्टरलकिङ र सुविधाजनक स्थापनाको विशेषताहरू छन्, र विशेष गरी सहरी आवासीय क्षेत्रहरूमा विद्युत वितरणको लागि उपयुक्त छ, साना माध्यमिक सबस्टेशनहरू, सी-बक्सिङ स्टेशनहरू, सब-बक्स, औद्योगिक स्टेशनहरू। खानी उद्यम, सपिङ मल, एयरपोर्ट, सबवे, पवन ऊर्जा उत्पादन, अस्पताल, स्टेडियम, रेलवे, सुरुङ र अन्य ठाउँहरू।
मोडेल: KXHB-12
ब्रान्ड: KEXR
मोडेल: KXHB-12
ब्रान्ड: KEXR

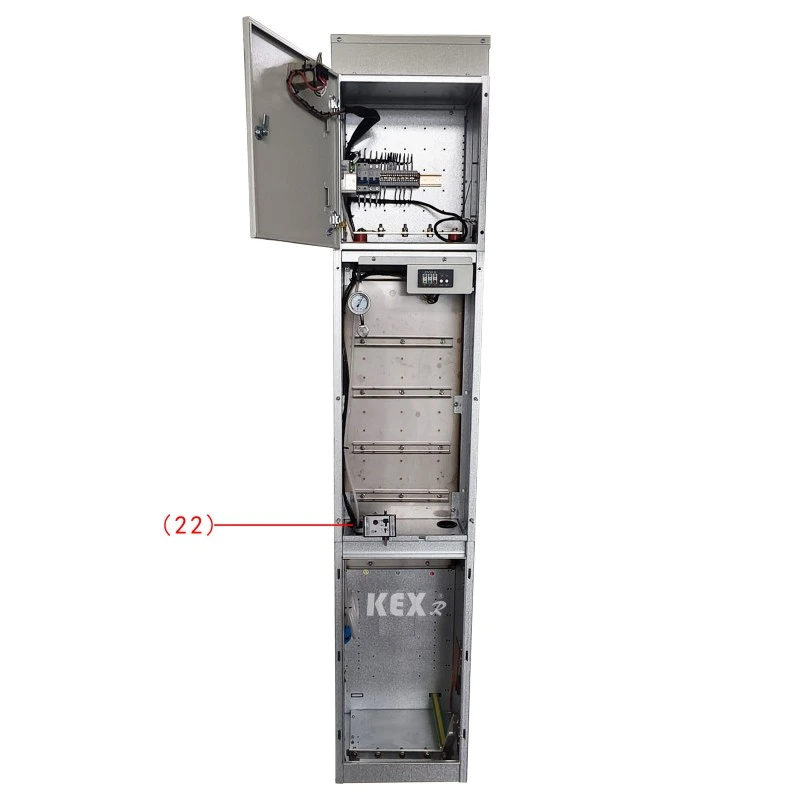

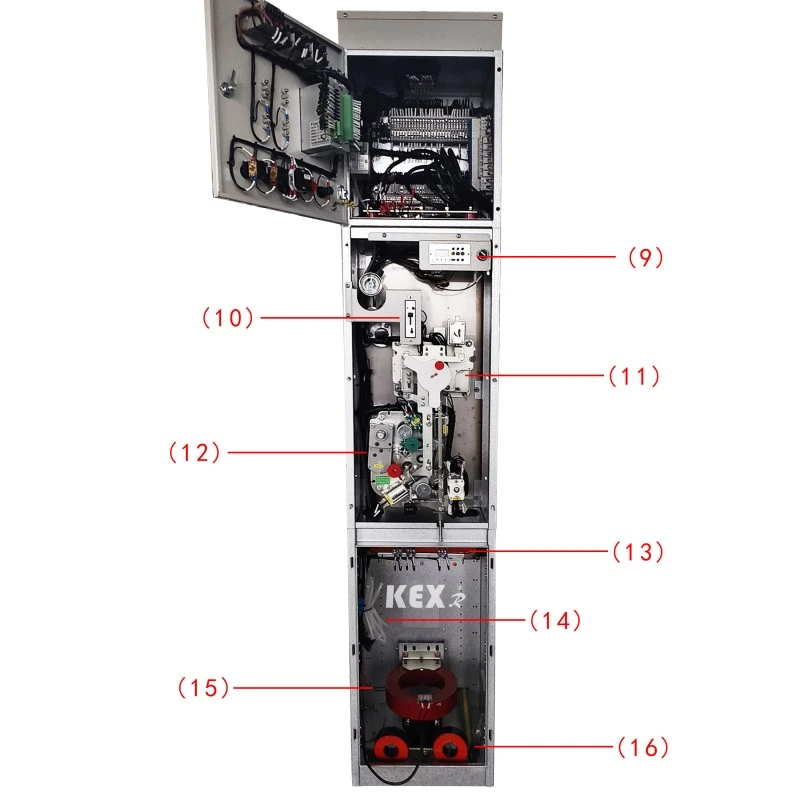

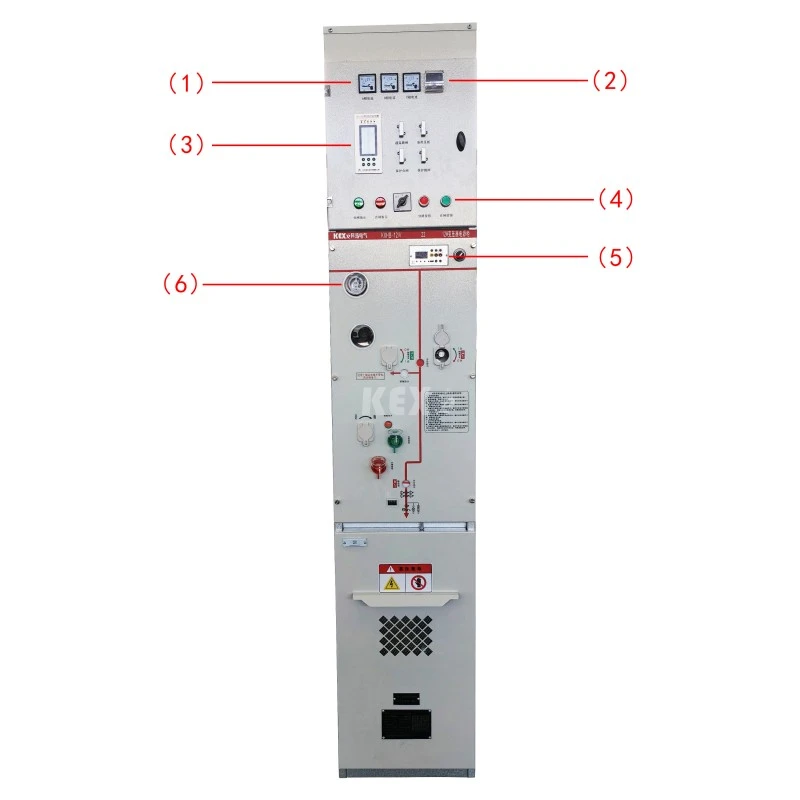

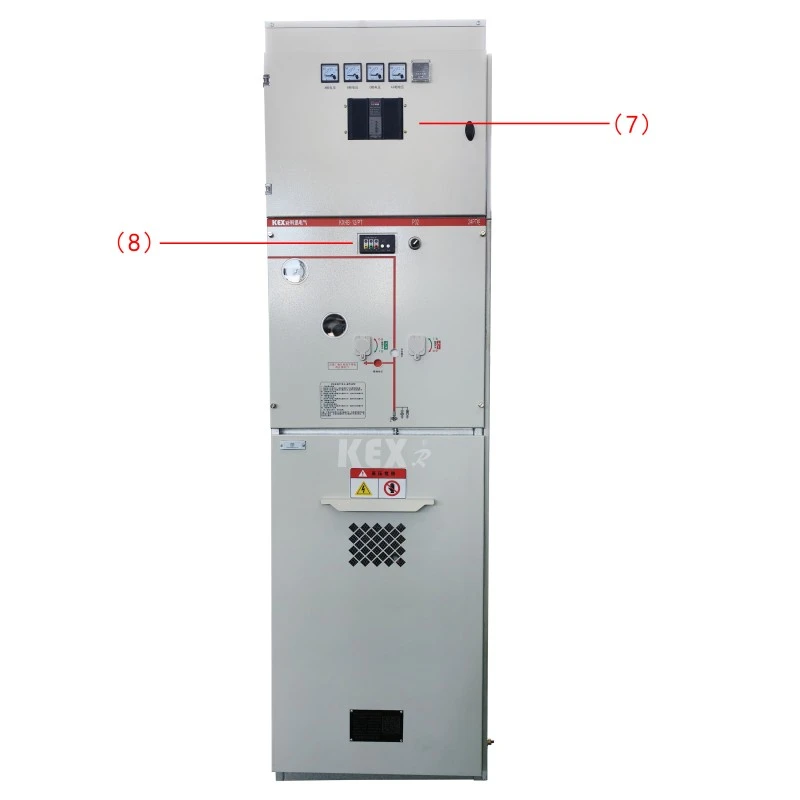

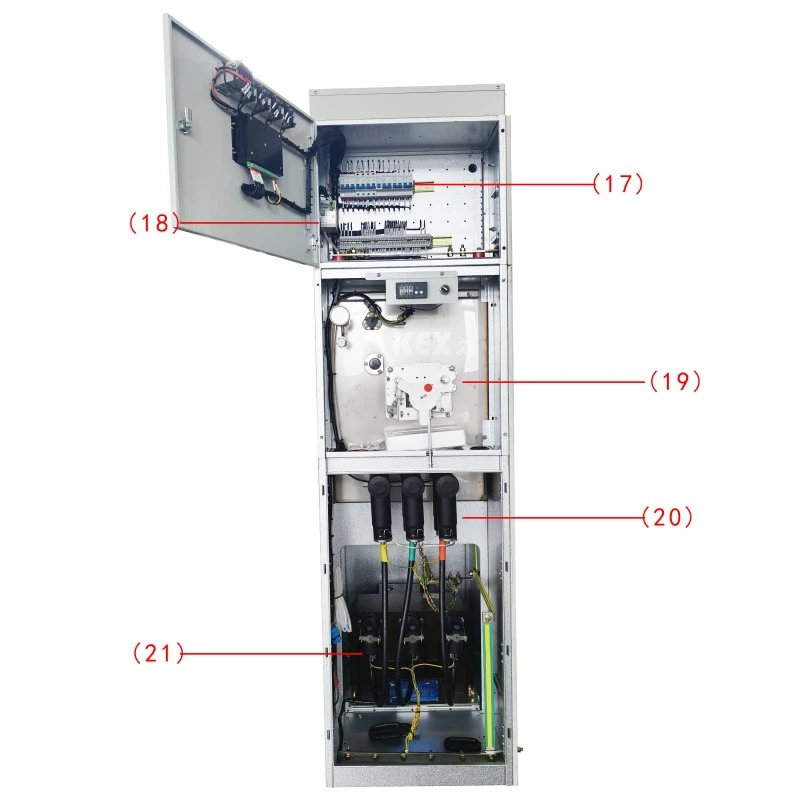

● अवयवहरू

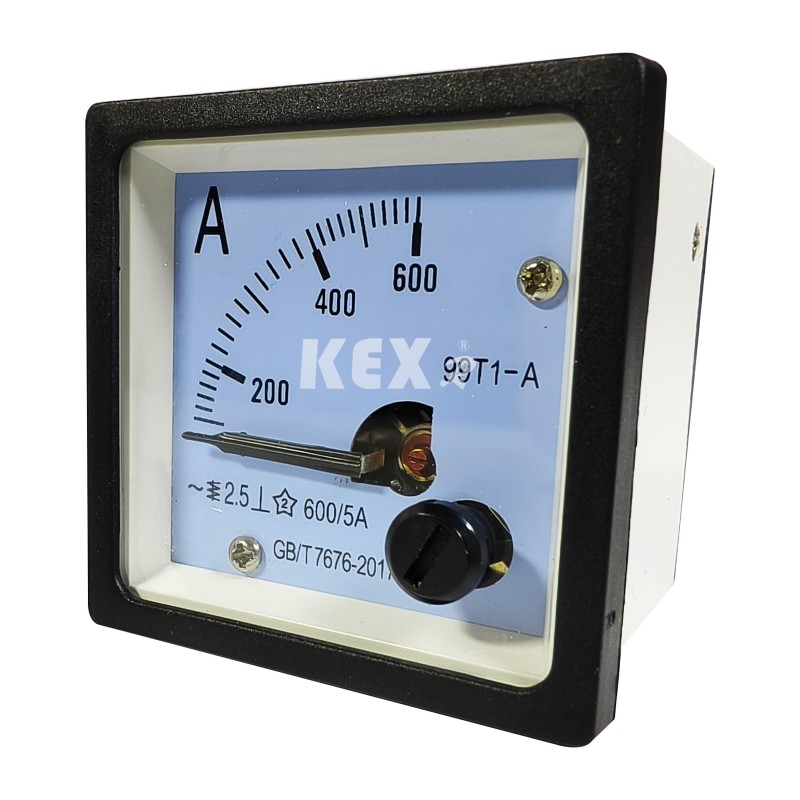

1. एमिटर

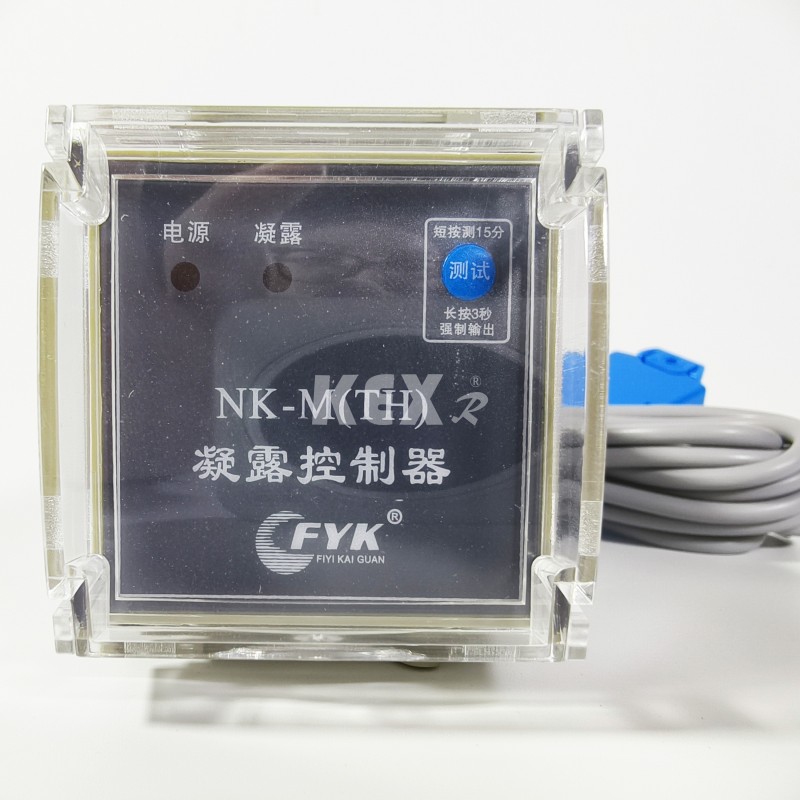

2. संक्षेपण नियन्त्रक

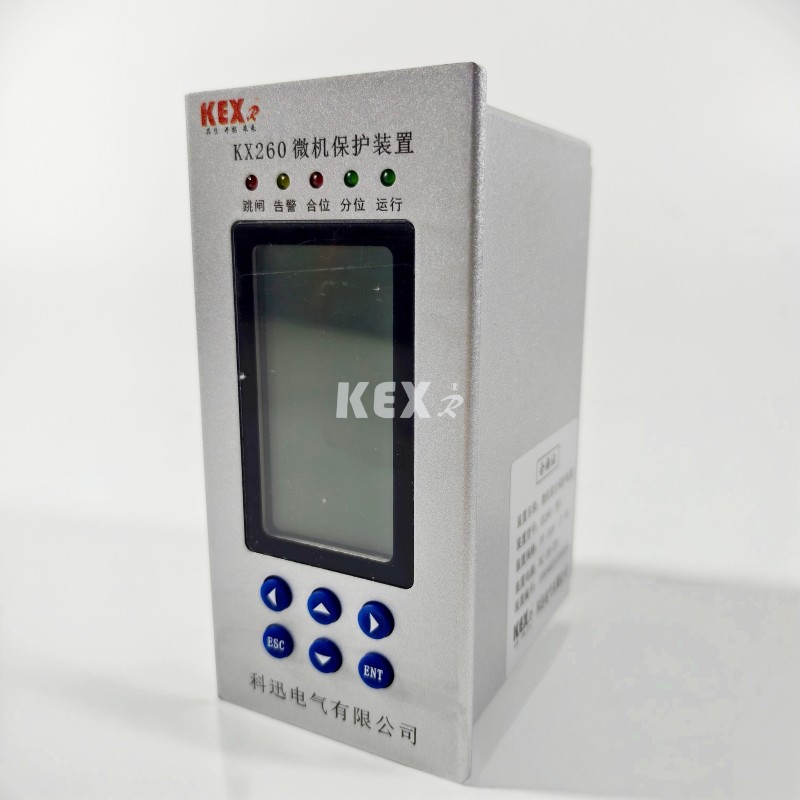

3. माइक्रो कम्प्युटर सुरक्षा उपकरण

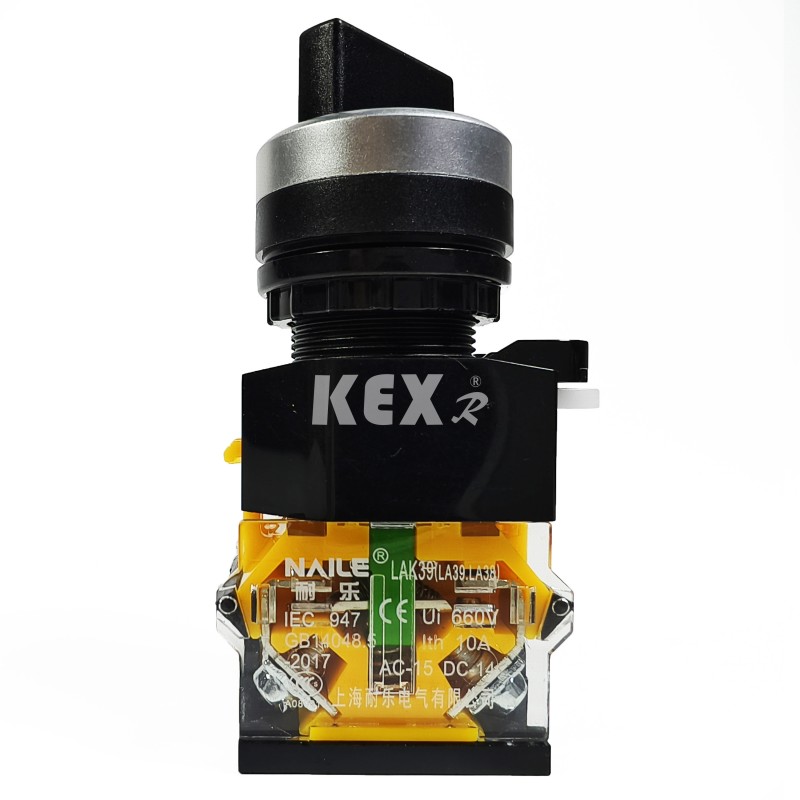

4. बटन

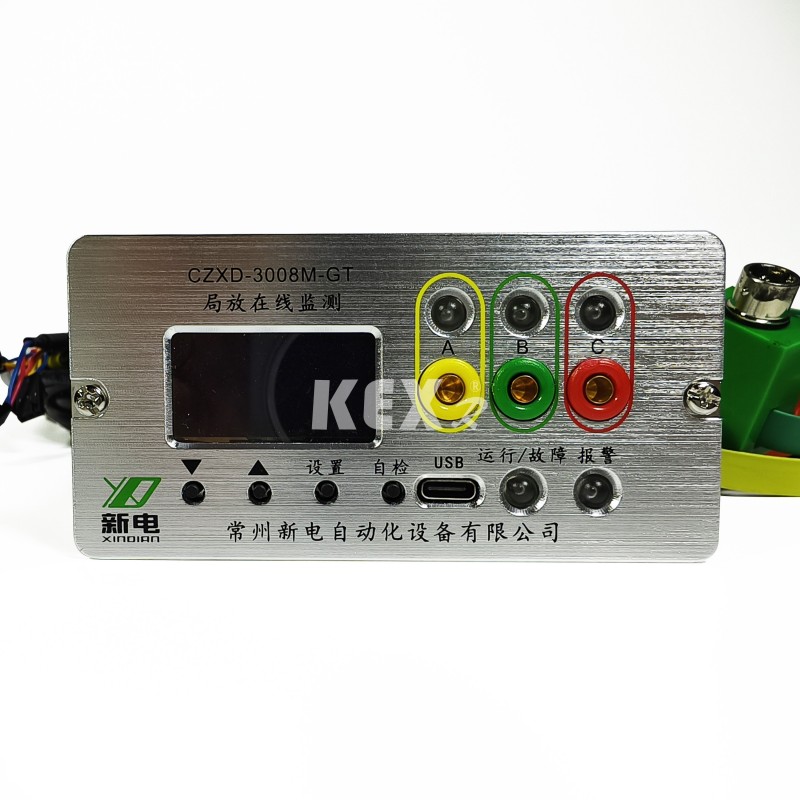

5. आंशिक डिस्चार्ज डिटेक्टर

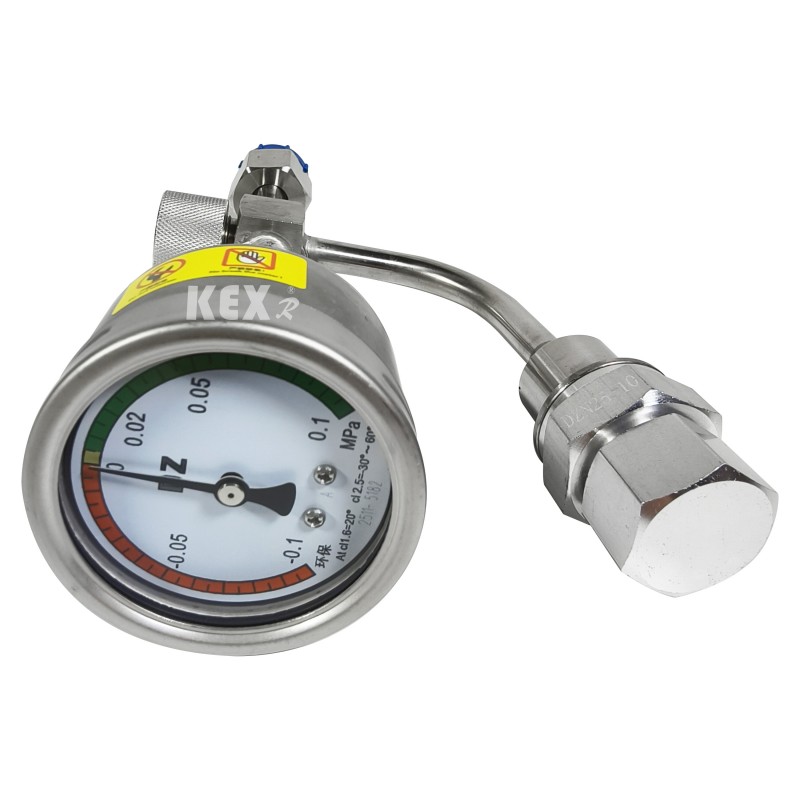

6. ब्यारोमिटर

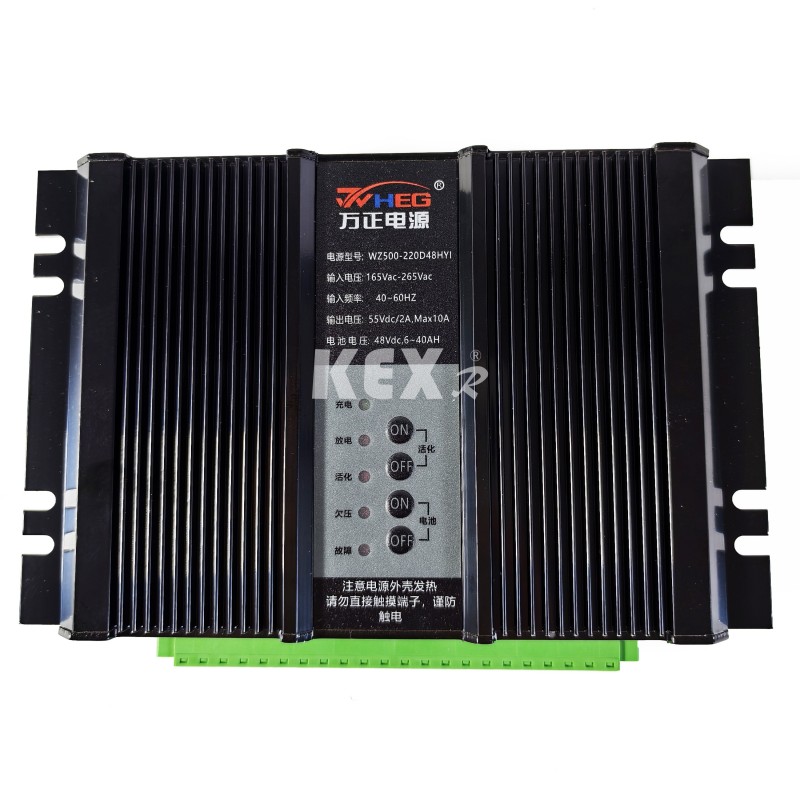

7. विद्युत आपूर्ति

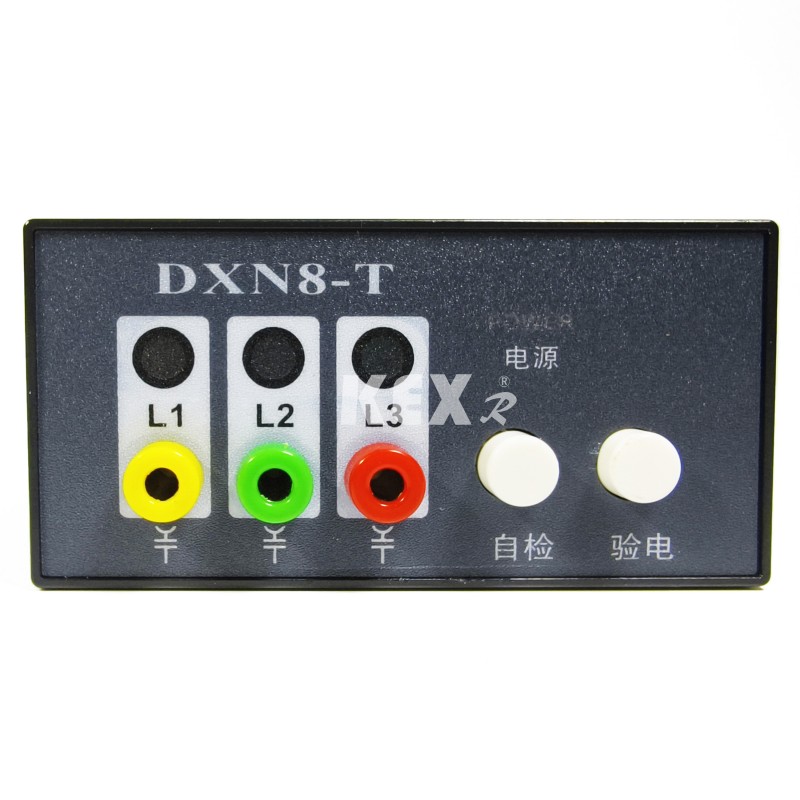

8. चार्ज गरिएको डिस्प्ले

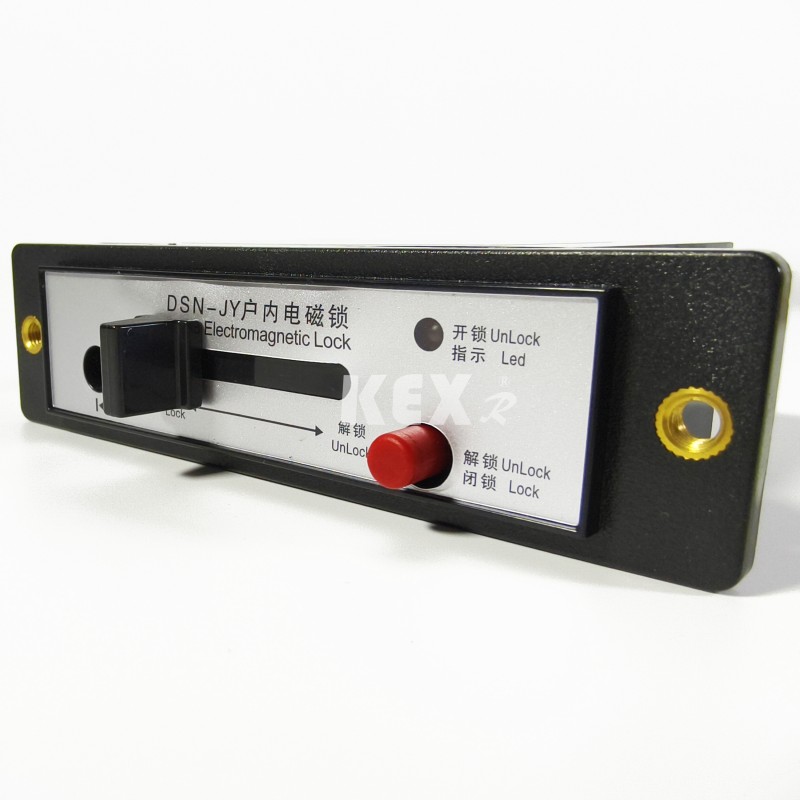

10. विद्युत चुम्बकीय लक

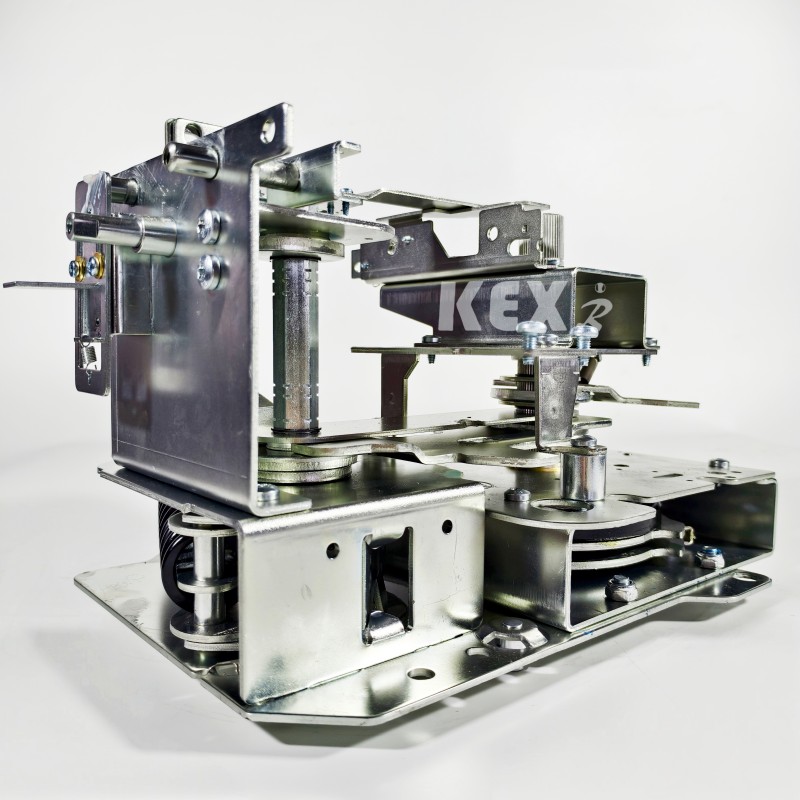

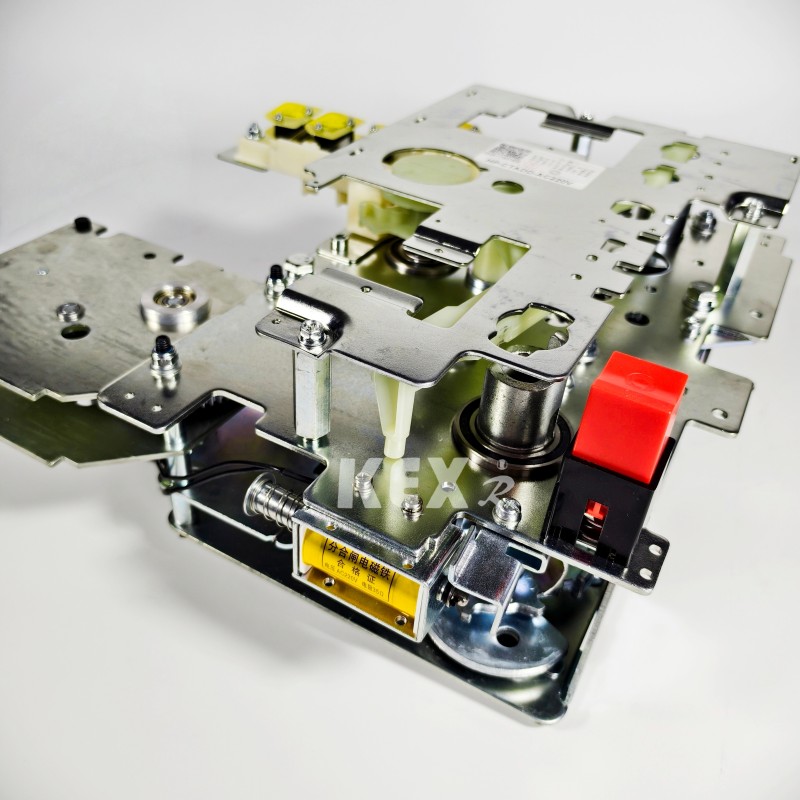

11. म्यानुअल सञ्चालन संयन्त्र
12. विद्युत परिचालन संयन्त्र

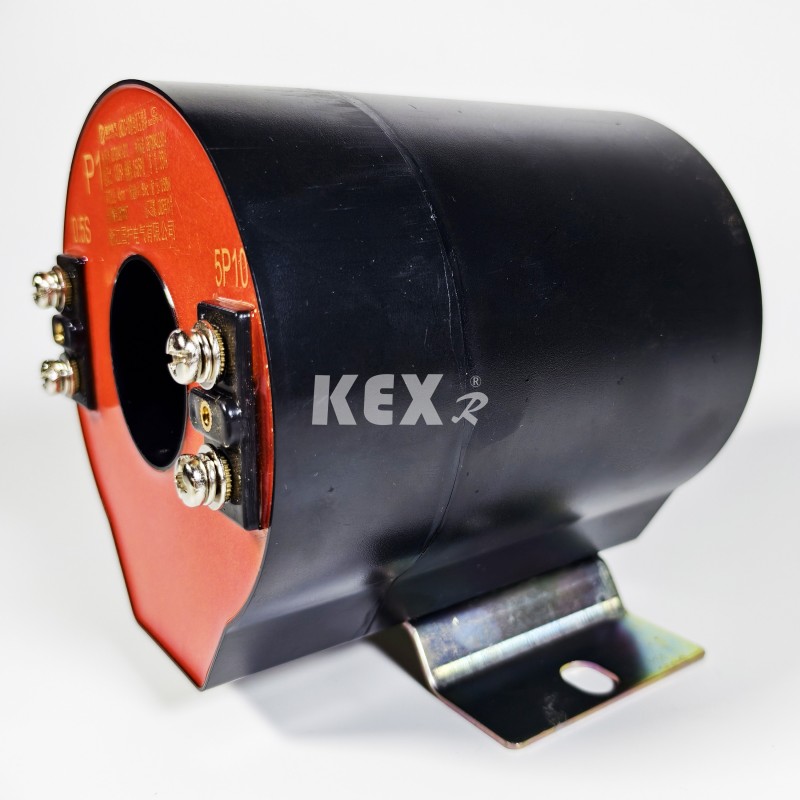

16. CT

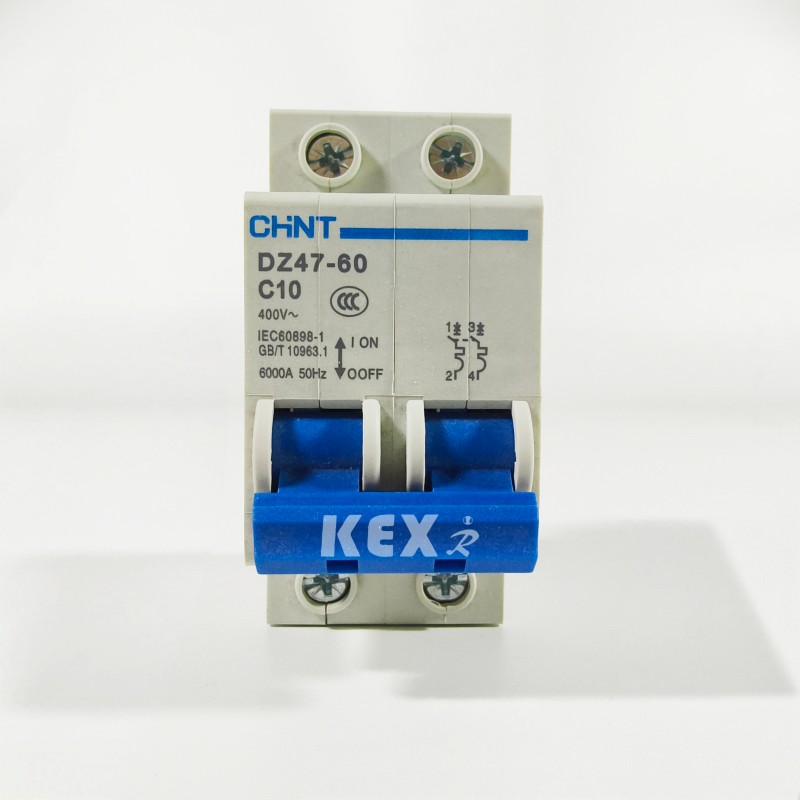

17.MCB

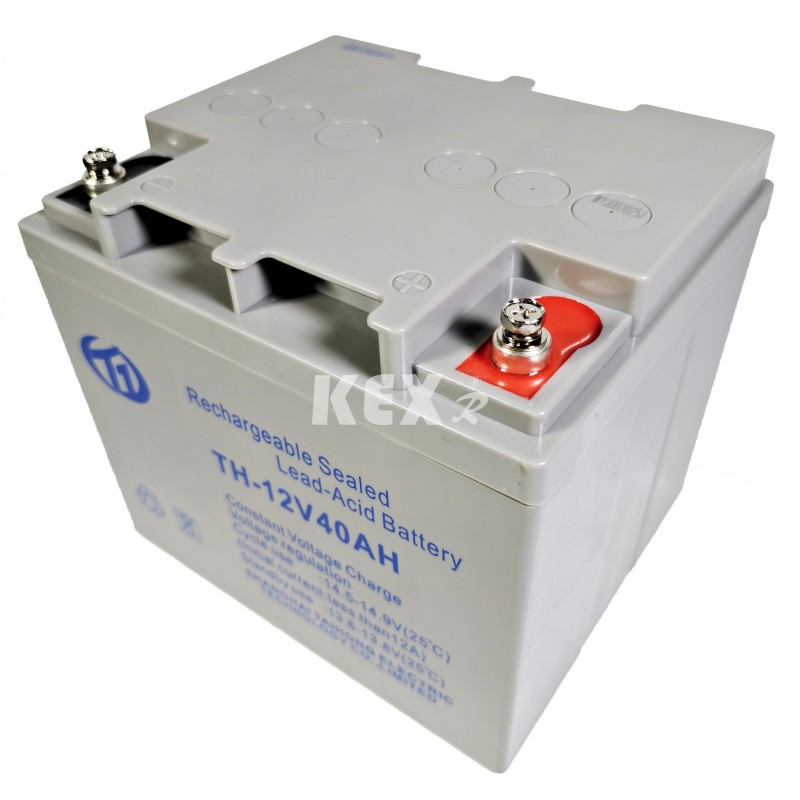

18. भण्डारण ब्याट्री

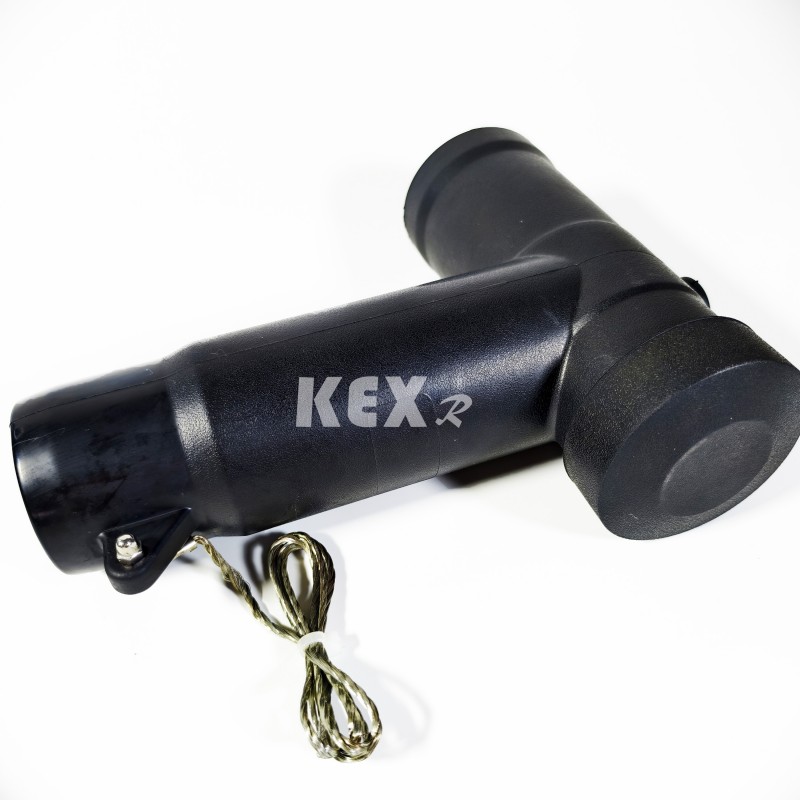

20. केबल प्लग
● प्रयोगका सर्तहरू
◆ तापमान ： -25 ~ 45 ℃
◆ अधिकतम दैनिक तापमान: 35 ℃
◆ IP डिग्री: चार्ज गरिएको बडी सील IP67, क्याबिनेट खोल IP4x स्विच गर्नुहोस्
◆ वातावरणमैत्री ग्यास इन्सुलेट स्विचगियर क्याबिनेटको वरपरको हावा संक्षारक दहनशील ग्यास र पानीको बाफले स्पष्ट रूपमा प्रदूषित हुनु हुँदैन।
◆ त्यहाँ कुनै बारम्बार हिंसात्मक कम्पन स्थान छैन, र कठोर भागहरू अन्तर्गत कठोरता डिजाइनले विभिन्न आवश्यकताहरू पूरा गर्दछ।
● मानकहरू
KXHB-12 प्रकारको वातावरणमैत्री ग्यास इन्सुलेट स्विचगियर क्याबिनेटले तलका मापदण्डहरू पूरा गर्दछ
◆ उच्च भोल्टेज स्विचगियर र कन्ट्रोलगियरको लागि GB/T 1022 मापदण्डहरूको सामान्य प्राविधिक आवश्यकताहरू। ◆ GB/T39063640.5kV AC धातु संलग्न स्विचगियर र नियन्त्रण उपकरण।
◆ GB/T1985 उच्च भोल्टेज एसी अलग गर्ने स्विच र ग्राउन्डिङ स्विच
◆ GB/T38043.6-40.5kV AC उच्च भोल्टेज लोड स्विच
◆ GB/T1984 उच्च भोल्टेज AC सर्किट ब्रेकर
◆ GB/T4208 आईपी कोड खोल सुरक्षा स्तर
◆ GB/T7354 आंशिक डिस्चार्ज मापन
◆ GB/T311.1 इन्सुलेशन समन्वय भाग 1: परिभाषा, सिद्धान्त र नियमहरू
● पर्यावरण अनुकूल ग्यास इन्सुलेट स्विचगियर क्याबिनेटको प्राविधिक प्यारामिटर तालिका
◆ सर्किट ब्रेकर क्याबिनेट
|
वस्तु |
एकाइ |
डाटा |
|||
|
मूल्याङ्कन भोल्टेज |
KV |
12 |
|||
|
मूल्याङ्कन गरिएको आवृत्ति |
HZ |
50 |
|||
|
मूल्याङ्कन गरिएको इन्सुलेट स्तर |
1 मिनेट काम आवृत्ति सामना भोल्टेज |
जम्मा गर्न, चरण देखि चरण |
KV |
42 |
|
|
ब्रेक |
48 |
||||
|
प्रकाश आवेग प्रतिरोध भोल्टेज (शिखर) |
जम्मा गर्न, चरण देखि चरण |
KV |
75 |
||
|
ब्रेक |
85 |
||||
|
१ मिनेट पावर फ्रिक्वेन्सी सहायक/नियन्त्रण सर्किटको भोल्टेज (जमिनमा) |
KV |
2 |
|||
|
मूल्याङ्कन गरिएको वर्तमान |
A |
630 |
|||
|
मूल्याङ्कन गरिएको छोटो अवधिको प्रतिरोध वर्तमान (भर्चुअल मान) |
मुख्य सर्किट / अर्थिंग स्विच |
kA |
२५/४ सेकेन्ड |
||
|
अर्थिङ सर्किट |
kA |
२१.७/४सेकेन्ड |
|||
|
रेटेड शिखर वर्तमान प्रतिरोध |
मुख्य सर्किट / अर्थिंग स्विच |
kA |
63 |
||
|
अर्थिङ सर्किट |
kA |
54.5 |
|||
|
मूल्याङ्कन गरिएको छोटो सर्किट ब्रेक वर्तमान र समय |
kA/समय |
२५/३० |
|||
|
मूल्याङ्कन गरिएको छोटो सर्किट बन्द वर्तमान (चरम) |
kA |
63 |
|||
|
रेटेड केबल चार्ज ब्रेक वर्तमान |
A |
25 |
|||
|
ब्रेकर O-0.3s-CO-180s-CO को मूल्याङ्कन गरिएको सञ्चालन अनुक्रम |
|
|
|||
|
यान्त्रिक जीवन |
ब्रेकर / डिस्कनेक्टर |
समय |
10000/3000 |
||
|
आईपी डिग्री |
सिल गरिएको बक्स |
|
IP67 |
||
|
स्विचगियर खोल |
|
IP4X |
|||
|
ग्यास भोल्टेज |
मूल्याङ्कन गरिएको ग्यास चार्ज स्तर (20 ℃, गेज भोल्टेज) |
Mpa |
0.02 |
||
|
मूल्याङ्कन गरिएको ग्याँस न्यूनतम प्रकार्य स्तर (20 ℃, गेज भोल्टेज) |
Mpa |
0 |
|||
|
सील प्रदर्शन, |
वार्षिक चुहावट दर |
%/वर्ष |
≤०.०५ |
||
◆ लोड स्विच क्याबिनेट
|
वस्तु |
एकाइ |
डाटा |
|||
|
मूल्याङ्कन भोल्टेज |
KV |
12 |
|||
|
मूल्याङ्कन गरिएको आवृत्ति |
HZ |
50 |
|||
|
मूल्याङ्कन गरिएको इन्सुलेट स्तर |
1 मिनेट काम आवृत्ति सामना भोल्टेज |
|
KV
|
|
|
|
|
|
||||
|
प्रकाश आवेग प्रतिरोध भोल्टेज (शिखर) |
|
KV
|
|
||
|
|
|
||||
|
१ मिनेट पावर फ्रिक्वेन्सी सहायक/नियन्त्रण सर्किटको भोल्टेज (जमिनमा) |
KV |
2 |
|||
|
मूल्याङ्कन गरिएको वर्तमान |
A |
630 |
|||
|
मूल्याङ्कन गरिएको छोटो अवधिको प्रतिरोध वर्तमान (भर्चुअल मान) |
मुख्य सर्किट / अर्थिंग स्विच |
KA |
२५/४ सेकेन्ड |
||
|
अर्थिङ सर्किट |
KA |
२१.७/४सेकेन्ड |
|||
|
रेटेड शिखर वर्तमान प्रतिरोध |
मुख्य सर्किट / अर्थिंग स्विच |
KA |
63 |
||
|
अर्थिङ सर्किट |
KA |
54.5 |
|||
|
मूल्याङ्कन गरिएको छोटो सर्किट बन्द वर्तमान (चरम) |
लोड स्विच / अर्थिंग स्विच |
KA |
63 |
||
|
रेटेड सक्रिय लोड अवरोध वर्तमान |
A |
630 |
|||
|
मूल्याङ्कन गरिएको बन्द-लूप अवरोध गर्ने वर्तमान |
A |
630 |
|||
|
5% रेटेड सक्रिय लोड अवरोध वर्तमान |
A |
31.5 |
|||
|
रेटेड केबल चार्ज ब्रेक वर्तमान |
A |
10 |
|||
|
मूल्याङ्कन सक्रिय लोड ब्रेक समय |
समय |
100 |
|||
|
ग्राउन्ड गल्ती वर्तमान ब्रेकिंग |
A/समय |
३१.५/१० |
|||
|
ग्राउण्ड फल्टको अवस्थामा लाइन र केबलहरूको चार्जिङ करेन्ट विच्छेद गरिएको छ। |
A/समय |
१७.४/१० |
|||
|
यान्त्रिक जीवन |
ब्रेकर / डिस्कनेक्टर |
A/समय |
10000/3000 |
||
|
आईपी डिग्री |
सिल गरिएको बक्स |
|
IP67 |
||
|
स्विचगियर खोल |
|
IP4X |
|||
|
ग्यास भोल्टेज |
मूल्याङ्कन गरिएको ग्यास चार्ज स्तर (20 ℃, गेज भोल्टेज) |
Mpa |
0.02 |
||
|
मूल्याङ्कन गरिएको ग्याँस न्यूनतम प्रकार्य स्तर (20 ℃, गेज भोल्टेज) |
Mpa |
0 |
|||
|
सील प्रदर्शन, |
वार्षिक चुहावट दर |
%/वर्ष |
≤०.०५ |
||

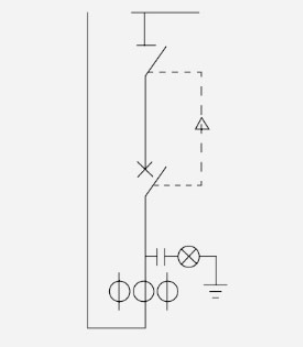

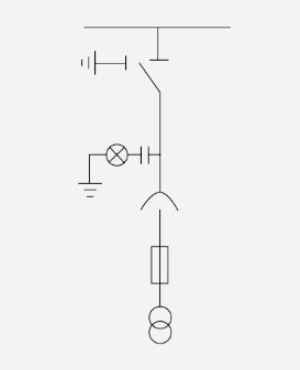

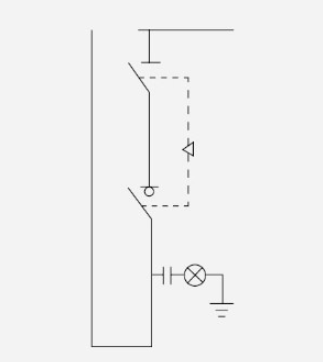

● क्याबिनेट कन्फिगरेसन योजना
○ योजना १
CL650mm
◆ आधारभूत सामानहरू
▶ लोड स्विच
▶ दुई-स्टेशन अलग गर्ने स्विच
▶ प्रत्यक्ष प्रदर्शन मीटर
▶ मानक बसबार
▶ सञ्चालन ह्यान्डल
▶ बसबारमा सम्पर्क गर्नुहोस्
◇ वैकल्पिक सामान
▶ विद्युत परिचालन संयन्त्र
▶ डिजिटल प्रदर्शन उपकरण
▶DC पावर सप्लाई विद्युत चुम्बकीय लक सूचक उपकरण
▶ दुई मेकानिकल इन्टरलकिङमा तीन
▶ बन्दी कम भोल्टेज च्याम्बर को अन-लाइन निगरानी
▶ डिजिटल प्रदर्शन उपकरण
▶ निष्क्रिय सुरक्षा
▶ उठ्ने सिट
▶ रेक्टिफायर मोड्युल
▶ कम भोल्टेज चेम्बर
▶ एक मेकानिकल इन्टरलक लाइटनिङ अरेस्टरमा दुई
▶DC बिजुली आपूर्ति (12h-24Ah) सूचक उपकरण इलेक्ट्रोम्याग्नेटिक लक एलिभेटिंग सीट

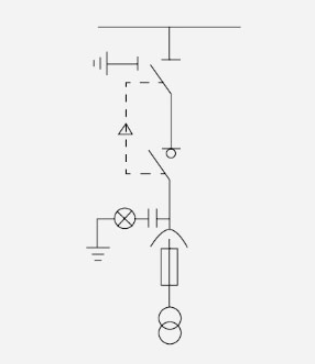

PTC500mm
◆ आधारभूत सामानहरू
▶ लोड स्विच
▶ तीन-स्टेशन विच्छेदन प्रत्यक्ष प्रदर्शन मानक बस सञ्चालन
▶ ह्यान्डल भोल्टेज ट्रान्सफर्मर
▶PT फ्युज ट्यूब
▶ एल्बो केबल प्लग (केबल सहित)
◇ वैकल्पिक सामान
▶ विद्युत परिचालन संयन्त्र
▶ डिजिटल प्रदर्शन उपकरण
▶DC पावर सप्लाई विद्युत चुम्बकीय लक सूचक उपकरण
▶ तीन मा दुई मेकानिकल इन्टरलकिङ बन्दकर्ताको अनलाईन निगरानी
▶ कम भोल्टेज चेम्बर
▶ डिजिटल प्रदर्शन उपकरण
▶ निष्क्रिय सुरक्षा
▶ उठाउने सीट रेक्टिफायर मोड्युल
▶ कम भोल्टेज चेम्बर
▶ एक मेकानिकल इन्टरलक भाडामा दुई
▶DC बिजुली आपूर्ति (12h-24Ah) सूचक उपकरण विद्युत चुम्बकीय लक
▶ उठ्ने सिट
PTi500mm
◆ आधारभूत सामानहरू
▶ तीन-स्टेशन अलग गर्ने स्विच
▶ चार्ज गरिएको डिस्प्ले
▶ मानक बस
▶ सञ्चालन ह्यान्डल
▶ भोल्टेज ट्रान्सफर्मर
▶PT फ्युज ट्यूब
▶ एल्बो केबल प्लग (केबल सहित)
◇ वैकल्पिक सामान
▶ विद्युत परिचालन संयन्त्र
▶ डिजिटल प्रदर्शन उपकरण
▶DC पावर सप्लाई विद्युत चुम्बकीय लक सूचक उपकरण
▶ दुई मेकानिकल इन्टरलकिङमा तीन
▶ गिरफ्तारीको अनलाईन निगरानी
▶ कम भोल्टेज चेम्बर
▶ डिजिटल प्रदर्शन उपकरण
▶ निष्क्रिय सुरक्षा
▶ उठ्ने सिट
▶ रेक्टिफायर मोड्युल
▶ कम भोल्टेज चेम्बर
▶ दुई मा एक मेकानिकल इन्टरलक अरेस्टर
▶DC बिजुली आपूर्ति (12h-24Ah) सूचक उपकरण विद्युत चुम्बकीय लक
▶ उठ्ने सिट

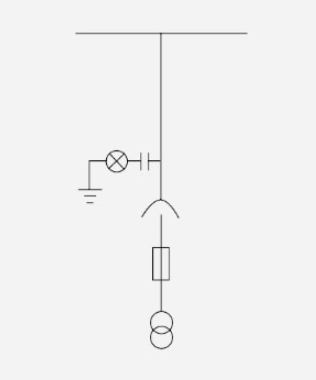

PT 500mm
◆ आधारभूत सामानहरू
▶ चार्ज गरिएको डिस्प्ले
▶ मानक बस
▶ भोल्टेज ट्रान्सफर्मर
▶PT फ्युज ट्यूब
▶ एल्बो केबल प्लग (केबल सहित)
◇ वैकल्पिक सामान
▶ विद्युत परिचालन संयन्त्र
▶ डिजिटल प्रदर्शन उपकरण
▶DC पावर सप्लाई विद्युत चुम्बकीय लक सूचक उपकरण
▶ दुई मेकानिकल इन्टरलकिङमा तीन
▶ गिरफ्तारीको अनलाईन निगरानी
▶ कम भोल्टेज चेम्बर
▶ डिजिटल प्रदर्शन उपकरण
▶ निष्क्रिय सुरक्षा
▶ उठ्ने सिट
▶ रेक्टिफायर मोड्युल
▶ कम भोल्टेज चेम्बर
▶ दुई मा एक मेकानिकल इन्टरलक अरेस्टर
▶DC बिजुली आपूर्ति (12h-24Ah) सूचक उपकरण विद्युत चुम्बकीय लक
▶ उठ्ने सिट

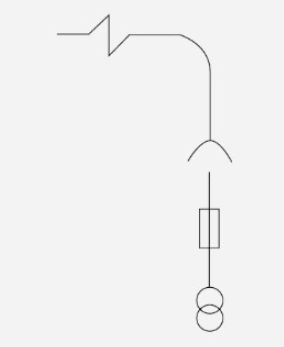

PTS500
◆ आधारभूत सामानहरू
▶ भोल्टेज ट्रान्सफर्मर
▶PT फ्युज ट्यूब
▶ एल्बो केबल प्लग (केबल सहित)
◇ वैकल्पिक सामान
▶ लाइटनिंग अरेस्टर
▶ गिरफ्तारीको अनलाईन निगरानी
▶DC बिजुली आपूर्ति (12h-24Ah)
▶ कम भोल्टेज चेम्बर सूचक उपकरण
▶ डिजिटल डिस्प्ले इन्स्ट्रुमेन्ट इलेक्ट्रोम्याग्नेटिक लक
▶ उठ्ने सिट

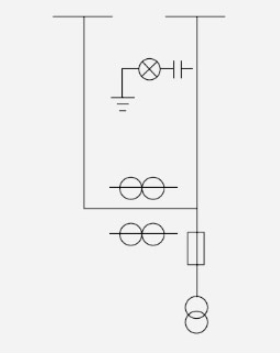

M 650mm
◆ आधारभूत सामानहरू
▶ चार्ज गरिएको डिस्प्ले
▶ लामो र छोटो बस
▶ स्थानान्तरण बस
▶ भोल्टेज ट्रान्सफर्मर
▶PT फ्यूज ट्यूब डोजिङ ट्यांक
▶ भोल्टेज ट्रान्सफर्मर
◇ वैकल्पिक सामान
▶ कम भोल्टेज चेम्बर सूचक उपकरण
▶ डिजिटल डिस्प्ले इन्स्ट्रुमेन्ट इलेक्ट्रोम्याग्नेटिक लक
▶ उठ्ने सिट
▶ तापक्रम र आर्द्रता नियन्त्रक
नोट: यदि PT अघि सकारात्मक अलग गर्ने स्विच थपिएको छ भने, क्याबिनेटको चौडाइ 1000mm मा परिवर्तन गरिनुपर्छ, र अन्य आयामहरू अपरिवर्तित रहन्छन्।
○ योजना २

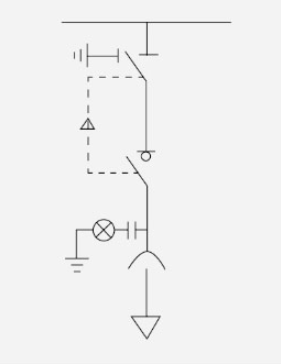

C 420mm
◆ आधारभूत सामानहरू
▶ तीन-स्टेशन अलग गर्ने स्विच
▶ चार्ज गरिएको डिस्प्ले
▶ मानक बस
▶ सञ्चालन ह्यान्डल
▶ लोड स्विच
◇ वैकल्पिक सामान
▶ इलेक्ट्रिक अपरेटिङ मेकानिज्म लाइटनिङ अरेस्टर
▶ व्यापक बीमा
▶ डिजिटल प्रदर्शन उपकरण
▶DC बिजुली आपूर्ति विद्युत चुम्बकीय लक
▶ शून्य अनुक्रम ट्रान्सफर्मर
▶ दोष सूचक (तापमान मापन संग) सूचक उपकरण ▶ बन्दी को अन-लाइन निगरानी
▶ निष्क्रिय सुरक्षा
▶ उठ्ने सिट
▶ रेक्टिफायर मोड्युल
▶ कोर वर्तमान ट्रान्सफर्मर मार्फत
▶ दोष सूचक EKL-4
▶ कम भोल्टेज चेम्बर
▶ एक मेकानिकल इन्टरलकमा दुई
▶ आगमन लाइन ग्राउन्डिङ लक उपकरण
▶ दुई मेकानिकल इन्टरलकिङमा तीन
▶ केबल सामान

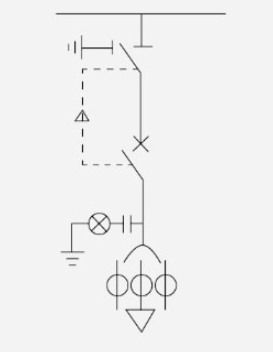

V 420mm
◆ आधारभूत सामानहरू
▶3 स्थिति विच्छेदक
▶ चार्ज गरिएको डिस्प्ले
▶ मानक बसबार
▶ सञ्चालन ह्यान्डल
▶ सर्किट ब्रेकर
▶CT
◇ वैकल्पिक सामान
▶ विद्युत परिचालन संयन्त्र
▶ डज उपकरण
▶ व्यापक बीमा
▶ डिजिटल प्रदर्शन उपकरण
▶DC बिजुली आपूर्ति विद्युत चुम्बकीय लक
▶ शून्य अनुक्रम ट्रान्सफर्मर
▶ दोष सूचक (तापमान मापन संग) सूचक उपकरण
▶ गिरफ्तारीको अनलाईन निगरानी
▶ निष्क्रिय सुरक्षा
▶ उठ्ने सिट
▶ रेक्टिफायर मोड्युल
▶ कोर वर्तमान ट्रान्सफर्मर मार्फत
▶ दोष सूचक EKL-4 कम भोल्टेज च्याम्बर
▶ एक मेकानिकल इन्टरलकमा दुई
▶ आगमन लाइन ग्राउन्डिङ लक उपकरण
▶ दुई मेकानिकल इन्टरलकिङमा तीन
▶ केबल सामान
V 650mm
◆ आधारभूत सामानहरू
▶ दुई-स्टेशन अलग गर्ने स्विच
▶ चार्ज गरिएको डिस्प्ले
▶ मानक बस
▶ सञ्चालन ह्यान्डल सर्किट ब्रेकर
▶ हालको ट्रान्सफर्मर
▶ जडान बस
◇ वैकल्पिक सामान
▶ विद्युत परिचालन संयन्त्र
▶ व्यापक बीमा
▶ कम भोल्टेज चेम्बर
▶ एक मेकानिकल इन्टरलकमा दुई
▶ दुई मेकानिकल इन्टरलकिङमा तीन
▶DC पावर सप्लाई सूचक उपकरण
▶ डिजिटल प्रदर्शन उपकरण
▶ उठ्ने सिट
▶ निष्क्रिय सुरक्षा रेक्टिफायर मोड्युल
▶ विद्युत चुम्बकीय लक
○ योजना ३

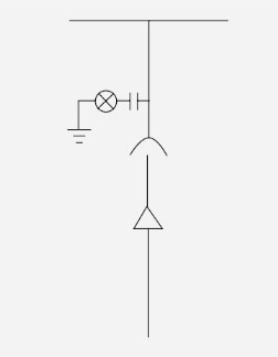

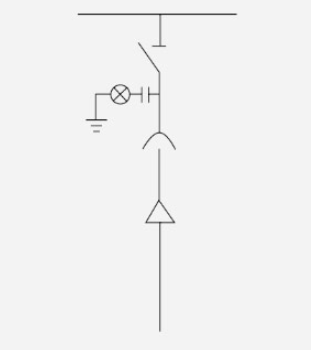

DI 420mm
◆ आधारभूत सामानहरू
▶ चार्ज गरिएको डिस्प्ले
▶ मानक बसबार
◇ वैकल्पिक सामान
▶ केबल सामान बन्दी
▶ गिरफ्तारीको अनलाईन निगरानी
▶ दोष सूचक EKL-4 दोष सूचक (तापमान मापन संग) ▶ विद्युत चुम्बकीय लक
▶ उठ्ने सिट
DI 420mm
◆ आधारभूत सामानहरू
▶ चार्ज गरिएको डिस्प्ले
▶ मानक बसबार
▶ सञ्चालन ह्यान्डल
▶2 स्थिति विच्छेदक
◇ वैकल्पिक सामान
▶ कम भोल्टेज चेम्बर
▶ एक मेकानिकल इन्टरलकमा दुई
▶ दुई मेकानिकल इन्टरलकिङमा तीन
▶ विद्युत चुम्बकीय लक लिफ्टिङ सीट

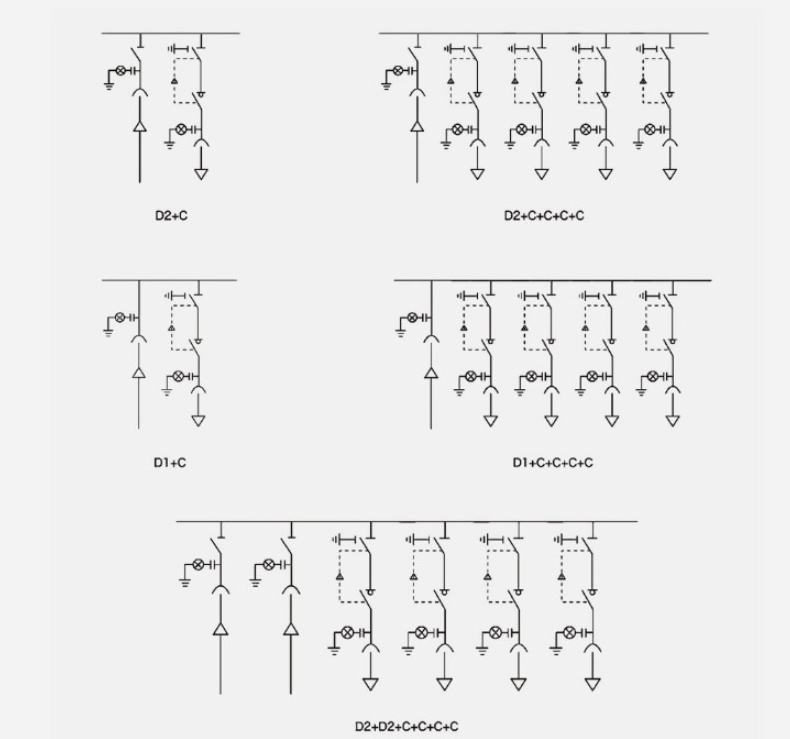

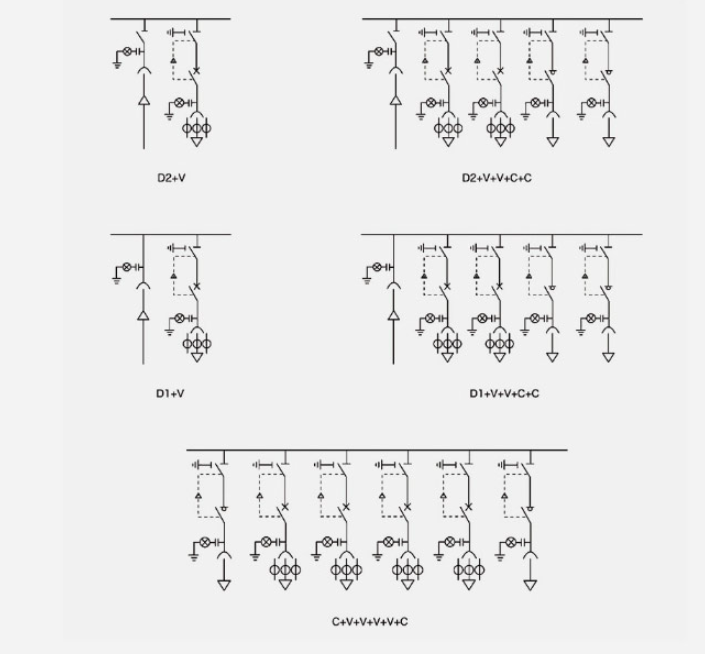

● विशिष्ट योजना संयोजन 1
नोट: माथिको विशिष्ट संयोजन सन्दर्भ योजना प्रयोगकर्ताहरूको आवश्यकता अनुसार विभिन्न तरिकामा जोड्न सकिन्छ।

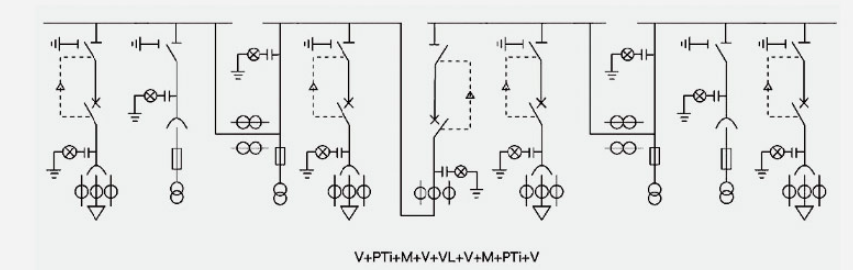

विशिष्ट योजना संयोजन 2
नोट: माथिको विशिष्ट संयोजन सन्दर्भ योजना प्रयोगकर्ताहरूको आवश्यकता अनुसार विभिन्न तरिकामा जोड्न सकिन्छ।
ATS विभाजन योजना

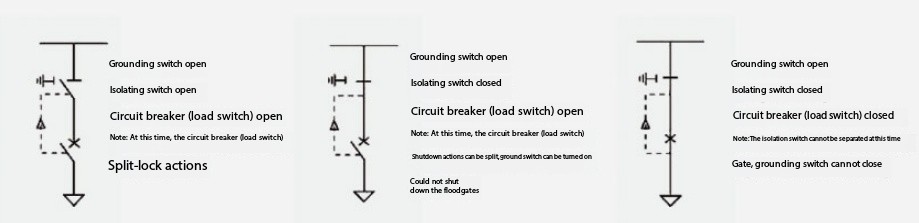

● सञ्चालन निर्देशनहरू स्विच गर्नुहोस्
स्थिति, राज्य र इन्टरलक स्विच गर्नुहोस्
सञ्चालन चरणहरू:
पावर ट्रान्समिसन: सर्किट ब्रेकर (लोड स्विच) संग माथिल्लो र तल्लो ढोका ह्याङ (बन्द) → पृथक स्विच संग ग्राउन्डिंग स्विच → पावर प्रसारण संग सर्किट ब्रेकर (लोड स्विच) पूरा भयो।
पावर कट: ब्रेकर (लोड स्विच) → डिस्कनेक्टर → अर्थिंग स्विच → ब्रेकर (लोड स्विच) अनलोड गरिएको छ (खोलिएको छ) र ढोका कालो छ।
● स्थापना निर्देशनहरू

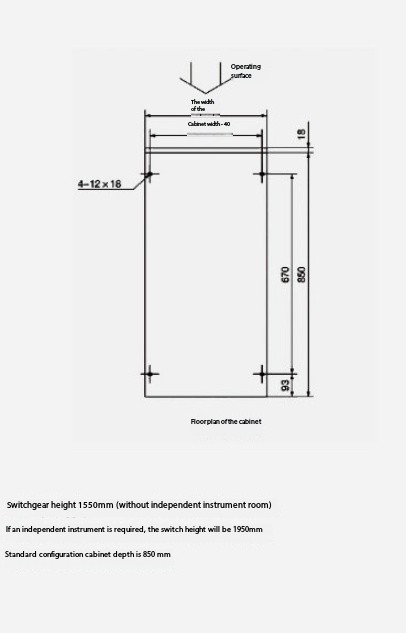

◆ आधार र समग्र आयामहरू

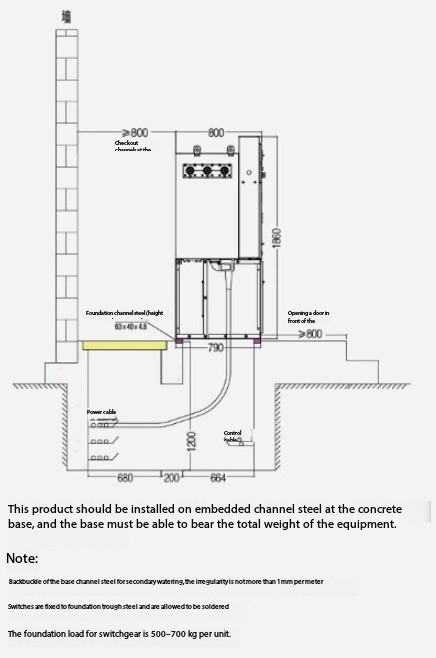

◆ क्याबिनेट र समग्र स्थापना आयामहरू
