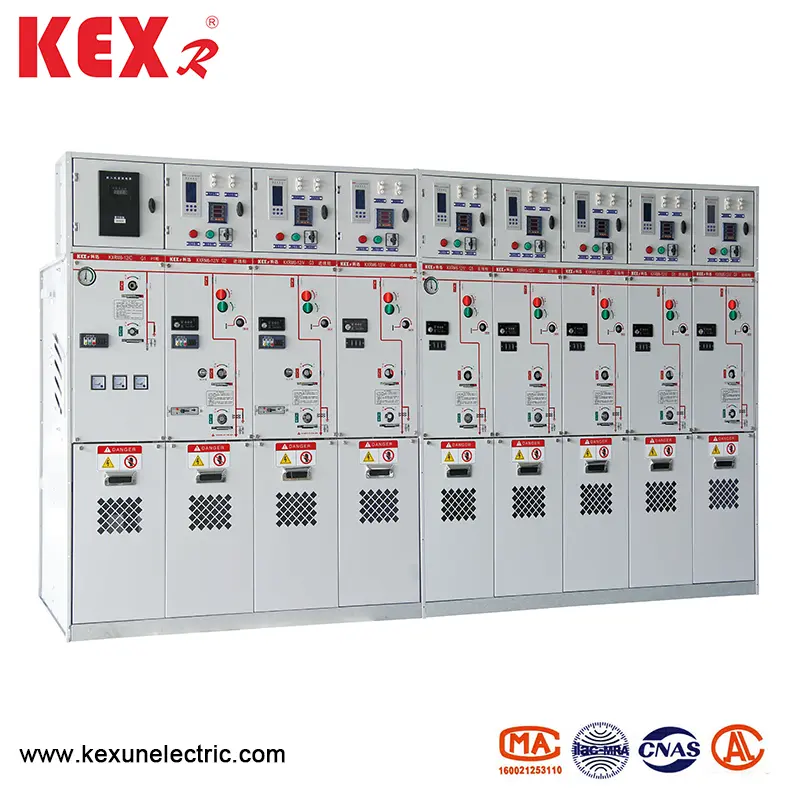

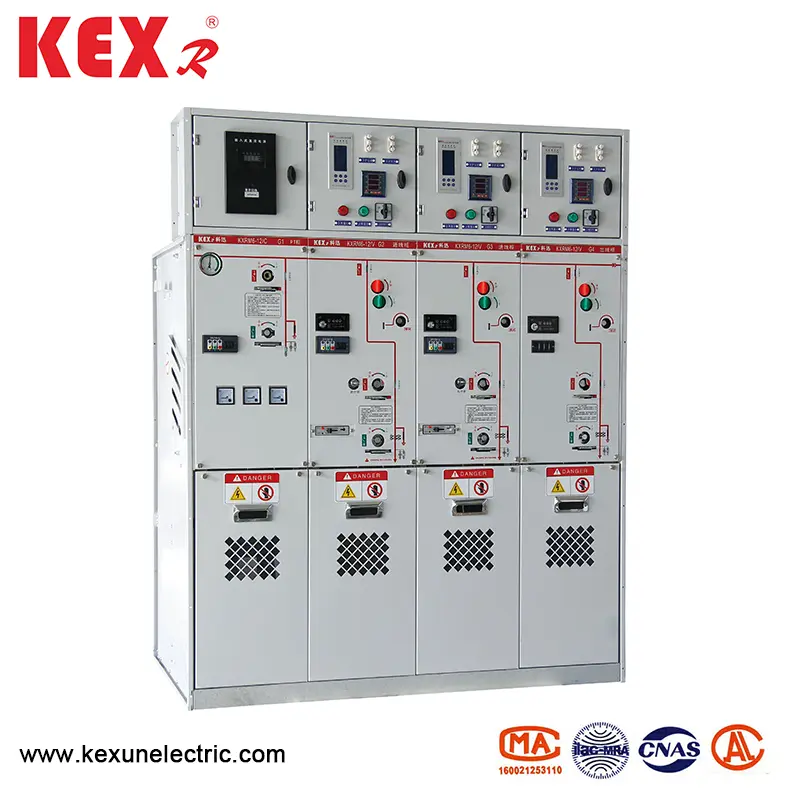

सबै संलग्न इन्सुलेट ग्यास क्याबिनेट

● प्रयोगको सर्तहरू

Kxmr6-12 प्रकार सबै संलग्न इन्सुलेटेड ग्यास क्याबिनेटमा उच्च र कम तापमान (+ 40 ℃ ~ ~ ~ ~ ~ ~ ~ ~ 40 ~ ~ 40300 ℃), छोटो अवधिको प्रयोगले प्रयोगमा असर गर्दैन।

नोट: यदि उचाई उच्च छ भने, कृपया विशिष्ट उचाई संकेत गर्नुहोस्।

● उत्पादन सुविधाहरू

▶ Kapmmang122 सबै संलग्न इन्सुलेटेड ग्यास मन्त्रिपरिषद्ले एसएफ ch ग्यास एसएफ gas ग्यास प्रयोग गरेर र इन्सुलेट गरिएको मध्यम प्रयोग गर्दछ।

▶ क्याबिनेटलाई पूर्ण रूपमा छाप लगाइन्छ र इन्सुलेट गरिएको छ; बुस्टरहरू, स्विच र प्रत्यक्ष भागहरू स्टेनलेस स्टील शेलमा पूर्ण रूपमा बन्द छन्।

▶ गुहा गहिरो 1.4 चार्ट 4 ग्यासको साथ भरिन्छ, र संरक्षण स्तर आईपी 67 मा पुग्छ जुन छोटो अवधिको पानी डुबाउँदछ, र उत्पादनले जीवनको लागि मर्मत गर्दछ।

▶ मन्त्रिपरिषद्को एक उत्तम "पाँच-रोकन" अन्तर्क्रियात्मक उपकरण छ, जसले कर्मचारी र उपकरणको सम्भावित अपरेशन असफलताहरू पूर्ण रूपमा हटाउँछ र मानव विकृतिले गर्दा हुने व्यक्तिको कारणले।

▶ सबै क्याबिनेटहरू भरपर्दो सुरक्षित दबाब राक्षस राहत च्यानलहरू छन्, जसले चरम अवस्थामा समेत अपरेटरहरूको व्यक्तिगत सुरक्षा सुनिश्चित गर्न सक्दछन्।

▶ मन्त्रिपरिषद् दुई प्रकारमा विभाजित हुन्छ: स्थिर एकाई संयोजन र विस्तारित इकाई संयोजन।

Chapphapy kaxmang12 को आकार सबै संलग्न ग्यास क्याबिनेट स्थापना गर्न सुविधाजनक छ, र यो संकीर्ण स्थान र खराब वातावरणीय सर्तहरूको लागि स्थानहरूको लागि उपयुक्त हुन सक्छ।

▶ मन्त्रिपरिषद्को विभिन्न आवश्यकता अनुसार बिजुली, रिमोट कन्ट्रोंग उपकरणहरूसँग सुसज्जित हुन सक्छ।

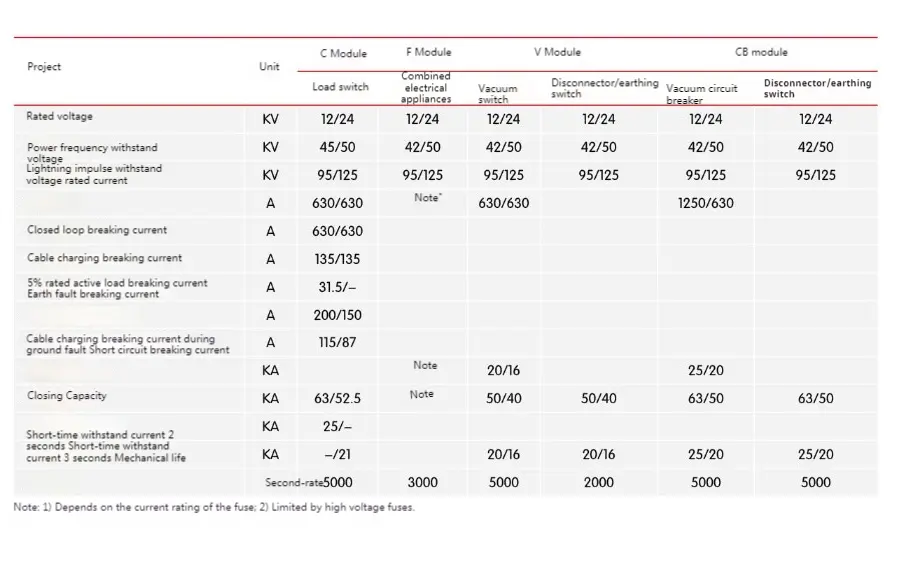

● प्राविधिक प्यारामिटर

● ट्रान्सफार्टर र लाइन सुरक्षा

KAXRM6-12 सबै संलग्न ग्यास मन्त्रिपरिषक एकाई संयोजनले दुई ट्रान्सफार्मर संरक्षण मोडहरू प्रदान गर्दछ, अर्थात्, लोड स्विच एरी सुरक्षाको साथ सर्भर स्विच

1. atransformer सुरक्षा हालको-सीमित उच्च भोल्टेज फ्यूज र लोड स्विचको संयोजन हो। फ्यूज कोठा एकाईको अगाडि अवस्थित एक अलग लक ल्याएको ट्रक पछाडि स्थापना हुनेछ। लोड स्विचले वसन्त उर्जा भण्डारणको संयन्त्र प्रयोग गर्दछ, जुन फ्यूज स्ट्राइकरले सुरु गर्न सक्दछ।

2. फ्यूजरको प्रतिस्थापन सुविधा पुर्याउन को लागी एक अपरेटिंग ह्यान्डल फ्यूज चेम्बर को अन्त्य कभर हटाउन प्रयोग गर्न सकिन्छ। फ्यूजरको ट्रिपिंग संयन्त्रहरू पूर्व-स्थान हो, जसले सम्पूर्ण प्रणालीको वाटरप्रूफ प्रदर्शन सुनिश्चित गर्दछ।

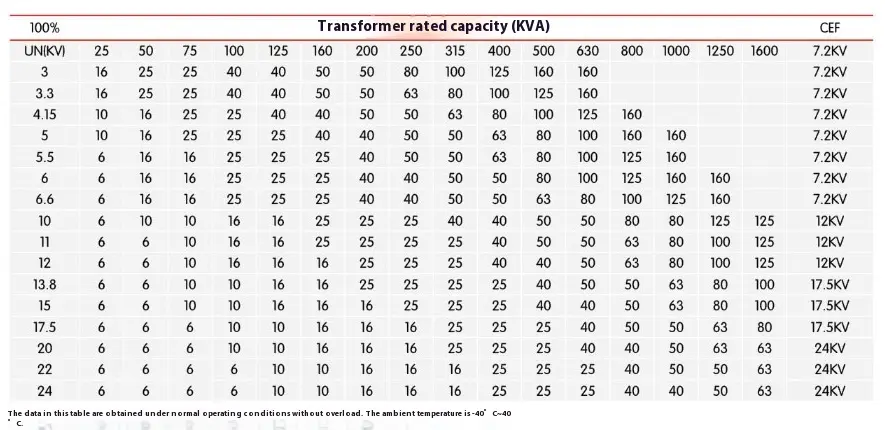

● फ्यूज र ट्रान्सफररर तुलना तालिका

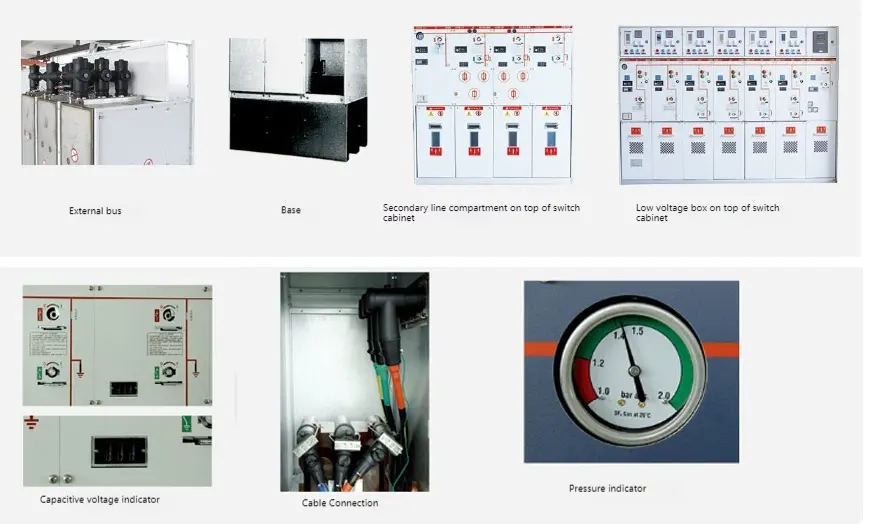

● वैकल्पिक सामानहरू

Much हेक्सिली सम्पर्क

सबै लोड स्विचहरू र सर्किट ब्रेकरहरू 2NO + 2 बन्सक्दो + 2 बन्काको साथ सुसज्जित हुन सक्छन् स्विच स्थिति। ट्रान्सफर्मर स्विच र सर्किट ब्रेकमालमा एक समानता यात्रा कोल (AC वा DC) स्थापना गर्न सकिन्छ, र कम भोल्टेज नियन्त्रण घटक अगाडि प्यानलको पछाडि स्थित छ।

◆ भोल्टेज संतय्य

क्यापिकाटिभ भोल्टेज सूचकले बुशिंगलाई चार्ज गरिएको छ कि छैन, र यसमा सकेट आणविक चरणको लागि प्रयोग गर्न सकिन्छ।

◆ छोटो सर्किट र ग्राउन्ड गल्ती सूचक

गल्ती स्थानलाई सहयोग पुर्याउन, केबल स्विच मोड्युल स्विच गर्नुहोस् सानो गल्ति पत्ता लगाउनको लागि।

◆ विद्युतीय अपरेशन

यो केबल अपरेशन एकाई र ट्रान्सफर्मर एकाईको म्यानुअल अपरेशन मेकानिज्म को लागी एक मानक योजना हो। तपाईं इलेक्ट्रिक अपरेटिंग संयन्त्र स्थापना गर्न छनौट गर्न सक्नुहुन्छ। केबल स्विच, भ्याकुम सर्किट ब्रेकरहरू र ग्राउन्ड स्विचहरू सबै अगाडि प्यानल पछाडि स्थित संयन्त्रहरूद्वारा सञ्चालित छन्। सबै स्विचहरू र सर्किट ब्रेकरहरू अपरेटिंग ह्याण्डल (मानक कन्फिगरेसन) द्वारा संचालित गर्न सकिन्छ, वा मोटर अपरेटिंग संयन्त्र (सामानहरू) ले सुसज्जित हुन सक्छ। यद्यपि, ग्राउन्टिंग स्विच मात्र म्यानुअल रूपमा सञ्चालन गर्न सकिन्छ, र गल्ती वर्तमान बन्द गर्ने क्षमताको संयन्त्र कन्फिगर गरिएको छ।

◆ क्याबलिंग

Dev47636363636 को साथ मानक बुशिंग स्थापना गरिएको छ। सबै बुशिंगहरू जमीनको समान उचाई हुन्छ र केबल कोठाले कभर प्लेटद्वारा सुरक्षित गरिन्छ। केहि कभर प्लेटहरू मूर्मिंग स्विचसँग रोक्न सकिन्छ, र विशेष डबलबल कभर प्लेटहरू कभर गरिएको प्लेटहरू पनि प्रयोग गर्न सकिन्छ।

Must दबाब सूचक

सामान्यतया एक दबाव सूचकको साथ सुसज्जित, जुन दबाव गेज द्वारा गठन हुन्छ। थप रूपमा, प्रेरक सम्पर्कहरू दबाब केन्द्रलाई संकेत गर्न प्रदान गर्न सकिन्छ।

◆ मुख्य लक

सर्किट ब्रेकर्सहरूको लागि कुञ्जी लकहरू, लोड स्विच र ग्राउन्ड स्विचहरू स्थापना गर्न सकिन्छ। यो लक अन्तर्वार्ता अर्ध-आश्रयको साथ सुसज्जित हुन सक्छ जुन सर्किट ब्रेकरहरूका लागि उपयुक्त छ, लोड गर्नुहोस् स्विचहरू र ग्राउन्ड स्विचहरू।

◆ क्वेनिचर

सबै रिंग नेटवर्क एकाइहरू आर्कको एरर्रेस्टरसँग सुसज्जित हुन सक्छ। जब आयमिंग भित्र हुन्छ, चाप जोडिएको आराधना बुशिंगमा, d, डे र V मोड्युलहरू सहित, र सबै केबल मोड्युलहरू एक जोक गिरावटले सुसज्जित हुन सक्छ। तिनीहरूले एकाइसँग अर्डर गर्नै पर्छ र यसलाई परिवर्तन गर्न सक्दैन। एआरसी निभोउरको कार्य यस विधिबाट संकेत गर्न सकिन्छ, र SF6 मन्त्रिपरिषद्को विद्युतीय सम्पर्कहरू अगाडि प्यानल पछाडि टर्मिनलमा जडित छन्।

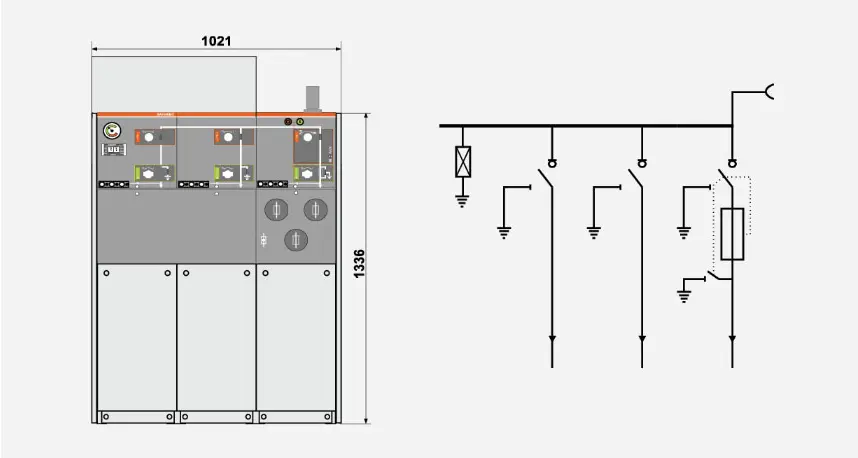

● कार्यक्रम विवरण

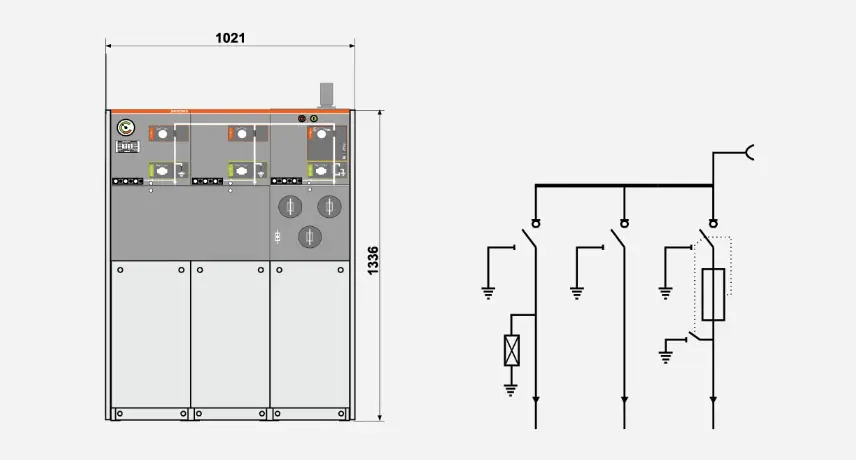

◆ योजना 1 SA + CCF +

बसमा आगो स्थापना गर्ने र यसलाई विस्तारको लागि छोडिदिनुहोस्।

नोट: स्विच एकाइहरूको संख्या 3 भन्दा कम हुँदैन।

◆ योजना 2 CCF +

प्रकाश रेखामा प्रकाश पाउँदै र रिजर्भ विस्तारमा स्थापना गर्नुहोस्।

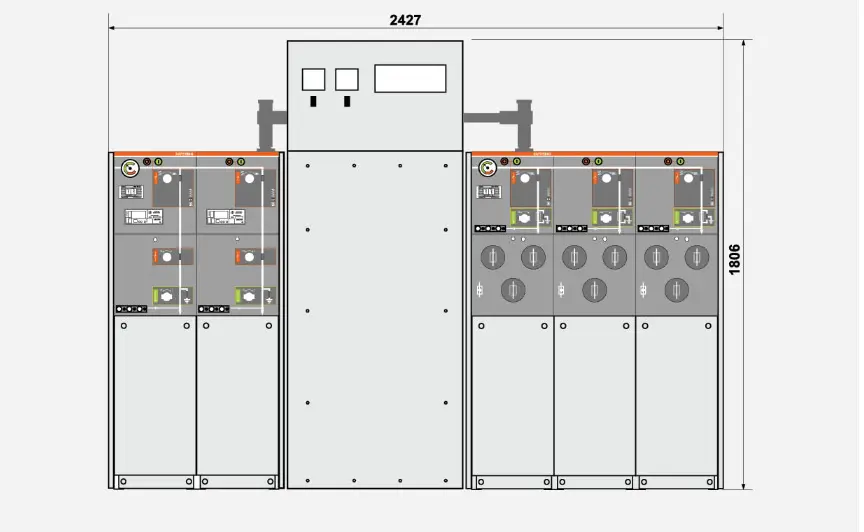

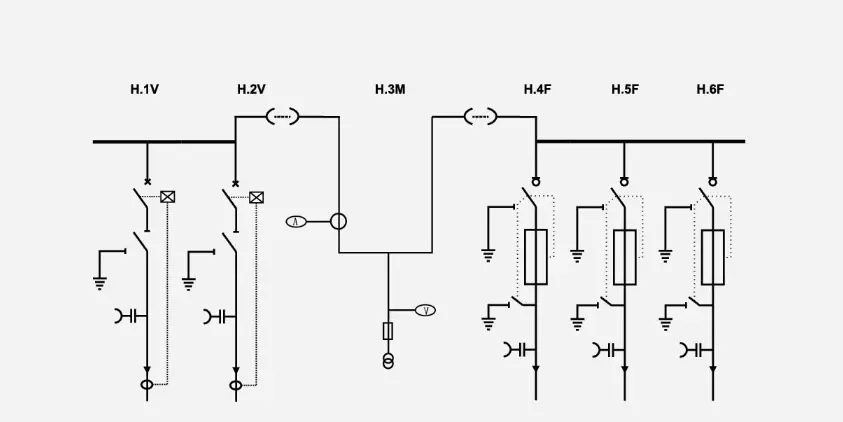

◆ योजनाबद्ध 3 W + M + FFF

उच्च दबाव साइड गणना
