वातावरण मैत्री स्विचगियर

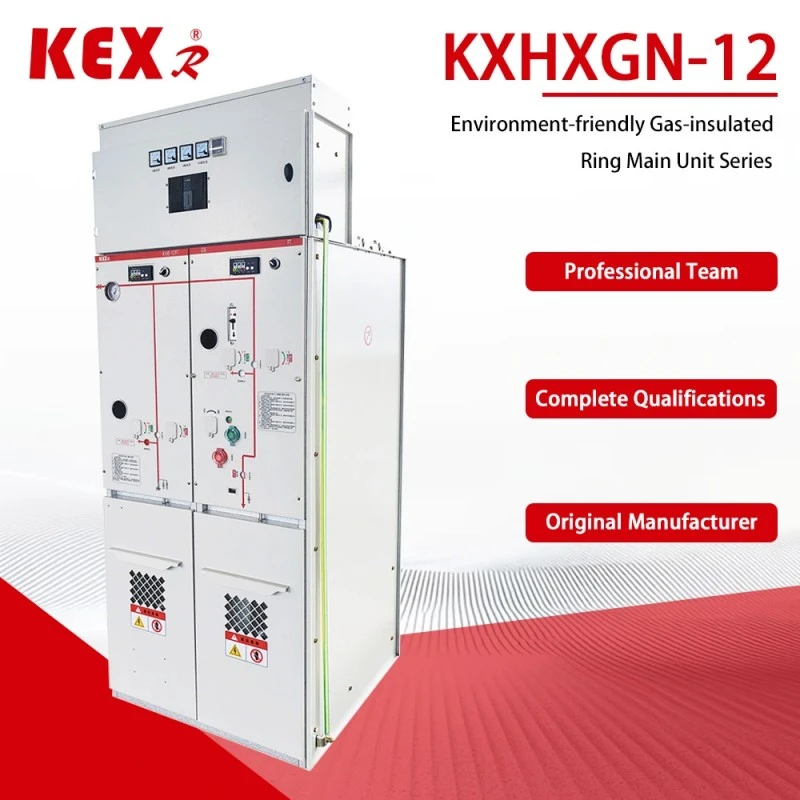

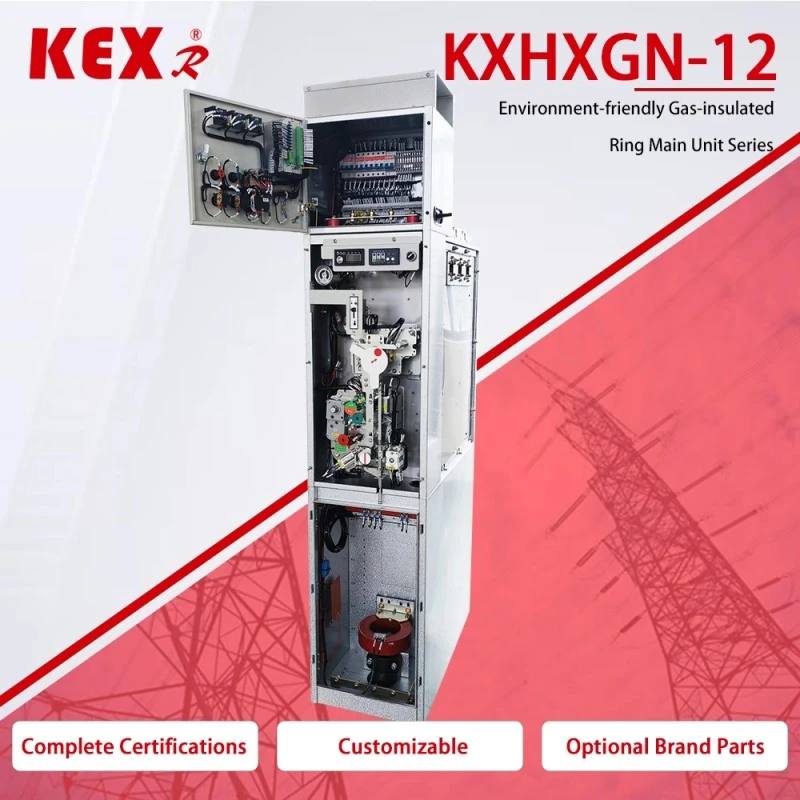

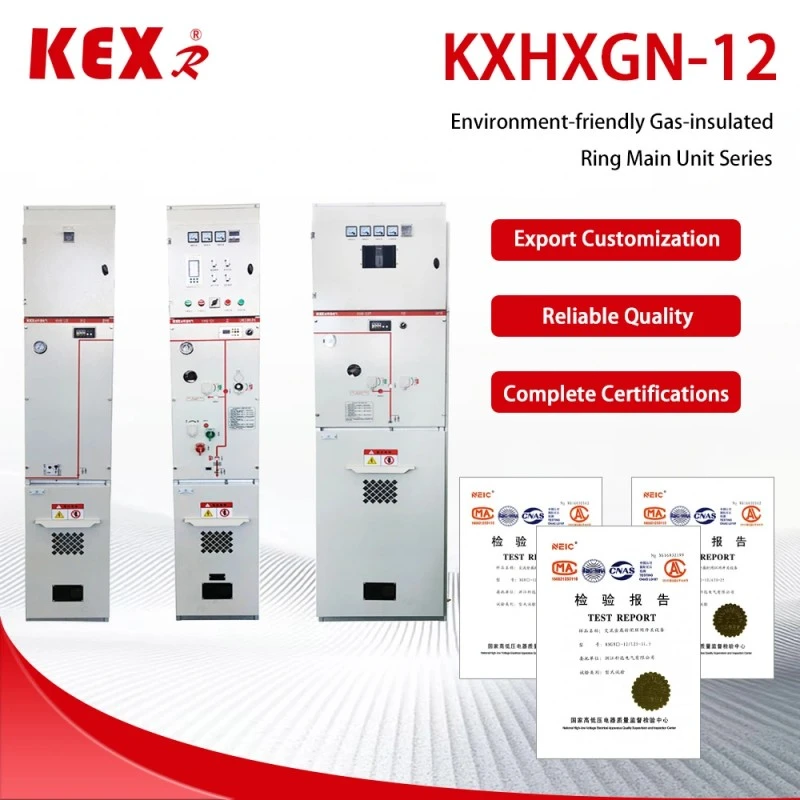

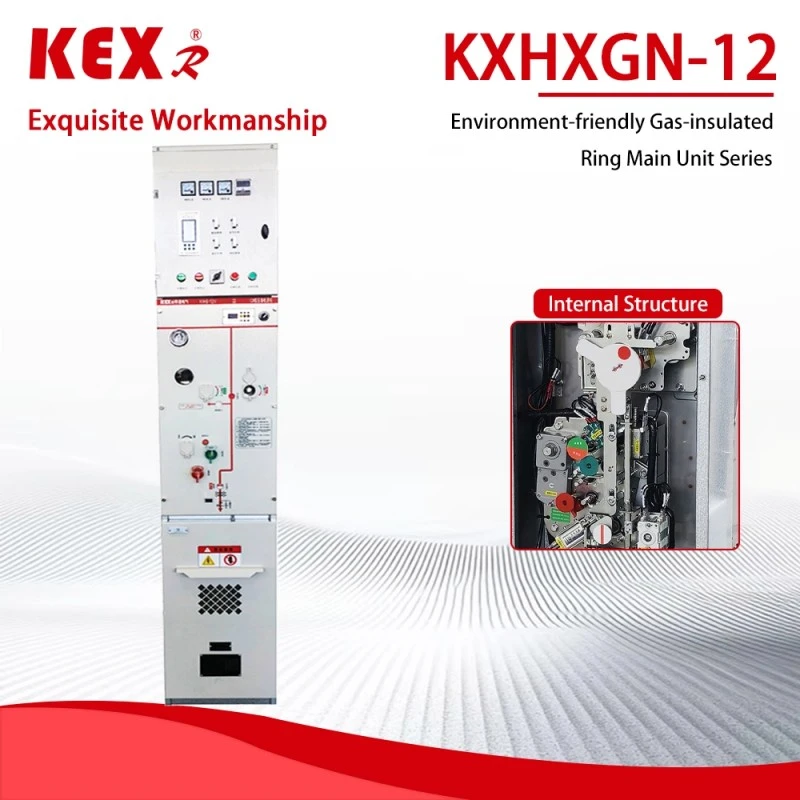

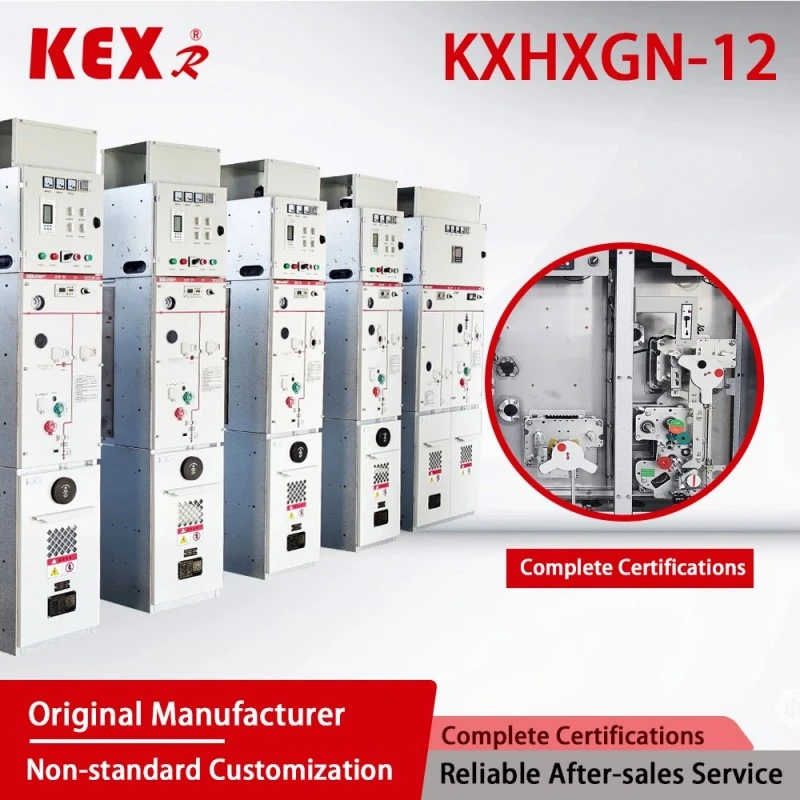

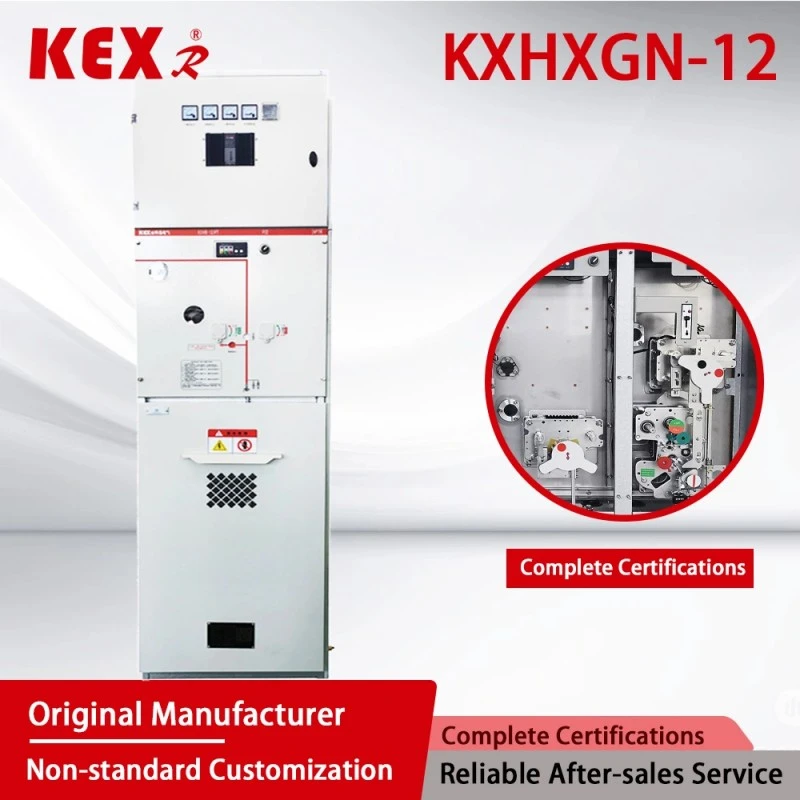

KXHXGN-12 प्रकारको वातावरण मैत्री स्विचगियर, KEXR द्वारा उत्पादित, एक चीनमा विद्युत प्रसारण र वितरण उपकरण आपूर्तिकर्ता, एक 12kV ग्यास-इन्सुलेटेड रिंग नेटवर्क क्याबिनेट हो जसमा पर्यावरण संरक्षण ग्यास (जस्तै सुख्खा हावा, नाइट्रोजन वा मिश्रित ग्यास) इन्सुलेशन र सानो आपूर्ति नेटवर्कको लागि उपयुक्त छ। वितरण सञ्जालहरू खोल्ने र बन्द गर्ने स्टेशनहरू।
मोडेल: KXHXGN-12
ब्रान्ड: KEXR

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

● वातावरण मैत्री स्विचगियरको मुख्य विशेषता

(1) पर्यावरण संरक्षण लाभहरू

◆नि:शुल्क SF ग्यास: वातावरण मैत्री स्विचगियरले सुख्खा हावा, नाइट्रोजन वा नयाँ वातावरणीय सुरक्षा ग्यास प्रयोग गर्छ, जुन EU F-Gas नियमहरू र चीनको "डबल कार्बन" नीति अनुरूप छ।

◆ कम कार्बन उत्सर्जन: SF रिंग नेटवर्क क्याबिनेटसँग तुलना गर्दा, GWP (ग्लोबल वार्मिङ पोटेन्शियल) शून्यमा पुग्छ।

(२) संरचनात्मक डिजाइन

◆मोड्युलर डिजाइन: आगमन लाइन, बाहिर जाने लाइन, मिटरिङ र PT को वातावरण मैत्री स्विचगियर एकाइ विस्तार गर्न सकिन्छ।

◆ संलग्न संरचना: वातावरण मैत्री स्विचगियरको सुरक्षा स्तर IP67 मा पुग्छ, जुन धुलो प्रतिरोधी, नमी-प्रूफ र कन्डेन्सेसन-प्रूफ हो, कठोर वातावरणको लागि उपयुक्त।

◆ कम्प्याक्ट साइज: यसले AIS रिंग नेटवर्क क्याबिनेट भन्दा ठाउँ बचत गर्छ र परम्परागत SF₆ GIS भन्दा बढी वातावरण मैत्री छ।

(3) बुद्धिमान विकल्प

बुद्धिमानी निगरानी (जस्तै DTU, अनलाइन तापक्रम मापन, आंशिक डिस्चार्ज निगरानी, आदि) इन्टरनेट अफ थिंग्स (IoT) पहुँच समर्थन गर्न र रिमोट सञ्चालन र रखरखाव महसुस गर्न चयन गर्न सकिन्छ।

● वातावरण मैत्री स्विचगियरको प्राविधिक प्यारामिटरहरू

◆ सर्किट ब्रेकर क्याबिनेट

वस्तु				एकाइ	डाटा
मूल्याङ्कन भोल्टेज				KV	12
मूल्याङ्कन गरिएको आवृत्ति				HZ	50
मूल्याङ्कन गरिएको इन्सुलेट स्तर	1 मिनेट काम आवृत्ति सामना भोल्टेज		जम्मा गर्न, चरण देखि चरण	KV	42
			ब्रेक		48
	प्रकाश आवेग प्रतिरोध भोल्टेज (शिखर)		जम्मा गर्न, चरण देखि चरण	KV	75
			ब्रेक		85
	१ मिनेट पावर फ्रिक्वेन्सी सहायक/नियन्त्रण सर्किटको भोल्टेज (जमिनमा)			KV	2
मूल्याङ्कन गरिएको वर्तमान				A	630
मूल्याङ्कन गरिएको छोटो अवधिको प्रतिरोध वर्तमान (भर्चुअल मान)			मुख्य सर्किट / अर्थिंग स्विच	kA	२५/४ सेकेन्ड
			अर्थिङ सर्किट	kA	२१.७/४सेकेन्ड
रेटेड शिखर वर्तमान प्रतिरोध			मुख्य सर्किट / अर्थिंग स्विच	kA	63
			अर्थिङ सर्किट	kA	54.5
मूल्याङ्कन गरिएको छोटो सर्किट ब्रेक वर्तमान र समय				kA/समय	२५/३०
मूल्याङ्कन गरिएको छोटो सर्किट बन्द वर्तमान (चरम)				kA	63
रेटेड केबल चार्ज ब्रेक वर्तमान				A	25
ब्रेकरको मूल्याङ्कन गरिएको सञ्चालन अनुक्रम O-0.3s-CO-180s-CO
यान्त्रिक जीवन		ब्रेकर / डिस्कनेक्टर		समय	10000/3000
आईपी डिग्री		सिल गरिएको बक्स			IP67
		स्विचगियर खोल			IP4X
ग्याँस दबाव		मूल्याङ्कन गरिएको ग्यास चार्ज स्तर (20 ℃, गेज दबाव)		Mpa	0.02
		मूल्याङ्कन गरिएको ग्यास न्यूनतम फ्युक्शन स्तर (२० ℃, गेज दबाव)		Mpa	0
सील प्रदर्शन,		वार्षिक चुहावट दर		%/वर्ष	≤०.०५

◆ लोड स्विच क्याबिनेट

वस्तु			एकाइ	डाटा
मूल्याङ्कन भोल्टेज			KV	12
मूल्याङ्कन गरिएको आवृत्ति			HZ	50
मूल्याङ्कन गरिएको इन्सुलेट स्तर	1 मिनेट काम आवृत्ति सामना भोल्टेज		KV

	प्रकाश आवेग प्रतिरोध भोल्टेज (शिखर)		KV

	१ मिनेट पावर फ्रिक्वेन्सी सहायक/नियन्त्रण सर्किटको भोल्टेज (जमिनमा)		KV	2
मूल्याङ्कन गरिएको वर्तमान			A	630
मूल्याङ्कन गरिएको छोटो अवधिको प्रतिरोध वर्तमान (भर्चुअल मान)		मुख्य सर्किट / अर्थिंग स्विच	KA	२५/४ सेकेन्ड
		अर्थिङ सर्किट	KA	२१.७/४सेकेन्ड
रेटेड शिखर वर्तमान प्रतिरोध		मुख्य सर्किट / अर्थिंग स्विच	KA	63
		अर्थिङ सर्किट	KA	54.5
मूल्याङ्कन गरिएको छोटो सर्किट बन्द वर्तमान (चरम)		लोड स्विच / अर्थिंग स्विच	KA	63
रेटेड सक्रिय लोड अवरोध वर्तमान			A	630
मूल्याङ्कन गरिएको बन्द-लूप अवरोध गर्ने वर्तमान			A	630
5% रेटेड सक्रिय लोड अवरोध वर्तमान			A	31.5
रेटेड केबल चार्ज ब्रेक वर्तमान			A	10
मूल्याङ्कन सक्रिय लोड ब्रेक समय			समय	100
ग्राउन्ड गल्ती वर्तमान ब्रेकिंग			A/समय	३१.५/१०
ग्राउण्ड फल्टको अवस्थामा लाइन र केबलहरूको चार्जिङ करेन्ट विच्छेद गरिएको छ।			A/समय	१७.४/१०
यान्त्रिक जीवन	ब्रेकर / डिस्कनेक्टर		A/समय	10000/3000
आईपी डिग्री	सिल गरिएको बक्स			IP67
	स्विचगियर खोल			IP4X
ग्याँस दबाव	मूल्याङ्कन गरिएको ग्यास चार्ज स्तर (20 ℃, गेज दबाव)		Mpa	0.02
	मूल्याङ्कन गरिएको ग्यास न्यूनतम फ्युक्शन स्तर (२० ℃, गेज दबाव)		Mpa	0
सील प्रदर्शन,	वार्षिक चुहावट दर		%/वर्ष	≤०.०५

● वातावरण मैत्री स्विचगियरको कार्यान्वयन मानक

◆ उच्च भोल्टेज स्विचगियर र कन्ट्रोलगियरका लागि GB/T 1022 मापदण्डहरूको सामान्य प्राविधिक आवश्यकताहरू।

◆ GB/T39063640.5kV AC धातु संलग्न स्विचगियर र नियन्त्रण उपकरण।

◆ GB/T1985 उच्च भोल्टेज एसी अलग गर्ने स्विच र ग्राउन्डिङ स्विच

◆ GB/T38043.6-40.5kV AC उच्च भोल्टेज लोड स्विच

◆ GB/T1984 उच्च भोल्टेज AC सर्किट ब्रेकर

◆ GB/T4208 खोल सुरक्षा स्तरको IP कोड

◆ GB/T7354 आंशिक डिस्चार्ज मापन

◆ GB/T311.1 इन्सुलेशन समन्वय भाग 1: परिभाषा, सिद्धान्त र नियमहरू

● वातावरण मैत्री स्विचगियरको सर्तहरू प्रयोग गर्दै

◆ अधिकतम तापक्रम: +४५ डिग्री सेल्सियस;

◆ न्यूनतम तापमान: -25 डिग्री सेल्सियस;

◆ अधिकतम तापक्रम: (24-घण्टा औसत) +35 डिग्री सेल्सियस;

◆ अधिकतम औसत सापेक्षिक आर्द्रता (24 घण्टा 1: ≤ 95%; उचाई: ≤ 1500m; भूकम्प क्षमता: 8 डिग्री;

◆ सुरक्षा ग्रेड: चार्ज गरिएको बडी सिल IP67, स्विच क्याबिनेट शेल IP4x；

◆ वरपरको हावा स्पष्ट रूपमा संक्षारक दहनशील ग्याँस र जल वाष्प द्वारा प्रदूषित हुनु हुँदैन।

◆ त्यहाँ कुनै बारम्बार हिंस्रक कम्पन हुने ठाउँ छैन, र कठोर भागहरू अन्तर्गत कठोरता डिजाइनले सबै प्रकारका आवश्यकताहरू पूरा गर्दछ।

◆ जब यो सामान्य वातावरणीय परिस्थितिमा GB/T3906 भन्दा पर प्रयोग गरिन्छ, प्रयोगकर्ताले KEXR सँग वार्ता गर्नेछ।

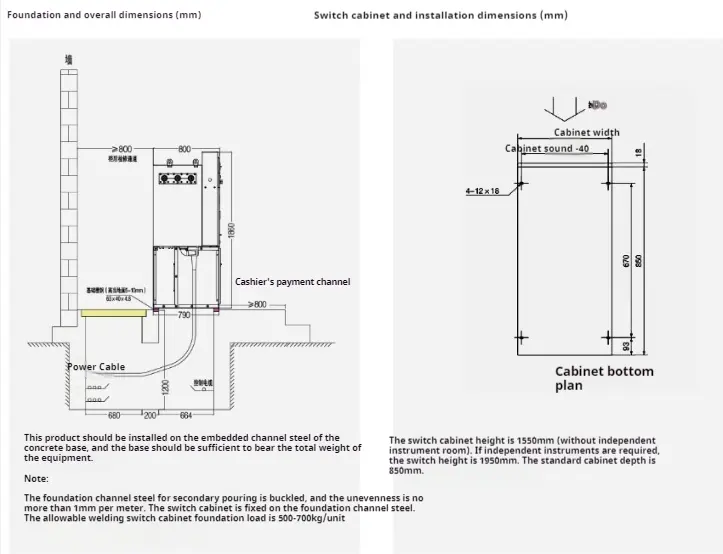

● स्थापना निर्देशनहरू

Environment Friendly Switchgear
