वातावरण मैत्री रिंग मुख्य एकाई

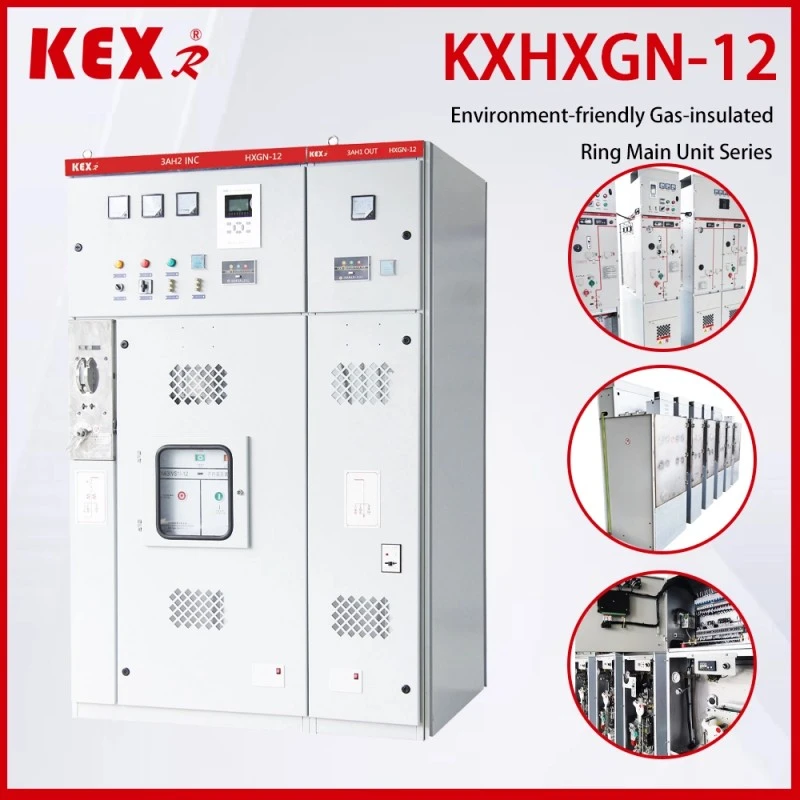

KXHXGN-12 प्रकारको वातावरण मैत्री रिंग मुख्य इकाई KEXR द्वारा उत्पादित, एक चीनमा विद्युत प्रसारण र वितरण उपकरण आपूर्तिकर्ता, एक 12kV ग्यास-इन्सुलेटेड रिंग नेटवर्क क्याबिनेट हो जसमा पर्यावरण संरक्षण ग्यास (जस्तै सुख्खा हावा, नाइट्रोजन वा मिश्रित ग्यास) इन्सुलेशन माध्यमको रूपमा छ, जसले पावर सप्लाई सञ्जालको लागि उपयुक्त छ। वितरण नेटवर्कको बन्द स्टेशनहरू।
मोडेल: KXHXGN-12
ब्रान्ड: KEXR

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

● वातावरण मैत्री रिंग मुख्य एकाइको मुख्य विशेषता

(1) पर्यावरण संरक्षण लाभहरू

◆नि:शुल्क SF ग्यास: वातावरणमैत्री रिङ मुख्य इकाईले सुख्खा हावा, नाइट्रोजन वा नयाँ वातावरणीय सुरक्षा ग्यास (जस्तै G, Air Plus®, इत्यादि) लाई अपनाउँछ, जुन EU F-Gas नियमहरू र चीनको "डबल कार्बन" नीति अनुरूप छ।

◆ कम कार्बन उत्सर्जन: SF रिंग नेटवर्क क्याबिनेटसँग तुलना गर्दा, GWP (ग्लोबल वार्मिङ पोटेन्शियल) शून्यमा पुग्छ।

(२) संरचनात्मक डिजाइन

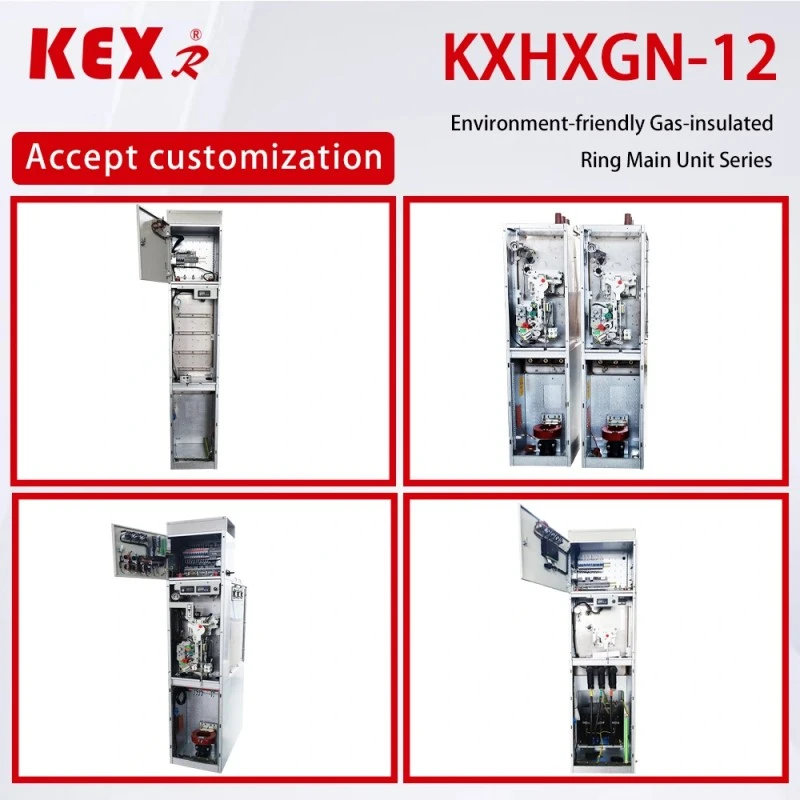

◆मोड्युलर डिजाइन: इनकमिङ लाइन, बहिर्गमन लाइन, मिटरिङ र PT को वातावरण मैत्री रिंग मुख्य एकाइ विस्तार गर्न सकिन्छ।

◆ संलग्न संरचना: पर्यावरण अनुकूल रिंग मुख्य एकाइको सुरक्षा स्तर IP67 पुग्छ, जुन धुलो प्रतिरोधी, नमी-प्रूफ र कन्डेन्सेसन-प्रूफ छ, कठोर वातावरणको लागि उपयुक्त छ।

◆ कम्प्याक्ट साइज: यसले AIS रिंग नेटवर्क क्याबिनेट भन्दा ठाउँ बचत गर्छ र परम्परागत SF₆ GIS भन्दा बढी वातावरण मैत्री छ।

(3) बुद्धिमान विकल्प

बुद्धिमानी निगरानी (जस्तै DTU, अनलाइन तापक्रम मापन, आंशिक डिस्चार्ज निगरानी, आदि) इन्टरनेट अफ थिंग्स (IoT) पहुँच समर्थन गर्न र रिमोट सञ्चालन र रखरखाव महसुस गर्न चयन गर्न सकिन्छ।

● वातावरण मैत्री रिंग मुख्य एकाइको प्राविधिक प्यारामिटरहरू

◆ सर्किट ब्रेकर क्याबिनेट

वस्तु				एकाइ	डाटा
मूल्याङ्कन भोल्टेज				KV	12
मूल्याङ्कन गरिएको आवृत्ति				HZ	50
मूल्याङ्कन गरिएको इन्सुलेट स्तर	1 मिनेट काम आवृत्ति सामना भोल्टेज		जम्मा गर्न, चरण देखि चरण	KV	42
			ब्रेक		48
	प्रकाश आवेग प्रतिरोध भोल्टेज (शिखर)		जम्मा गर्न, चरण देखि चरण	KV	75
			ब्रेक		85
	१ मिनेट पावर फ्रिक्वेन्सी सहायक/नियन्त्रण सर्किटको भोल्टेज (जमिनमा)			KV	2
मूल्याङ्कन गरिएको वर्तमान				A	630
मूल्याङ्कन गरिएको छोटो अवधिको प्रतिरोध वर्तमान (भर्चुअल मान)			मुख्य सर्किट / अर्थिंग स्विच	kA	२५/४ सेकेन्ड
			अर्थिङ सर्किट	kA	२१.७/४सेकेन्ड
रेटेड शिखर वर्तमान प्रतिरोध			मुख्य सर्किट / अर्थिंग स्विच	kA	63
			अर्थिङ सर्किट	kA	54.5
मूल्याङ्कन गरिएको छोटो सर्किट ब्रेक वर्तमान र समय				kA/समय	२५/३०
मूल्याङ्कन गरिएको छोटो सर्किट बन्द वर्तमान (चरम)				kA	63
रेटेड केबल चार्ज ब्रेक वर्तमान				A	25
ब्रेकरको मूल्याङ्कन गरिएको सञ्चालन अनुक्रम O-0.3s-CO-180s-CO
यान्त्रिक जीवन		ब्रेकर / डिस्कनेक्टर		समय	10000/3000
आईपी डिग्री		सिल गरिएको बक्स			IP67
		स्विचगियर खोल			IP4X
ग्याँस दबाव		मूल्याङ्कन गरिएको ग्यास चार्ज स्तर (20 ℃, गेज दबाव)		Mpa	0.02
		मूल्याङ्कन गरिएको ग्यास न्यूनतम फ्युक्शन स्तर (२० ℃, गेज दबाव)		Mpa	0
सील प्रदर्शन,		वार्षिक चुहावट दर		%/वर्ष	≤०.०५

◆ लोड स्विच क्याबिनेट

वस्तु			एकाइ	डाटा
मूल्याङ्कन भोल्टेज			KV	12
मूल्याङ्कन गरिएको आवृत्ति			HZ	50
मूल्याङ्कन गरिएको इन्सुलेट स्तर	1 मिनेट काम आवृत्ति सामना भोल्टेज		KV

	प्रकाश आवेग प्रतिरोध भोल्टेज (शिखर)		KV

	१ मिनेट पावर फ्रिक्वेन्सी सहायक/नियन्त्रण सर्किटको भोल्टेज (जमिनमा)		KV	2
मूल्याङ्कन गरिएको वर्तमान			A	630
मूल्याङ्कन गरिएको छोटो अवधिको प्रतिरोध वर्तमान (भर्चुअल मान)		मुख्य सर्किट / अर्थिंग स्विच	KA	२५/४ सेकेन्ड
		अर्थिङ सर्किट	KA	२१.७/४सेकेन्ड
रेटेड शिखर वर्तमान प्रतिरोध		मुख्य सर्किट / अर्थिंग स्विच	KA	63
		अर्थिङ सर्किट	KA	54.5
मूल्याङ्कन गरिएको छोटो सर्किट बन्द वर्तमान (चरम)		लोड स्विच / अर्थिंग स्विच	KA	63
रेटेड सक्रिय लोड अवरोध वर्तमान			A	630
मूल्याङ्कन गरिएको बन्द-लूप अवरोध गर्ने वर्तमान			A	630
5% रेटेड सक्रिय लोड अवरोध वर्तमान			A	31.5
रेटेड केबल चार्ज ब्रेक वर्तमान			A	10
मूल्याङ्कन सक्रिय लोड ब्रेक समय			समय	100
ग्राउन्ड गल्ती वर्तमान ब्रेकिंग			A/समय	३१.५/१०
ग्राउण्ड फल्टको अवस्थामा लाइन र केबलहरूको चार्जिङ करेन्ट विच्छेद गरिएको छ।			A/समय	१७.४/१०
यान्त्रिक जीवन	ब्रेकर / डिस्कनेक्टर		A/समय	10000/3000
आईपी डिग्री	सिल गरिएको बक्स			IP67
	स्विचगियर खोल			IP4X
ग्याँस दबाव	मूल्याङ्कन गरिएको ग्यास चार्ज स्तर (20 ℃, गेज दबाव)		Mpa	0.02
	मूल्याङ्कन गरिएको ग्यास न्यूनतम फ्युक्शन स्तर (२० ℃, गेज दबाव)		Mpa	0
सील प्रदर्शन,	वार्षिक चुहावट दर		%/वर्ष	≤०.०५

● वातावरण मैत्री रिंग मुख्य एकाइको कार्यान्वयन मानक

◆ उच्च भोल्टेज स्विचगियर र कन्ट्रोलगियरका लागि GB/T 1022 मापदण्डहरूको सामान्य प्राविधिक आवश्यकताहरू।

◆ GB/T39063640.5kV AC धातु संलग्न स्विचगियर र नियन्त्रण उपकरण।

◆ GB/T1985 उच्च भोल्टेज एसी अलग गर्ने स्विच र ग्राउन्डिङ स्विच

◆ GB/T38043.6-40.5kV AC उच्च भोल्टेज लोड स्विच

◆ GB/T1984 उच्च भोल्टेज AC सर्किट ब्रेकर

◆ GB/T4208 खोल सुरक्षा स्तरको IP कोड

◆ GB/T7354 आंशिक डिस्चार्ज मापन

◆ GB/T311.1 इन्सुलेशन समन्वय भाग 1: परिभाषा, सिद्धान्त र नियमहरू

● वातावरण मैत्री रिंग मुख्य एकाइको अवस्थाहरू प्रयोग गर्दै

◆ अधिकतम तापक्रम: +४५ डिग्री सेल्सियस;

◆ न्यूनतम तापमान: -25 डिग्री सेल्सियस;

◆ अधिकतम तापक्रम: (24-घण्टा औसत) +35 डिग्री सेल्सियस;

◆ अधिकतम औसत सापेक्षिक आर्द्रता (24 घण्टा 1: ≤ 95%; उचाई: ≤ 1500m; भूकम्प क्षमता: 8 डिग्री;

◆ सुरक्षा ग्रेड: चार्ज गरिएको बडी सिल IP67, स्विच क्याबिनेट शेल IP4x；

◆ वरपरको हावा स्पष्ट रूपमा संक्षारक दहनशील ग्याँस र जल वाष्प द्वारा प्रदूषित हुनु हुँदैन।

◆ त्यहाँ कुनै बारम्बार हिंस्रक कम्पन हुने ठाउँ छैन, र कठोर भागहरू अन्तर्गत कठोरता डिजाइनले सबै प्रकारका आवश्यकताहरू पूरा गर्दछ।

◆ जब यो सामान्य वातावरणीय परिस्थितिमा GB/T3906 भन्दा पर प्रयोग गरिन्छ, प्रयोगकर्ताले KEXR सँग वार्ता गर्नेछ।

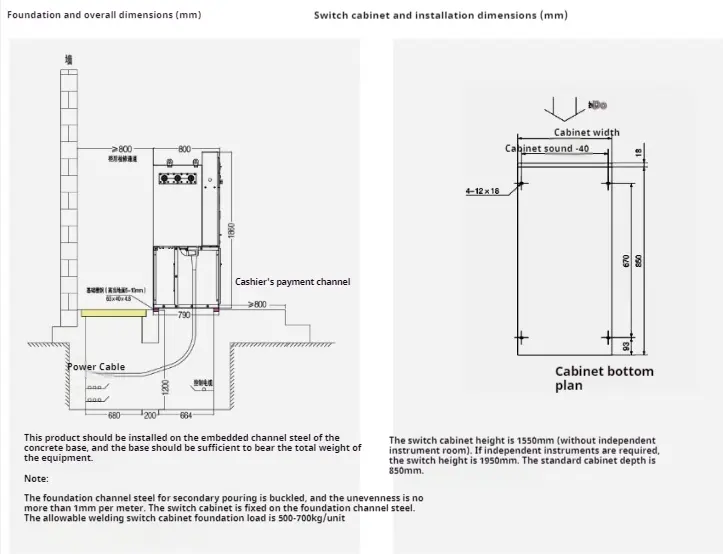

● स्थापना निर्देशनहरू

Environment Friendly Ring Main Unit
