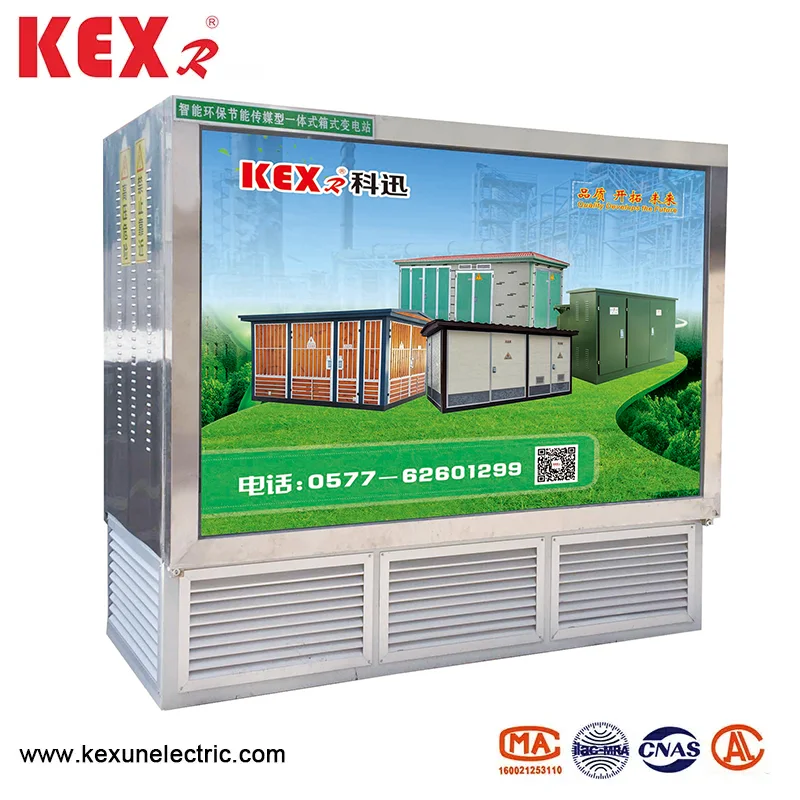

भूमिगत प्रतिस्थापन

● उत्पाद सिंहावलोकन

युबड-12 टाइप गर्नुहोस् परिदृश्य भूमिगत सबमिट शहरी पर्यावरणीय डिजाइनको अवधारणाको अनुरूप, एउटा सानो क्षेत्र ओगट्छ र वातावरणलाई सुन्दर बनाउँछ। यो सहरी ट्राफिक ट्रंक सडक, आवासीय क्षेत्र, एयरपोर्ट, स्टेशन, अफ-राजमार्ग र अन्य स्थानहरूको लागि उपयुक्त छ, र शहरी वितरण नेटवर्क उपकरण परिवर्तन रूपान्तरणको प्रवृत्ति हुनेछ।

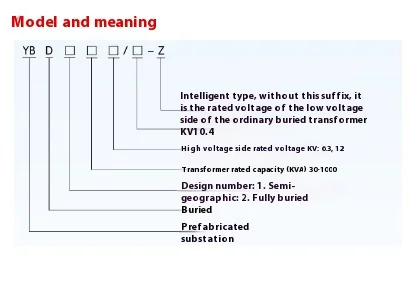

KbD-12-12 प्रकारको परिदृश्य भूमिगत प्रतिस्थापन को मोडेल विवरण

परम्परागत बक्स प्रतिस्थापन संग तुलनात्मक बक्स प्रतिस्थापन संग निम्न स्पष्ट सम्पत्ति छ:

▶ सौन्दर्य र वातावरणीय सद्भाव

साधारण बक्स प्रतिस्थापन एक ठूलो क्षेत्र ओगट्न, जो वरपर को लागी अधिक क्षेत्र को लागी समन्वय गर्न सक्दैन, र भूमिगत कोषको सानो वितरण बाकसमा समन्वय गर्न सक्दछ, जसले वरपरका वातावरणलाई असर गर्दैन।

▶ ऊर्जा बचत

ऊर्जा बचाउने र उपभोग घटाउन सम्पूर्ण समाजको सहमति बन्न पुगेको छ। ट्रान्सफार्मरहरू युबड-12 प्रकार परिदृश्य भूमिगत प्रतिस्थापन कम-घाटा कम ट्रान्सफार्मरहरू छन् जस्तै S11 श्रृंखलाहरू, S13 श्रृंखला र एसबीएचसी 1। श्रृंखलाहरू प्रयोगकर्ताहरूको माग अनुसार चयन गर्न सकिन्छ।

▶ हल्ला कटौती

ट्रान्सफर्मर को आवाज फलामको कोरबाट आउँदछन्, र सामान्य बक्स ट्रान्सफर्मर भित्रको उचाई सामान्यतया 1.2 मिटर हुन्छ, जसले सजिलैसँग मानिसहरूको निद्रालाई असर गर्छ। युबड-12 प्रकार परिदृश्य भूमिगत सब्सटलाई समग्रमा स्थापना गरिएको छ, र यसको आवाज स्पष्ट रूपमा कम हुन सक्छ, जुन बासिन्दाहरूलाई कम प्रभाव पार्दछ।

Clage ग्राहकहरूका लागि मान सिर्जना गर्नुहोस्

ल्यान्डस्केप भूमिगत प्रतिस्थापन छोटो उत्पाद चक्रको साथ, सानो लगानी र द्रुत प्रभावको साथ केक्युनको सब्सएस्टब्लेटमा पूर्ण रूपमा prefabrication गर्न सकिन्छ। शहरी मुख्य सडकहरूमा स्थापित भूमिगत प्रतिस्थापन र राजमार्गहरू भूँइमा एक विज्ञापन प्रकाश बक्स बक्स उपकरण हो, र यसको विज्ञापन लाइट बक्स स्थितिले विज्ञापन प्रदान गर्दछ।

▶ उच्च स्वचालन

युबड-12 प्रकार ल्यान्डस्केप भूमिगत सबमिटले GPRS वायरविहीन नेटवर्क टेक्नोलोजी प्रयोग गरेर कन्ट्रोलमेन्ट स्थितिको बारेमा कन्ट्रोल र कम भोल्टेज स्विच रिपोर्ट गर्न सक्दछ जुन अपरेशन र सब्दनको प्रयोगलाई अत्यन्त सुविधा पुर्याउँछ।

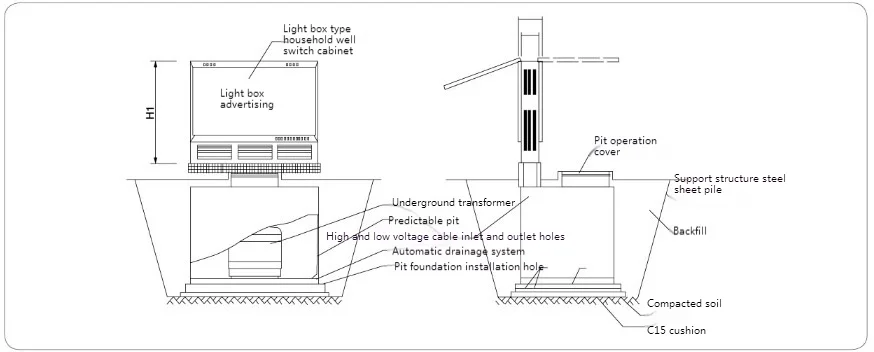

● स्थापना -1 -2 प्रकार फाजराइप भूमिगत सबमिट को स्थापना रेखाचित्र

नोट:

1 माथि आयामहरू केवल सन्दर्भको लागि हुन्। कृपया वास्तविक आयामहरू अर्डर गर्दा निर्माता द्वारा प्रदान गरिएको चित्रहरूमा सन्दर्भ गर्नुहोस्।

2 उत्पादको भूमिगत ट्रान्सफार्मर हुन्छ, प्रकाश बक्स आउटडोरले क्याबिनेट र पूर्ववर्ती खाडल स्विच गर्नुहोस्। यो कारखानामा प्री-भेला गरिएको उपकरणको पूर्ण सेट हो, र प्रकाश बक्स स्विच मन्त्रिपरिषद्ले स्टेनले स्टीलको बनेको छ;

Right। Prefabricated पिट पूर्ण रूपमा छाप लगाइएको छ र वाटरप्रूफको माथिल्लो कभरको वर्ग फ्लोर टाइलहरूको सतहको साथ, र "बीबी / T19 28555" को आवश्यकता अनुसार अभिषेक गरिएको छ;

4 खाडीको माथिल्लो कभर खुला मन्शोलीको साथ प्रदान गरिएको छ। म्यानहोल खोलिएपछि यो समर्थित छ र सिलिन्डर द्वारा स्थित छ। म्यानहोल मार्फत भूमिगत ट्रान्सफार्म गर्ने कामदारलाई अवलोकन गर्न सकिन्छ र खानुहोस् केबल सुरक्षा जडानको लागि खाडलमा प्रवेश गर्न सञ्चालन गर्न सकिन्छ।

Leght। यो सुझाव दिइन्छ कि ब्लास्टिंग बोल्ट खाडलको फाउन्डेसन आकारको आधारमा इम्बेट गरिएको हुनुपर्दछ। खाडल ठाउँमा छ र निश्चित, ब्याकफिल माटोमा क्षितिज अनुसार, र त्यसपछि टर्फ रोप्नुहोस्।

● दुई विशिष्ट योजनाहरूको डिजाइन रेखाचित्र

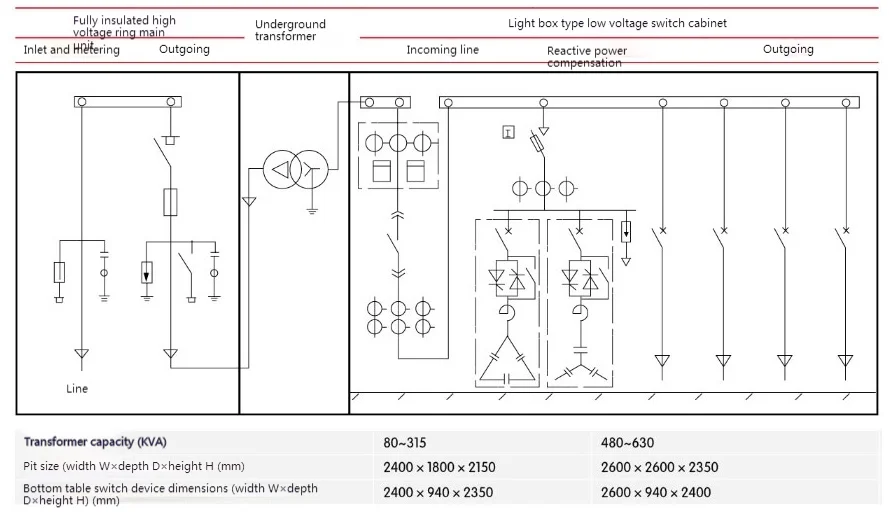

◆ HV RITE ME or ory Uniy + भूमिगत ट्रान्सफार्मर + कम भोल्टेज मिटर:

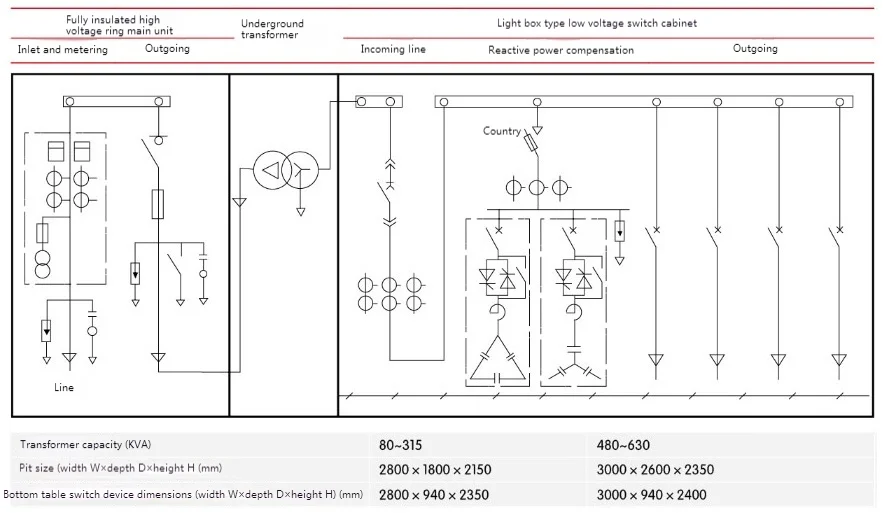

◆ HV औंठी मुख्य एकाई + उच्च भोल्टेज मिटरिंग + भूमिगत ट्रान्सफार्मर + LV फिडर:
