तीन पोल आउटडोर Vcb

ZW7-40.5 प्रकार तीन पोल आउटडोर vcb उत्पादन सुविधाहरू

अत्यधिक उच्च विश्वसनीयता

सम्पूर्ण जीवन भर मर्मत-मुक्त।

उच्च मेकानिकल जीवन र विद्युत जीवन छ।

सम्पूर्ण मेसिन आकारमा सानो, वजनमा हल्का र स्थापना गर्न सजिलो छ।

ZW7-40.5 प्रकारको तीन पोल आउटडोर vcb को अवस्थाहरू प्रयोग गर्दै

¨ परिवेश तापमान: -30℃～60℃;

¨ उचाई: 3000m भन्दा कम;

¨ हावाको गति :≤34m/s;

¨ स्विचगियर र नियन्त्रण उपकरण बाहिरबाट भाइब्रेसन वा ग्राउन्ड गतिलाई बेवास्ता गर्न सकिन्छ।

¨ प्रदूषण ग्रेड:Ⅳ;

¨ भण्डारण तापमान:-40℃～85℃।

1.2 ZW7-40.5 प्रकारको तीन पोल आउटडोर vcb को प्राविधिक प्यारामिटर

सर्किट ब्रेकर को मुख्य प्राविधिक प्यारामिटर

सर्किट ब्रेकर को मुख्य मेकनिकल प्यारामिटर

सर्किट ब्रेकरको संरचना र कार्य सिद्धान्त

ZW7-40.5 तीन ध्रुव बाहिरी vcb मुख्यतया एकीकृत चुम्बकीय पोल, वर्तमान ट्रान्सफर्मर, अपरेटिङ मेकानिज्म र बक्स मिलेर बनेको हुन्छ। यस प्रकारको सर्किट ब्रेकरलाई सानो बनाइन्छ र यसको खोल उच्च गुणस्तरको स्टेनलेस स्टील बक्सबाट बनेको हुन्छ। हालको ट्रान्सफर्मर प्रयोगकर्ताको आवश्यकता अनुसार चयन गर्न सकिन्छ।

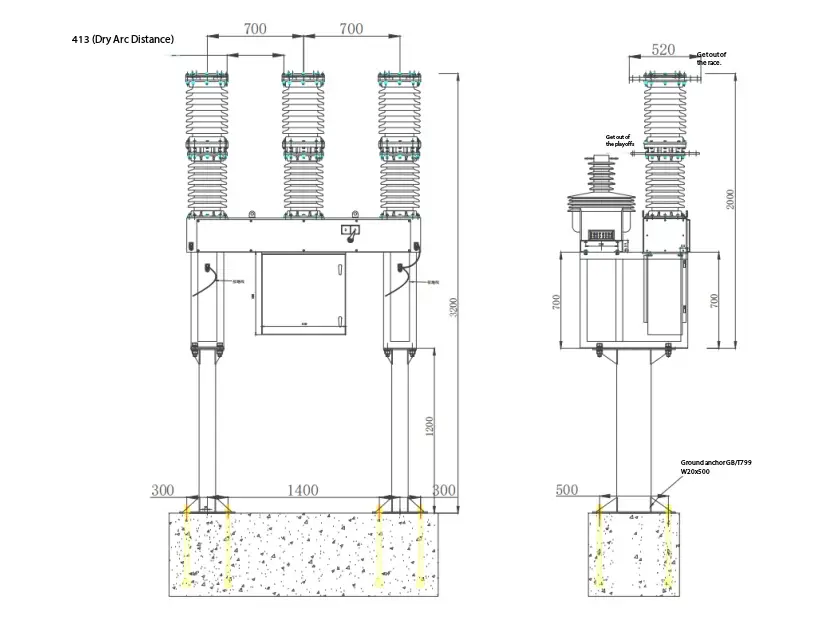

ZW7-40.5/सर्किट ब्रेकर रूपरेखा रेखाचित्र

ZW7-40.5 तीन ध्रुव बाहिरी vcb र यसको बुद्धिमान नियन्त्रण संयोजन। स्विचको अन-अफ अपरेशन स्थानीय रूपमा महसुस गर्न सकिन्छ, र यो संचार इन्टरफेस मार्फत टाढाबाट पनि सञ्चालन गर्न सकिन्छ। सर्किट ब्रेकरको अन्य जानकारी पनि नियन्त्रण केन्द्रमा पठाउन सकिन्छ, र संचार च्यानल केबल, अप्टिकल फाइबर, GPRS/CDMA, GSM, आदि हुन सक्छ।

सर्किट ब्रेकर को कार्य सिद्धान्त

३.१ आर्क बुझाउने सिद्धान्त:

ZW7-40.5 तीन ध्रुव बाहिरी vcb ले भ्याकुम अवरोधक अपनाउछ, र भ्याकुम चाप निभाउने र इन्सुलेट गर्ने माध्यमको रूपमा प्रयोग गरिन्छ, जसमा अत्यन्त उच्च भ्याकुम डिग्री हुन्छ। जब चलिरहेको र स्थिर सम्पर्कहरू सञ्चालन संयन्त्रको कार्य अन्तर्गत बिजुलीको साथ बन्द हुन्छन्, सम्पर्कहरू बीच एक भ्याकुम आर्क उत्पन्न हुनेछ। एकै समयमा, सम्पर्कहरूको विशेष संरचनाको कारण, सम्पर्कहरू बीचको खाडलमा एक उपयुक्त अनुदैर्ध्य चुम्बकीय क्षेत्र पनि उत्पन्न हुनेछ, जसले भ्याकुम आर्कलाई फैलाउनको लागि बढावा दिनेछ, र चापलाई कम चाप भोल्टेज कायम राख्नको लागि सम्पर्क सतहमा समान रूपमा वितरित बनाउँदछ। जब वर्तमान स्वाभाविक रूपमा शून्य पार गर्दछ, अवशिष्ट आयनहरू, इलेक्ट्रोनहरू र धातु वाष्पहरू समयको माइक्रोसेकेन्ड क्रममा सम्पर्क सतह र ढालमा संयुक्त वा सघन गर्न सकिन्छ। किनभने अनुदैर्ध्य चुम्बकीय क्षेत्र भ्याकुम चाप नियन्त्रण गर्न प्रयोग गरिन्छ, भ्याकुम सर्किट ब्रेकरले वर्तमान तोड्ने बलियो र स्थिर क्षमता छ।

३.२ विद्युत ऊर्जा भण्डारण: मोटरले मेकानिज्मको पिनियनमा आउटपुट टर्क कार्य गर्दछ र यसलाई स्पिन्डलमा रहेको ठूलो स्प्रोकेटमा प्रसारण गर्दछ, यसरी क्र्याङ्क हातलाई घुमाउन र बन्द हुने वसन्त भण्डार ऊर्जा बनाउँछ। जब क्र्याङ्क हातको स्क्रूले ट्राभल स्विच थिच्छ, मोटरको पावर सप्लाई काटिन्छ, र वसन्त ऊर्जा भण्डारण पूरा हुन्छ।

3.3 म्यानुअल एनर्जी भण्डारण: त्यो घुमाउने मेकानिजमको आउटपुट शाफ्टले घुमाउने टर्कलाई ठूलो गियरमा पठाउँछ जुन आउटपुट शाफ्टमा पिनियन मार्फत सानो गियरसँग पूर्ण रूपमा मेस गरिएको हुन्छ, जसले गर्दा क्र्याङ्क हातलाई घुमाउन चलाउँछ, ताकि बन्द हुने spr ले ऊर्जा भण्डार गर्न सक्छ।

3.4O क्लोजिङ इलेक्ट्रोम्याग्नेटको कार्य: मेकानिजमले क्लोजिङ सिग्नल प्राप्त गरेपछि, क्लोजिङ इलेक्ट्रोम्याग्नेटको मुभिङ आइरन कोर माथितिर सर्छ, क्लोजिङ ट्रिप लिभरलाई माथितिर जानको लागि धकेल्छ, जसले गर्दा बन्द हुने आधा शाफ्ट घडीको विपरीत दिशामा घुम्छ। बन्द कुंडी मा अवरोध जारी। एकै समयमा, बन्द कुंडी रोलरको दबाब अन्तर्गत घडीको विपरीत दिशामा घुमाउँछ, ऊर्जा भण्डारण मर्मतसम्भार जारी गर्दछ। मुख्य शाफ्टमा रहेको क्यामले क्लोजिङ स्प्रिङको संकुचन बलको कारणले प्रभाव बल उत्पन्न गर्छ, र म्यानुअल ऊर्जा भण्डारण शाफ्ट (अर्थात, आउटपुट शाफ्ट) मा रकर हातमा ठोक्छ, जुन कनेक्टिङ रड मार्फत स्विचमा प्रसारित हुन्छ, यसरी बन्द गर्ने कार्य पूरा हुन्छ।

3.5 म्यानुअल सञ्चालन: जब बन्द गर्ने आधा शाफ्टमा स्थापित सिफ्ट फोर्क घडीको विपरीत दिशामा घुम्छ, यसले बन्द हुने आधा शाफ्टलाई घडीको विपरीत दिशामा घुमाउँछ। त्यसोभए विद्युत चुम्बक बन्द गर्ने कार्यको रूपमा समान प्रभाव उत्पादन गर्न।

३.६ रिक्लोजिङ अपरेशन: मेकानिजमले ऊर्जा भण्डारण स्प्रिङको ऊर्जा रिलिज गरेपछि, यसले बन्द गर्ने कार्य पूरा गर्छ। बन्द अवस्थामा, संयन्त्रले फेरि ऊर्जा भण्डारण कार्य गर्दछ। ऊर्जा भण्डारण कार्य पूरा भएपछि, संयन्त्र बन्द ऊर्जा भण्डारण अवस्थामा छ, र एक पटक सही संकेत प्राप्त भएपछि, संयन्त्रले स्वचालित पुन: बन्द गर्ने कार्यलाई महसुस गर्न सक्छ।

३.७ ब्रेक रिलिज इलेक्ट्रोम्याग्नेटको सञ्चालन: मेकानिजमले ब्रेक रिलिज सिग्नल प्राप्त गरेपछि, ब्रेक रिलिज इलेक्ट्रोम्याग्नेटको मुभिङ कोर माथितिर सर्छ, ब्रेक रिलिज लिभरलाई माथितिर धकेल्छ, जसले गर्दा ब्रेक रिलिज एक्सल घडीको विपरीत दिशामा घुम्छ। ब्रेक रिलिज कुंडीमा अवरोध जारी गर्नुहोस्। एकै समयमा, ब्रेक रिलिज कुंडी रोलरको दबाबमा घडीको विपरीत दिशामा घुम्छ, र रकर हात स्विचमा केही ब्रेक स्प्रिङहरूको जोरको कारणले घडीको विपरीत दिशामा घुम्छ, यसरी ब्रेक रिलिज अपरेशन पूरा हुन्छ।

3.8 म्यानुअल अपरेशन: जब ब्रेक हाफ शाफ्टमा माउन्ट गरिएको फोर्क घडीको विपरीत दिशामा घुम्छ, यसले ब्रेक आधा शाफ्टलाई घडीको विपरीत दिशामा घुमाउँछ, जसले गर्दा ब्रेक इलेक्ट्रोम्याग्नेटको सञ्चालनको जस्तै प्रभाव उत्पन्न हुन्छ। 3.8 म्यानुअल अपरेशन: जब ब्रेकमा माउन्ट गरिएको फोर्कले आधा शाफ्टलाई काउन्टरमा घुमाउँछ, आधा शाफ्टलाई काउन्टरमा घुमाउँछ। घडीको विपरीत दिशामा घुमाउनुहोस्, यसरी ब्रेक इलेक्ट्रोमग्नेटको सञ्चालनको रूपमा समान प्रभाव उत्पादन गर्दछ।

३.९ ओभर-करेन्ट ट्रिप अपरेशन: जब ओभर-करेन्ट ट्रिपमा ओभर-करेन्ट कुण्डलले तोकिएको ट्रिप करन्टबाट गुज्र्छ, इलेक्ट्रोम्याग्नेटले कार्य गर्दछ र पुश रडले ट्रिप लिभरलाई धक्का दिन्छ। आधा-शाफ्टलाई घडीको विपरीत दिशामा घुमाउनुहोस्, ब्रेक लचमा अवरोध छोड्नुहोस्, यसरी ब्रेक इलेक्ट्रोम्याग्नेटको सञ्चालनको रूपमा समान प्रभाव उत्पादन गर्नुहोस्, र सर्किट ब्रेकरको ओभरकरेन्ट ट्रिपिङ अपरेशन पूरा गर्नुहोस्।

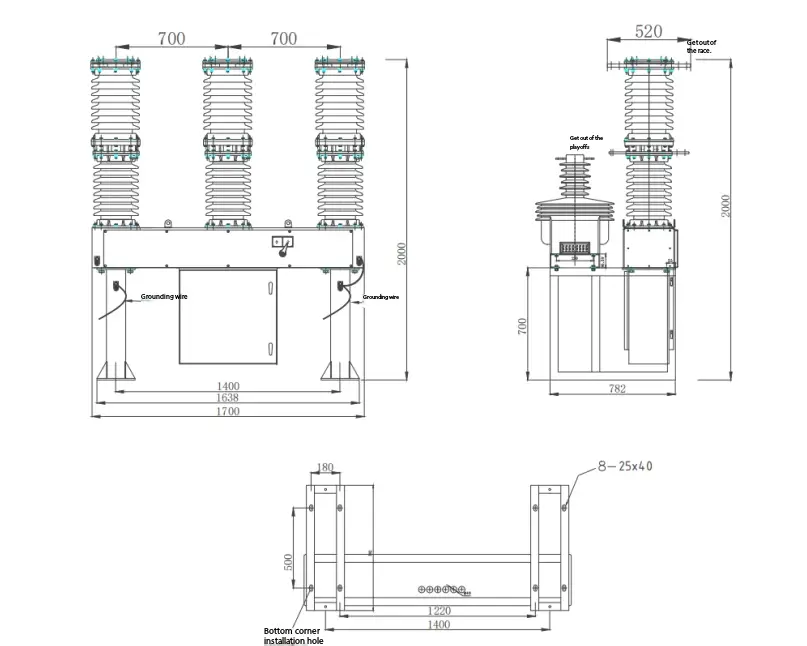

तीन ध्रुव बाहिरी vcb स्थापना रेखाचित्र
