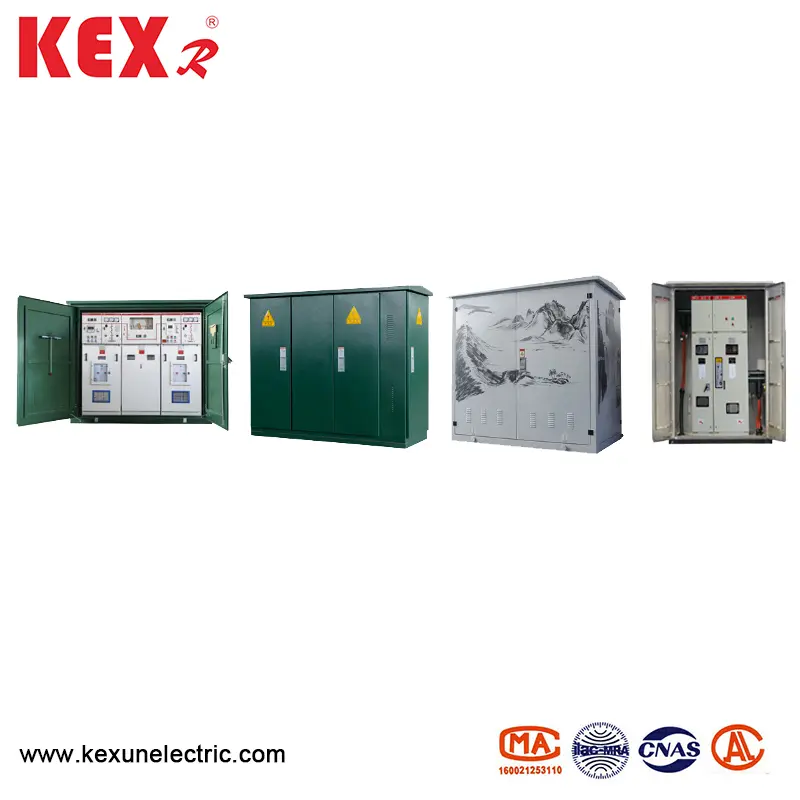

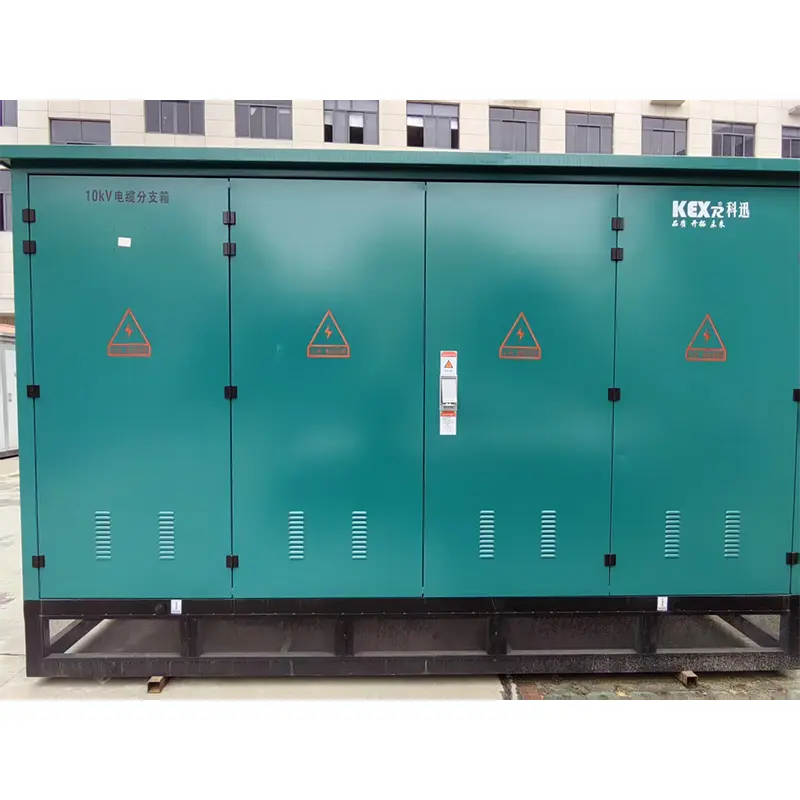

लोड केबल शाखा बक्स लोड गर्नुहोस्

● उत्पाद सिंहावलोकन

DFW लोड स्विच केबल शाखा बक्स तीन-स्टेशन एसएफ dod बोड स्विच र बाहिर जाने लाइनहरू, न्यूनतम संरचनात्मक डिजाइन समारोहको साथ, metterness आगमन र बहिर्गमन लाइनहरूको साथ। शाखा बक्सले परम्परागत ट्याप बक्सका फाइदाहरू मात्र राख्दैन, तर औंठी नेटवर्क क्याबिनेटका केही फाइदाहरू पनि छन्, त्यसैले शहरी नेटवर्क पुनर्निर्माणको लागि पनि आदर्श उपकरण हो। सानो आकार, मर्मत-मुक्त, राम्रो प्राविधिक अर्थव्यवस्था, उच्च विश्वसनीयता, सरल स्थापना र सुविधाजनक प्रयोग। SF6 लोड स्विचको साथ केबल शाखा बक्समा चकमा राखिएको छ कि त्यहाँ बक्समा तीनवटा कटाईहरू छन्, जुन एकसाथै दुई समूहले भरिएको छ। लोड स्विच को अपरेटिंग संयन्त्रहरू अपरेटिंग ड्राइभ डिब्बेमा अवस्थित छ, र केबल पोष्टहरू र केबलहरू केबल पोष्टहरू र केबल टर्मिटल छन् जुन केबल टर्मिनलहरू लोड स्विचसँग जोडिएको छ। लोड स्विचको संलग्न डिब्बेमा लोड स्विचहरू रोटरी टेबल गतिशीलता र स्थिर सम्पर्क प्रकार लोडहरू तीन तहहरूको वरिपरिको सममित शाफ्टमा तय गरिएको छ। केबल डिब्बेका केबलहरू तीन चरणमा तीन चरणमा समेटिन्छ, र प्रत्येक समूहमा तीन केबल टर्मिनेलहरू समानान्तर र तृप्तिमा तटढै वितरण गरिन्छ। प्रत्येक केन केबल टर्मिनल ठाडो ढ all ्गली ढल लाइनसँग सम्बन्धित छ, र तीन केबल पिले लाइनहरू एक अर्काको समानान्तर छन्। बन्द खण्डको एक दबाब राहत पाइपलाइन छ।

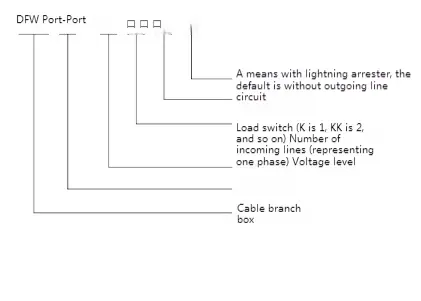

● मोडेल अर्थ

● प्राविधिक प्यारामिटर

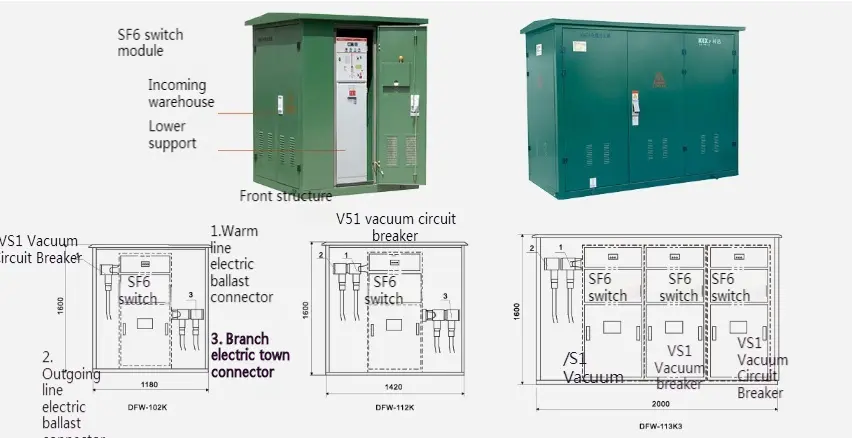

● रूपरेखा रेखाचित्र

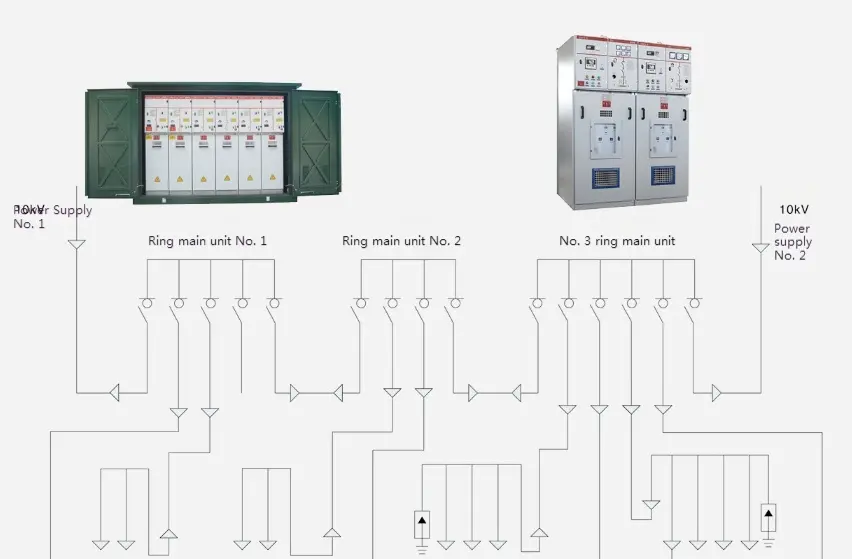

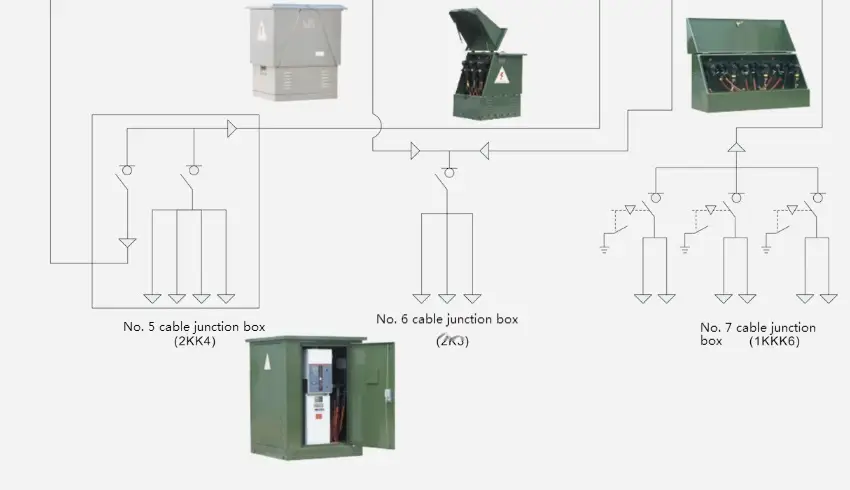

● विशिष्ट वाइरिंग योजना रेखाचित्र

● SF6 लोड स्विचको साथ केबल शाखा बक्सको स्किनटिक रेखाचित्र

● भ्याकुम लोड स्विचसँग लोड स्विच केबल शाखा बक्स (भ्याकुम सर्किट ब्रेकर)

घरेलु उच्च-गुणवत्तान्त्रिक संकुचित भ्याकुम लोड स्विच सम्मेलन, चतुर बायाँ र दायाँ आगमन र बाहिर जाने लाइनहरू, र आगमन र बहिर्गमन लाइनहरूमा पृथक हुन्छ। शाखा बक्सले परम्परागत ट्याप बक्सका फाइदाहरू मात्र राख्दैन, तर औंठी नेटवर्क क्याबिनेटका केही फाइदाहरू पनि छन्, त्यसैले शहरी नेटवर्क पुनर्निर्माणको लागि पनि आदर्श उपकरण हो। सानो आकार, मर्मत-मुक्त, राम्रो प्राविधिक अर्थव्यवस्था, उच्च विश्वसनीयता, सरल स्थापना र सुविधाजनक प्रयोग। भ्याकुम लोड स्विच (शून्य सर्किट ब्रेकर) को साथ केबल शाखा बक्समा प्रकाशित छ कि त्यहाँ एक तीन डिब्बलहरू शाखा बक्सको अगाडि अवस्थित छ, जुन म्यानुअल वा इलेक्ट्रिक अपरेसन महसुस गर्न सकिन्छ। त्यहाँ केबल स्टिक्स र केबल टर्मिनलहरू छन्, र केबल टर्मिनलहरू लोड स्विचसँग जोडिएको छ। डिजाइन योजना द्वारा आवश्यक भएमा केबल कम्पार्टमेन्टहरू फ्यूजहरूको साथ सुरक्षित गर्न सकिन्छ, र डिजाइन योजना विविधीकरण गरिएको छ, जसले टेलिमेट्री, टाढाको नियन्त्रण र टाढा संचारको कामलाई महसुस गर्न सक्दछ।

Q टेक्रिक प्यारामिटर

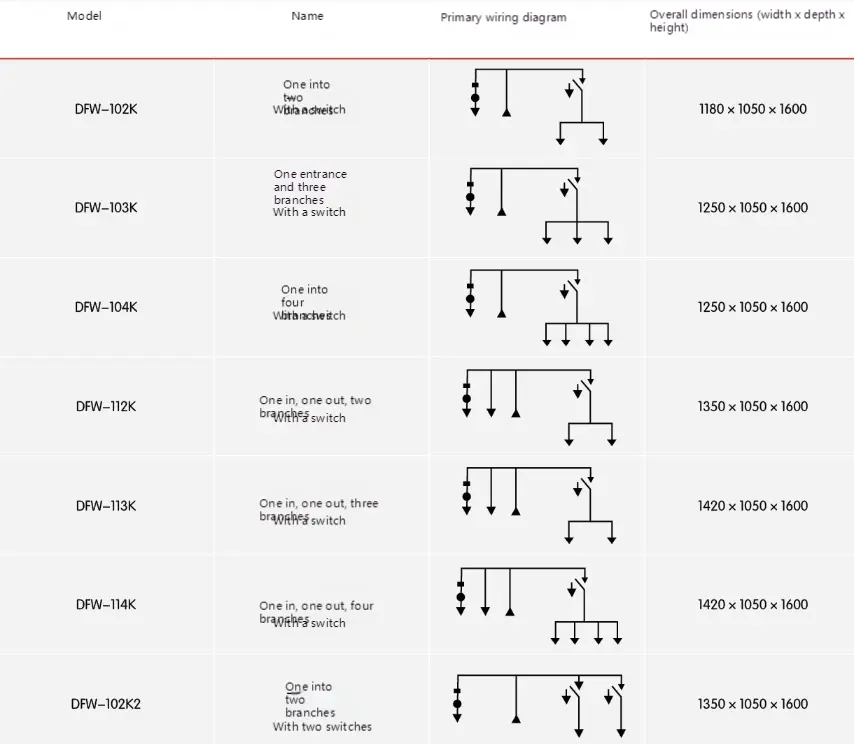

● विशिष्ट प्राथमिक प्रणाली रेखाचित्र
