किन धेरै र धेरै ग्राहकहरु C-GIS रोज्छन्?

C-GIS भनेको के हो?

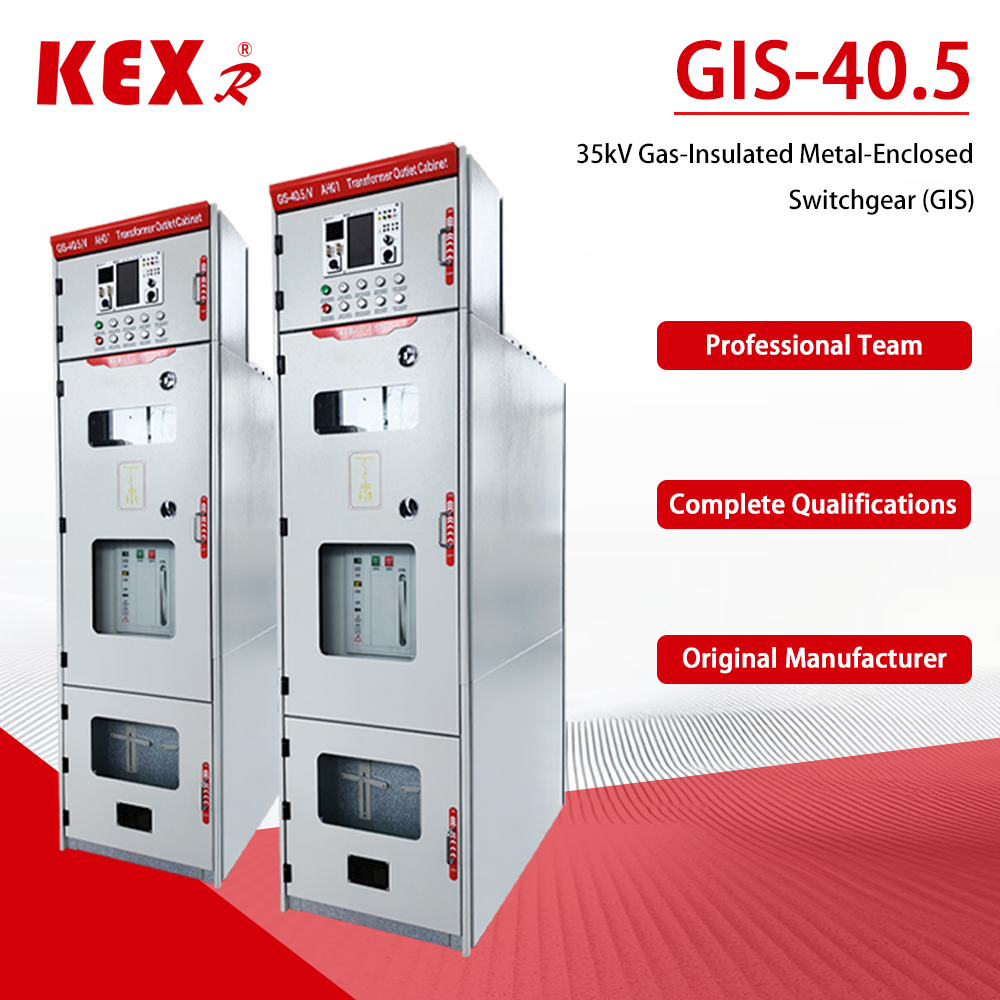

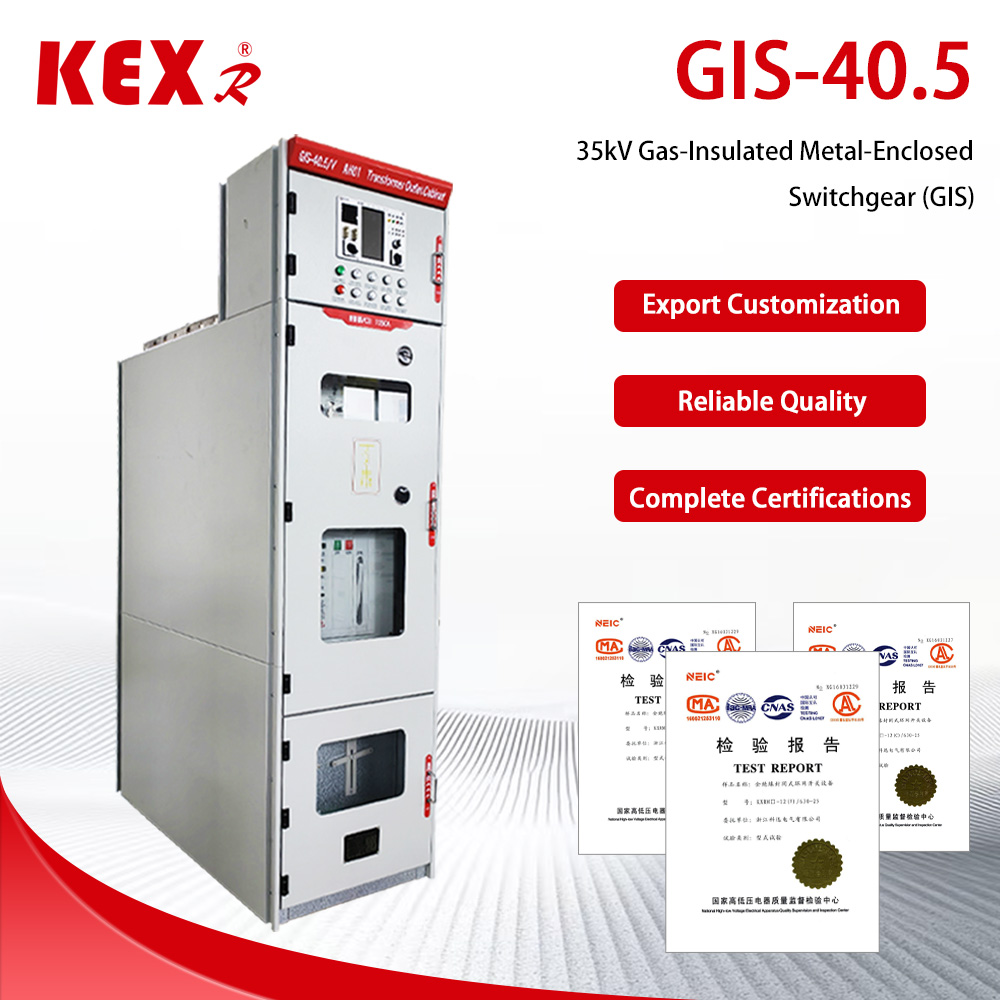

द40.5kV C-GIS क्याबिनेट(35kV प्रणालीहरूमा सामान्य) मध्यम भोल्टेज क्षेत्रमा GIS प्रविधिको सफल विस्तार हो। यसको मूल डिजाइन अवधारणा निम्नानुसार छ:

1. पूर्ण रूपमा छापिएको संरचना: सबै उच्च-भोल्टेज प्रत्यक्ष भागहरू स्टेनलेस स्टील प्लेटहरू द्वारा वेल्डेड सील गरिएको ग्यास बक्समा बन्द छन्, जुन बाह्य वातावरणबाट पूर्ण रूपमा अलग गरिएको छ।

2. ग्यास इन्सुलेशन: हावालाई इन्सुलेट गर्ने माध्यमको रूपमा बदल्न ग्यास बक्स इन्सुलेट ग्यासले भरिएको छ। सामान्य इन्सुलेट ग्याँसहरू समावेश छन्:

3.SF (सल्फर हेक्साफ्लोराइड): परम्परागत मुख्यधारा माध्यमको उत्कृष्ट इन्सुलेशन प्रदर्शन छ, तर यसको उच्च हरितगृह प्रभावका कारण यसले वातावरणीय दबाबको सामना गरिरहेको छ।

4. पर्यावरण संरक्षण ग्याँस: "डबल कार्बन" को लक्ष्य पूरा गर्न बजारले हरित विकासलाई प्रवर्द्धन गर्ने विकल्पको रूपमा सुख्खा हावा, नाइट्रोजन (एन) वा नयाँ वातावरणीय संरक्षण ग्यासलाई अपनाउन थाल्यो।

5. भ्याकुम सर्किट ब्रेकर: स्विचगियरको कोर सर्किट ब्रेकरले सर्किटको जडान र विच्छेदन पूरा गर्न सामान्यतया भ्याकुम सर्किट ब्रेकर अपनाउँछ।

6. मोड्युलर डिजाइन: उत्पादन धेरै मानक मोड्युलहरू (जस्तै सर्किट ब्रेकर मोड्युल र बस मोड्युल) मिलेर बनेको छ, जसलाई फिल्डमा लचिलो रूपमा जोड्न सकिन्छ र सजिलै विस्तार गर्न सकिन्छ।

मुख्य लाभहरू र लागू परिदृश्यहरू

परम्परागत (एयर इन्सुलेटेड प्यानल) को तुलनामा, 40.5kV C-GIS का निम्न उत्कृष्ट फाइदाहरू छन्, तर यसले यसको उच्च प्रारम्भिक लागतमा पनि ध्यान दिन आवश्यक छ:

1. कम्प्याक्ट संरचना, ठाउँ बचत: किनभने ग्यास इन्सुलेशन प्रदर्शन हावा भन्दा धेरै राम्रो छ, क्याबिनेट को आकार धेरै कम छ। उही स्पेसिफिकेशनको AIS सँग तुलना गर्दा, C-GIS ले ओगटेको क्षेत्र 50% भन्दा बढी वा 76% सम्म कम गर्न सकिन्छ, जुन विशेष गरी टाइट जमिन स्रोत भएका शहरी सबस्टेशनहरूको लागि उपयुक्त छ।

2. बलियो वातावरणीय अनुकूलनता, सुरक्षा र विश्वसनीयता: पूर्ण रूपमा सिल गरिएको डिजाइनले यसलाई उच्च उचाइ, आर्द्रता, नुन कुहिरो, प्रदूषण र संक्षेपण जस्ता कठोर वातावरणको प्रतिरोध गर्न सक्षम बनाउँछ। प्रत्यक्ष भागहरू खुला छैनन्, र सुरक्षा उच्च छ। शून्य गेज दबाव (ग्यास चुहावट) अन्तर्गत पनि, एक निश्चित इन्सुलेशन स्तर अझै पनि कायम गर्न सकिन्छ।

3. मूल रूपमा मर्मत-मुक्त, सञ्चालन र मर्मत लागत घटाउने: किनभने मूल कम्पोनेन्टहरू बाह्य वातावरणबाट अलग छन्, तिनीहरू मूल रूपमा धूलो र आर्द्रताबाट अप्रभावित हुन्छन्, आधारभूत मर्मत-रहित स्तरमा पुग्छन्।

4. उच्च प्रारम्भिक लगानी: अधिक परिष्कृत सामग्री र प्रक्रियाहरू (जस्तै स्टेनलेस स्टील, रोबोट वेल्डिङ, हेलियम चुहावट पत्ता लगाउने, आदि) को प्रयोगको कारणले, C-GIS को प्रारम्भिक खरिद लागत सामान्यतया AIS भन्दा बढी हुन्छ।

यी फाइदाहरूका साथ, C-GIS नयाँ ऊर्जा उत्पादन (फोटोभोल्टिक, पवन ऊर्जा) बूस्टर स्टेशनहरू, शहरी वितरण नेटवर्क रूपान्तरण, रेल ट्रान्जिट, अग्लो भवनहरू, औद्योगिक र खानी उद्यमहरू, डाटा केन्द्रहरू र कठोर वातावरणमा (जस्तै उच्च उचाइ, तटीय क्षेत्रहरू र उच्च प्रदूषण औद्योगिक क्षेत्र) मा व्यापक रूपमा प्रयोग गरिन्छ।

संरचनात्मक र डिजाइन सुविधाहरू

सम्पूर्ण जीवन चक्रमा उपकरणको सुरक्षा र विश्वसनीयता सुनिश्चित गर्न (30 वर्ष वा अझ लामो समय सम्म),40.5kV C-GIS संरचनात्मक डिजाइन र निर्माण प्रविधिमा निम्न विशेषताहरू छन्:

1. उच्च स्तरको सुरक्षा: हावा बाकसको सुरक्षा स्तर सामान्यतया IP67 सम्म पुग्छ, जसले छोटो अवधिको विसर्जनको प्रभावलाई प्रतिरोध गर्न सक्छ।

2. प्रेसिजन वेल्डिंग प्रक्रिया: ग्याँस बक्स सामान्यतया 3mm को मोटाई संग 304 स्टेनलेस स्टील प्लेट बनेको छ, जो स्वचालित रूपमा वेल्ड को बल र कडापन सुनिश्चित गर्न रोबोट द्वारा लेजर वेल्डेड छ।

3. सख्त चुहावट पत्ता लगाउने: निर्माण पछि, SF ग्यासको वार्षिक चुहावट दर ≤0.1% छ, र केहि उच्च-अन्त उत्पादनहरू ≤0.01% सम्म पुग्न सक्छ भनेर सुनिश्चित गर्न पत्ता लगाउन उच्च सटीक हीलियम मास स्पेक्ट्रोमिटर चुहावट डिटेक्टर प्रयोग गरिनेछ।

4. बुद्धिमान एकीकरण: बुद्धिमान gis क्याबिनेटको नयाँ पुस्तामा तापमान, आंशिक डिस्चार्ज, मेकानिकल विशेषताहरू, आदि जस्ता निर्मित सेन्सरहरू छन्, जसले वास्तविक-समय राज्य निगरानी, ​​रिमोट कन्ट्रोल र गल्ती प्रारम्भिक चेतावनीलाई समर्थन गर्दछ, र स्मार्ट ग्रिडलाई साकार पार्ने महत्त्वपूर्ण भाग हो।
